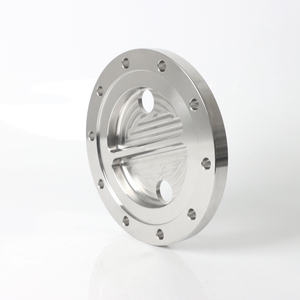

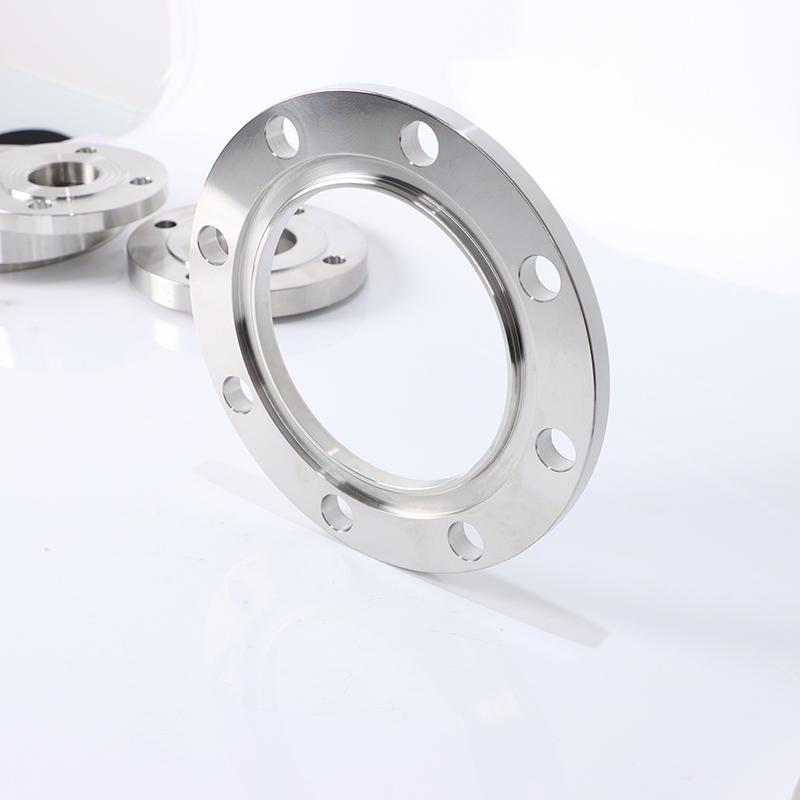

Mặt bích không chuẩn
SDFL
Được thiết kế để thu hẹp khoảng cách kỹ thuật giữa các tiêu chuẩn ASME và JIS , các mặt bích tùy chỉnh này đóng vai trò là đầu nối quan trọng trong các mạng lưới đường ống toàn cầu. Được thiết kế với độ chính xác để giải quyết các thách thức của các hoạt động áp suất cao (lên đến lớp 2500/63K) và môi trường ăn mòn (bao gồm các môi trường axit, nước muối và giàu hóa chất), chúng loại bỏ các vấn đề tương thích trong các dự án xuyên biên giới. Cho dù tích hợp các hệ thống ASME của Bắc Mỹ với cơ sở hạ tầng JIS châu Á hoặc nâng cấp các đường ống hiện có, các mặt bích này đảm bảo hiệu suất không bị rò rỉ trong các ngành công nghiệp trải qua thăm dò dầu khí, nhà máy chế biến hóa học và các cơ sở sản xuất năng lượng nhiệt.
Tham số | Tiêu chuẩn ASME (B16.5) | Tiêu chuẩn JIS (B2220) |
Xếp hạng áp lực | Lớp 150 Từ2500 (1.0 Mạnh42.0 MPa) | 5KTHER 63K (0,5 Ném6.3 MPa) |
Vật liệu | Thép carbon (A105), Thép không gỉ (F304/F316 với thành phần crom-nickel 18-8/18-10) | Thép carbon (S25C), thép không gỉ (SUS304 có hàm lượng crom 18%) |
Các loại niêm phong | Mặt cao (RF), khớp nhẫn (RJ) cho áp suất cao, mặt phẳng (FF) tùy chọn | Mặt phẳng (FF), mặt cao (RF), Lưỡi & Groove (TG) để niêm phong tăng cường |
Phạm vi kích thước | NPS 1/2 ' - 24 ' (DN15, DN600) | DN15, DN600 (NPS 1/2 ' - 24 ') |
Tuân thủ tiêu chuẩn kép : Hợp nhất khả năng xử lý áp lực mạnh mẽ của ASME (quan trọng đối với các ứng dụng lớp 900+) với các tiêu chuẩn gia công chính xác của JIS (đảm bảo kiểm soát kích thước chặt chẽ cho các hệ thống ống số liệu), cho phép cài đặt có thể thay thế trên khắp các lục địa.
Kháng ăn mòn : Các loại thép không gỉ cao cấp (F304/F316) có các lớp oxit thụ động chịu được hóa chất tích cực, ngâm nước mặn và khói công nghiệp, kéo dài tuổi thọ 50% so với các lựa chọn thay thế bằng thép carbon trong môi trường khắc nghiệt.

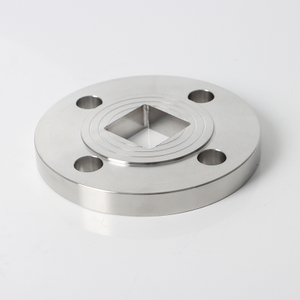

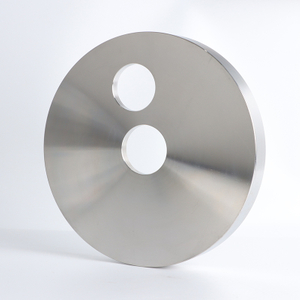

Thiết kế có thể tùy chỉnh : phù hợp với các nhu cầu dành riêng cho dự án, bao gồm kích thước không chuẩn (ví dụ: NPS 26 'cho các đường ống có đường kính lớn), lớp phủ đặc biệt (epoxy, mạ kẽm để phòng ngừa rỉ sét) hoặc cấu hình vách mỏng (JIS 10K loại mỏng cho các ứng dụng nhạy cảm với trọng lượng).
Dung sai chính xác : ASME B16.5 thực thi dung sai đường kính ngoài ± 1,6mm đối với các mặt bích ≤610mm, trong khi JIS B2220 duy trì độ chặt ± 0,8mm trên các bề mặt niêm phong quan trọng, đảm bảo nén đồng đều và giảm thiểu rủi ro rò rỉ.
Các nền tảng ngoài khơi : Mặt bích ASME 600 có độ bền cao với các con dấu khớp vòng (RJ) chịu đựng các điều kiện đường ống ngầm, chống lại áp suất thủy tĩnh cao (lên đến 10 MPa) và ăn mòn xịt muối trong các hoạt động khoan nước sâu.
Các nhà máy hóa học : Mặt bích JIS 16K được chế tạo từ thép không gỉ SUS304 chống ăn mòn xử lý an toàn các đường truyền axit (bao gồm axit sunfuric và axit clohydric) với mức độ pH thấp tới 2.
Sản lượng điện : Khớp vòng tùy chỉnh (RJ) có mặt bích hỗ trợ các hệ thống hơi nước hoạt động ở 500 ° C+ , duy trì tính toàn vẹn trong nước cấp nồi hơi nhiệt độ cao và các đường ống ngưng tụ.
Q: Những mặt bích này có thể được sử dụng trong các ứng dụng đông lạnh không?
A: Có. Đối với độ ổn định nhiệt độ thấp (xuống -196 ° C, điển hình trong vận chuyển LNG), chọn thép không gỉ F316L (biến thể carbon thấp) và chỉ định các loại áp suất JIS 20K/30K, trải qua thử nghiệm đông lạnh để đảm bảo không bị gãy xương giòn.
Q: Có những chứng chỉ nào có sẵn?
Trả lời: Các tùy chọn chứng nhận toàn diện bao gồm ASME BPVC Phần VIII (Tuân thủ tàu áp suất), PED 2014/68/EU (An toàn Thiết bị Áp lực Châu Âu) và TR CU 032/2013 cho các dự án được đánh dấu EAC ở các quốc gia kinh tế Nga và Liên Hợp Quốc.
Q: Làm thế nào để đảm bảo căn chỉnh thích hợp trong quá trình cài đặt?
Trả lời: Tất cả các mặt bích bao gồm các lỗ bu lông được gia công chính xác với dung sai vị trí ± 0,5mm, tương thích với cả ASME B18.2.1 (bu lông inch) và JIS B1180 (bu lông số liệu) để căn chỉnh liền mạch.
