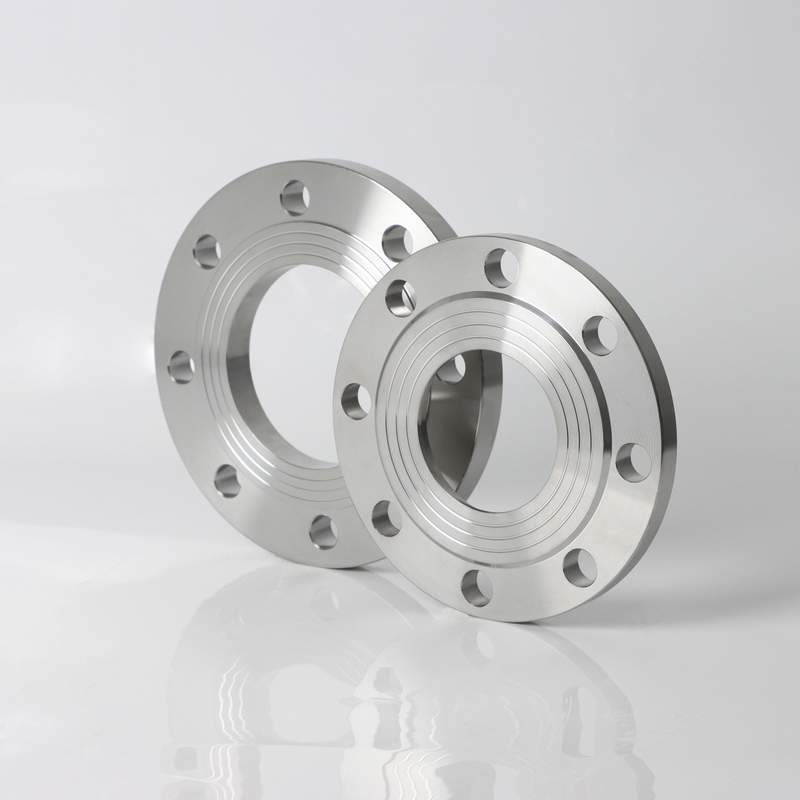

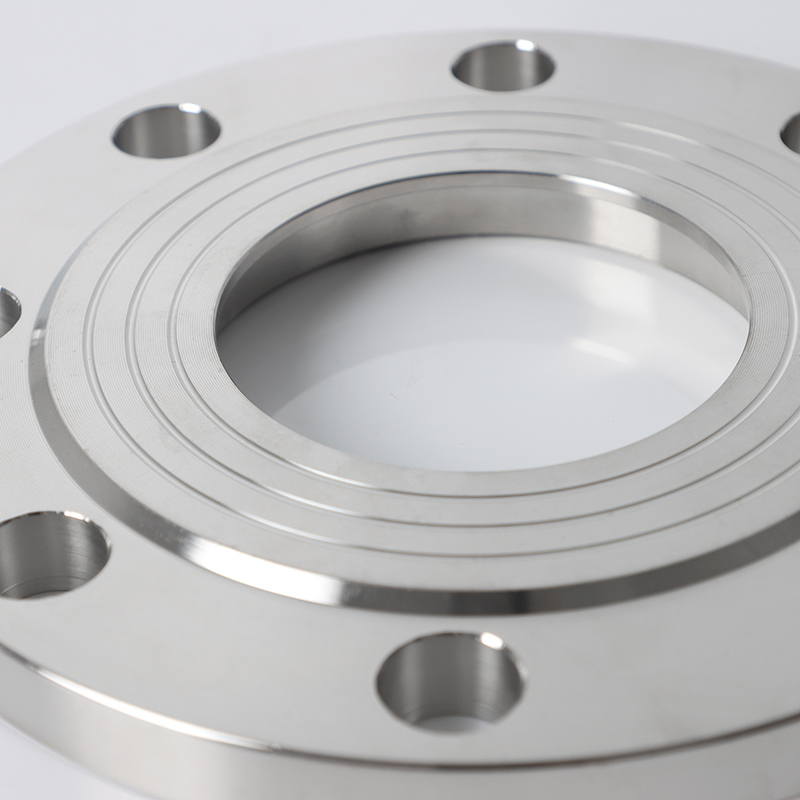

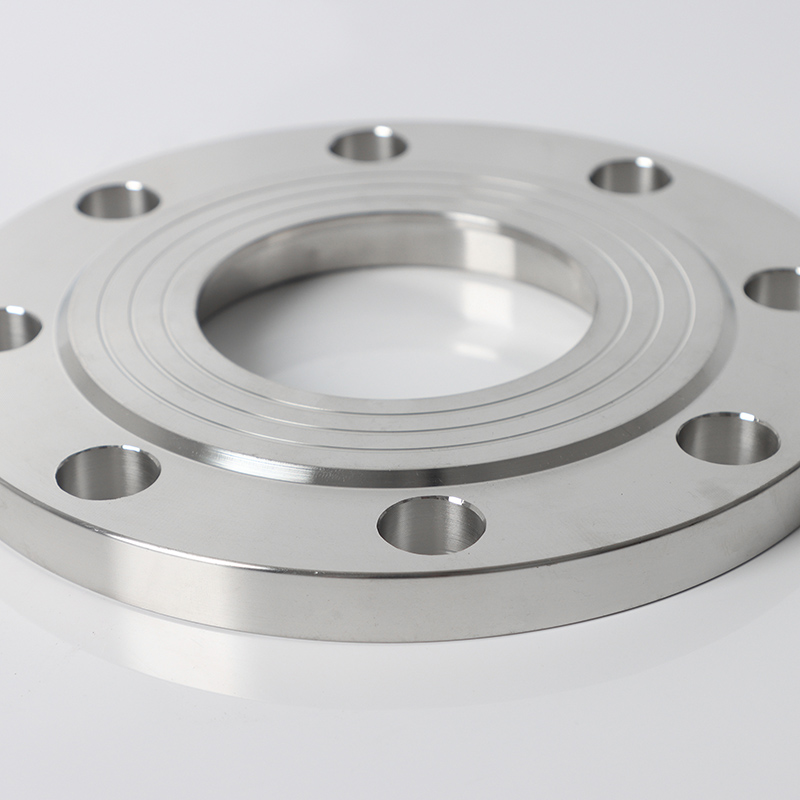

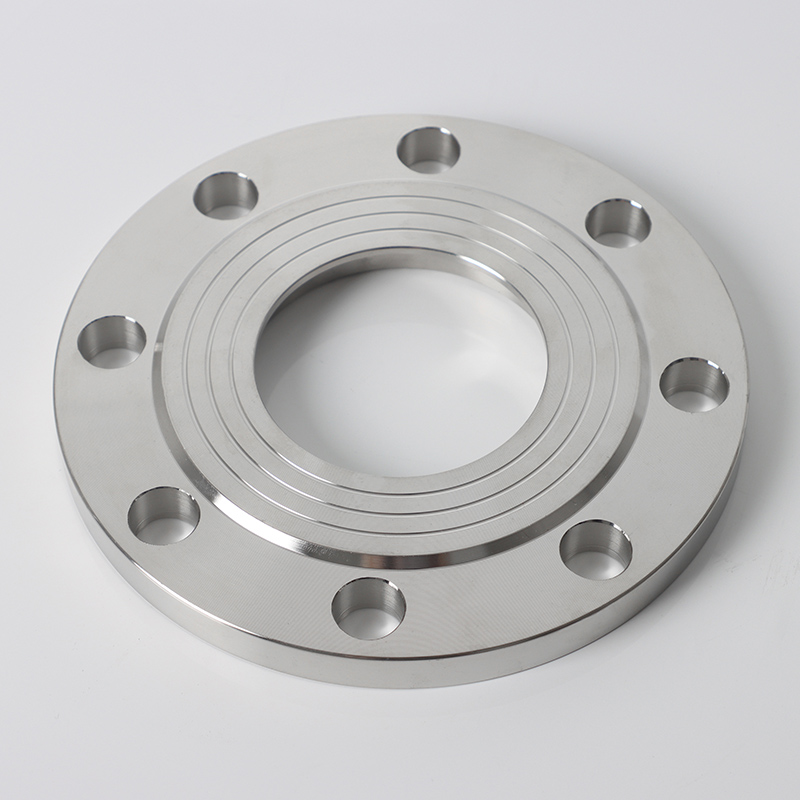

GB/T 9124.1-2019 RN16 Mặt bích hàn phẳng bằng thép không gỉ

Share:

GB/T 9124.1-2019 RN16 Mặt bích hàn phẳng bằng thép không gỉ

Tiêu chuẩn sản xuất ：ASME B16.5, ASME B16.47, EN 1092-1 Loại 01, DIN 2573 ~ 2576, ISO 7005-1, JIS B2220, GOST 12820-80, API 6A, AS/NZS 4087, GB/T 9124.1-2019.

Vật liệu:Thép không gỉ: ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (Hợp kim 904L)

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
PL mặt bích
Nhãn hiệu:
SDFL

Mô tả sản phẩm

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

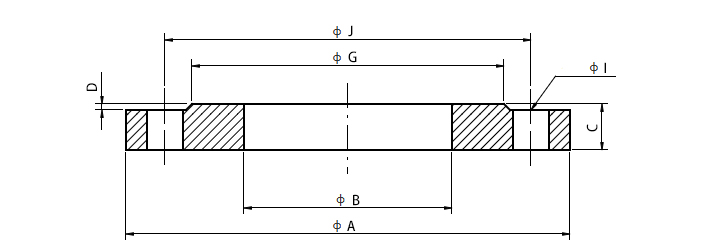

GB/T-9124.1-2019-RN16-PL

Kích thước danh nghĩa	Đường kính ngoài	Đường kính bên trong	Mặt bích chiều cao tổng thể	Niêm phong chiều cao mặt	Đường kính vòng tròn trung tâm	Niêm phong đường kính mặt	Đường kính lỗ bu lông	Số lỗ bu lông
DN	A	B	C	D	J	G	I
10	90	15	14	2	60	40	14	4
15	95	19	14	2	65	45	14	4
20	105	26	16	2	75	58	14	4
25	115	33	16	2	85	68	14	4
32	140	39	18	2	100	78	18	4
40	150	46	18	3	110	88	18	4
50	165	59	20	3	125	102	18	4
65	185	78	20	3	145	122	18	8
80	200	91	20	3	160	138	18	8
100	220	110	22	3	180	158	18	8
125	250	135	22	3	210	188	18	8
150	285	161	24	3	240	212	22	8
200	340	222	26	3	295	268	22	12
250	405	276	29	3	355	320	26	12
300	460	328	32	4	410	378	26	12
350	520	381	35	4	470	438	26	16
400	580	430	38	4	525	490	30	16
450	640	485	42	4	585	550	30	20
500	715	535	46	4	650	610	33	20
600	840	636	55	5	770	725	36	20
700	910	724	63	5	840	795	36	24
800	1025	824	74	5	950	900	39	24
900	1125	924	82	5	1050	1000	39	28
1000	1255	1024	90	5	1170	1115	42	28
