| Số: | |
|---|---|

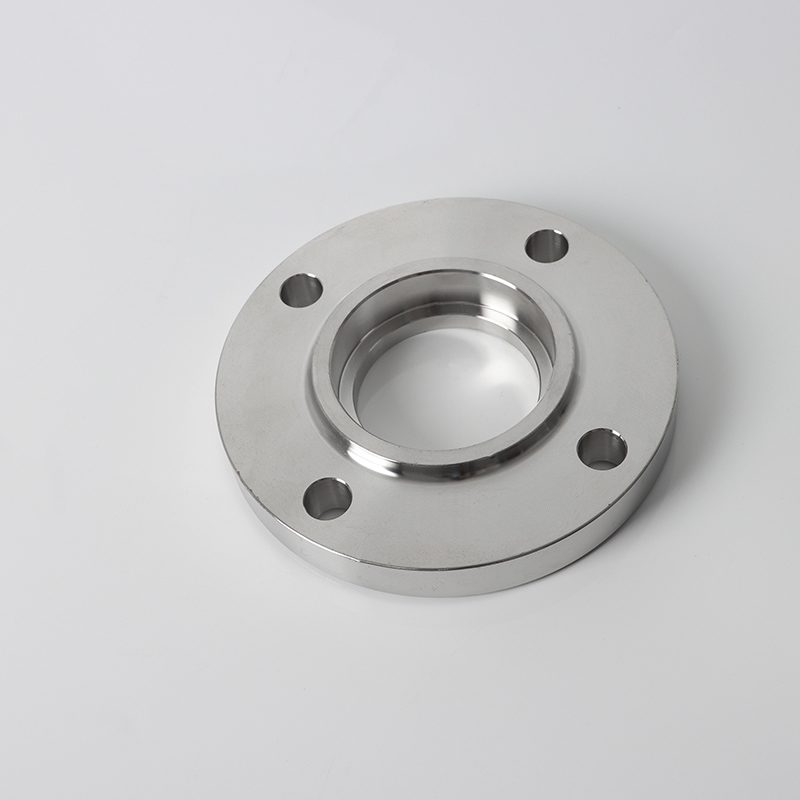

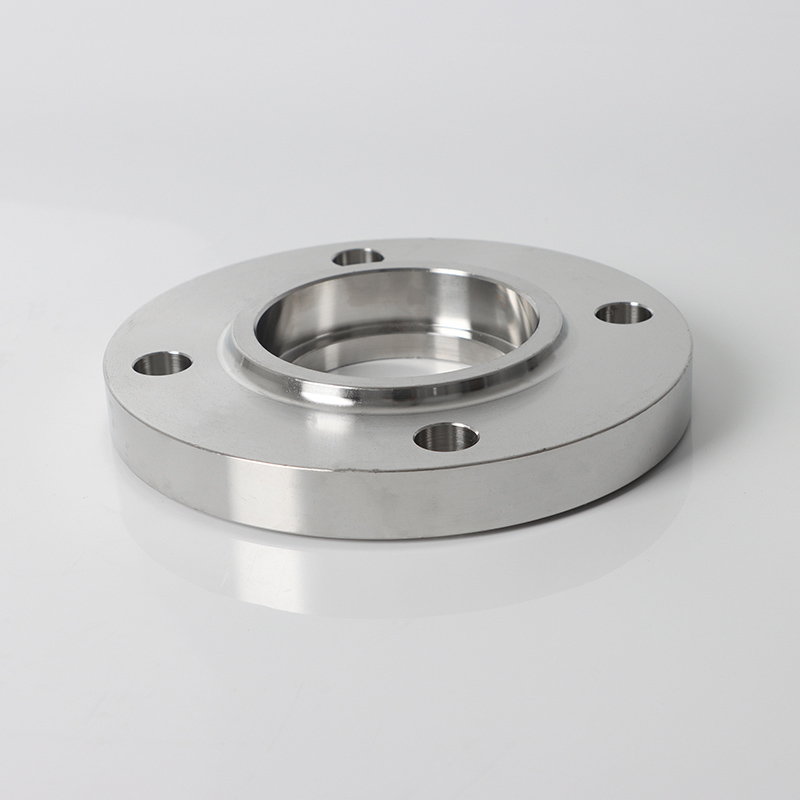

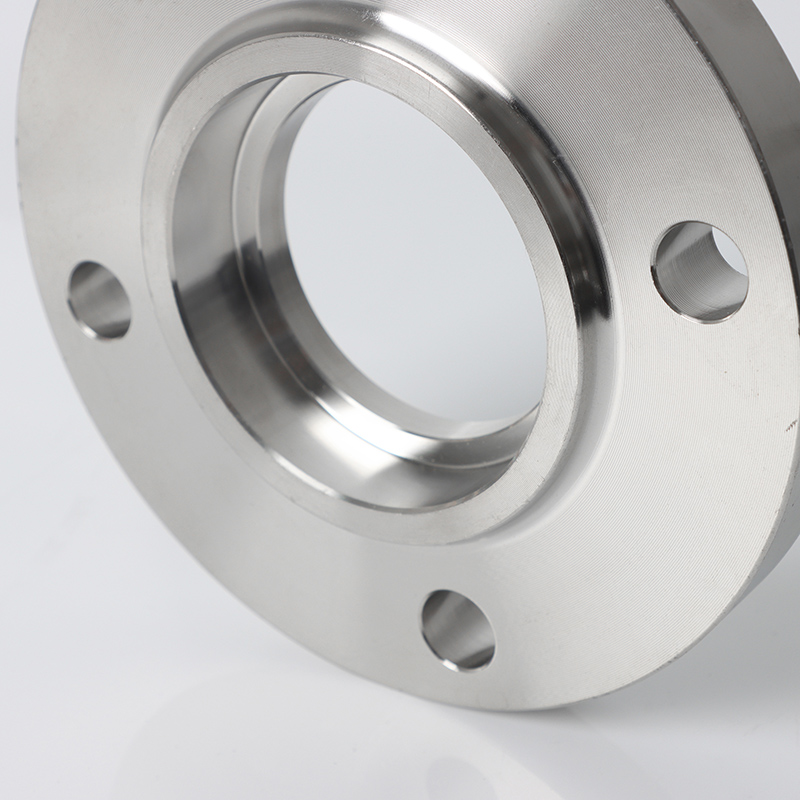

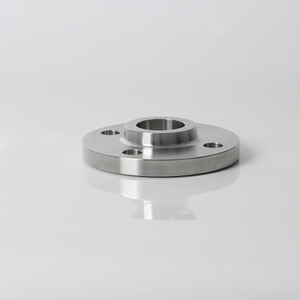

SW mặt bích
SDFL

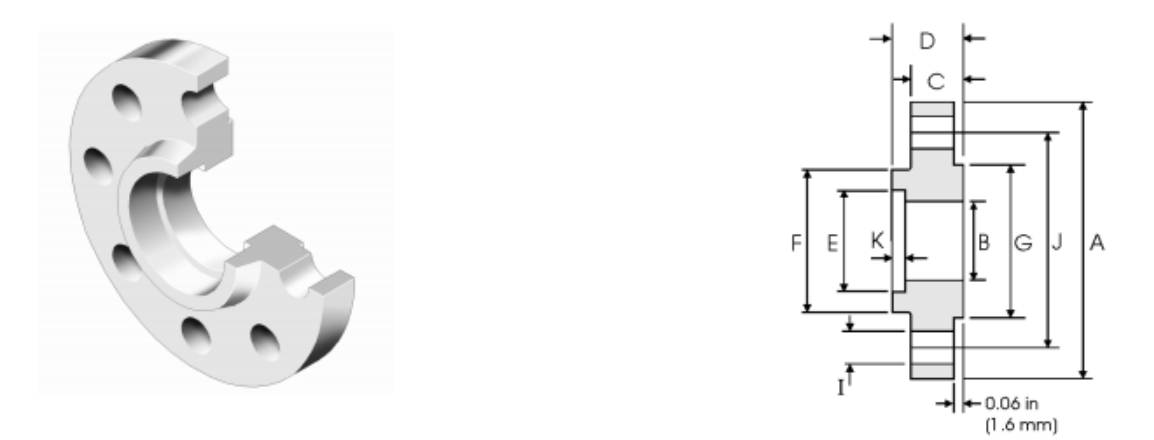

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính ổ cắm | Chiều cao vòng bích | Mặt bích chiều cao tổng thể | Đường kính khoan | Độ sâu của ổ cắm | Đường kính rãnh hàn | Niêm phong đường kính mặt | Số lỗ bu lông | Đường kính lỗ bu lông | Đường kính vòng tròn trung tâm | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 4 | 15.7 | 60.5 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 4 | 15.7 | 69.9 |
| 25 | 1 | 108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.7 | 49.3 | 50.8 | 4 | 15.7 | 79.3 |
| 32 | 1-1/4 | 117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 4 | 15.7 | 88.9 |
| 40 | 1-1/2 | 127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65 | 73.15 | 4 | 15.7 | 98.6 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 25.4 | 62 | 17.5 | 77.7 | 91.9 | 4 | 19.1 | 120.7 |
| 65 | 2-1/2 | 177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19 | 90.4 | 104.6 | 4 | 19.1 | 139.7 |
| 80 | 3 | 190.5 | 78 | 23.9 | 30.2 | 90.7 | 20.6 | 108 | 127 | 4 | 19.1 | 152.4 |
Ứng dụng & tính năng của mặt bích hàn ổ cắm
Kịch bản ứng dụng:
1. Các dòng lỗ khoan nhỏ áp suất (các dòng xung dụng cụ, điều khiển thủy lực, NPS ≤ 2 ')
2. Các đường theo dõi, kết nối van cứu trợ (nhiệt độ 400 ° C)
3. Hệ thống chất lỏng tinh khiết (mối hàn không có không gian chết, RA ≤ 0,8μm)
4.Sship nhiên liệu/đường dầu bôi trơn (điện trở rung)
5. Các dòng nhạc cụ Đảo Nucle (ASME III-NC được chứng nhận)
Các tính năng chính:
Con dấu mạnh mẽ: đường ống được chèn vào ổ cắm + mối hàn fillet → không rò rỉ
Điện trở rung: Mối hàn ra khỏi dòng chảy, chịu được> 500Hz
Cài đặt dễ dàng: Không vát đường ống, căn chỉnh và hàn nhanh hơn 40%
Công suất P/T cao: Lớp 3000/PN 100, ≤550 ° C (thép hợp kim)
Không trì trệ: Tiếp xúc chất lỏng mịn, đáp ứng vệ sinh 3-A/EHEDG
Giải pháp tùy chỉnh: Chia sẻ thông số kỹ thuật chất lỏng - Chúng tôi tối ưu hóa độ sâu & khoảng cách của ổ cắm!
