| Số: | |
|---|---|

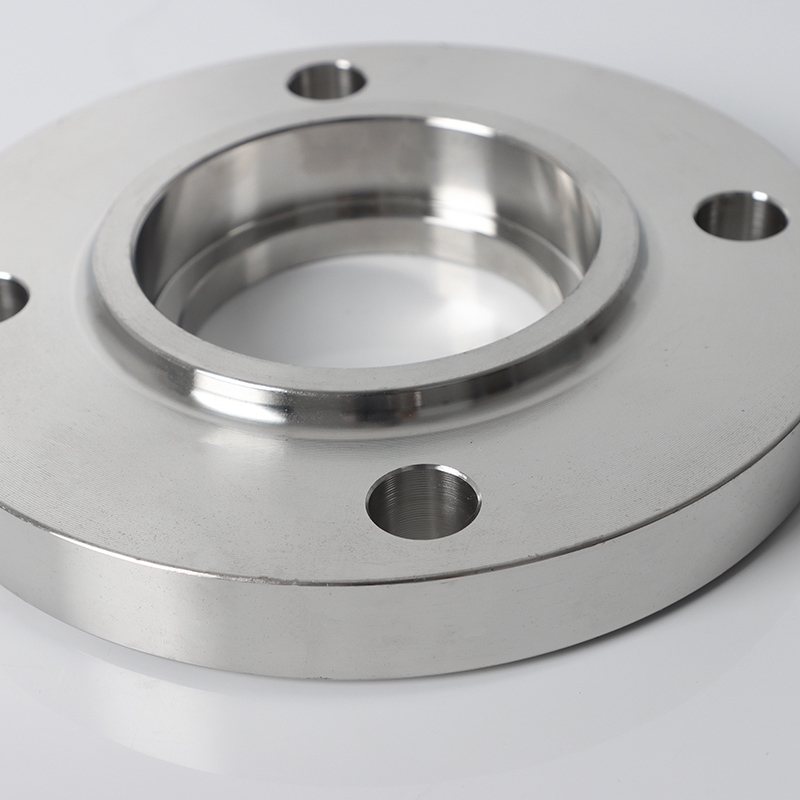

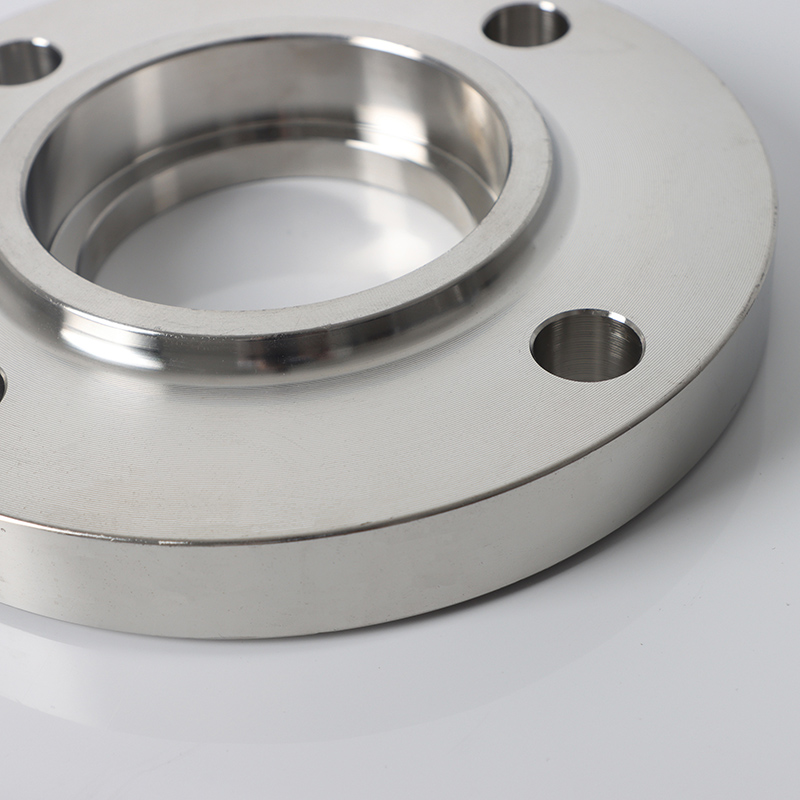

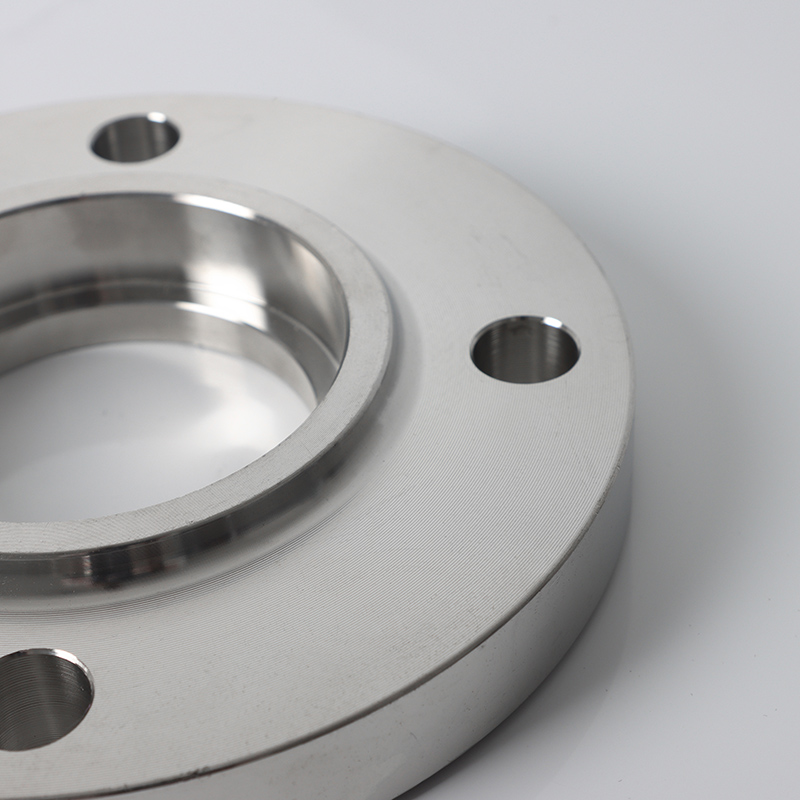

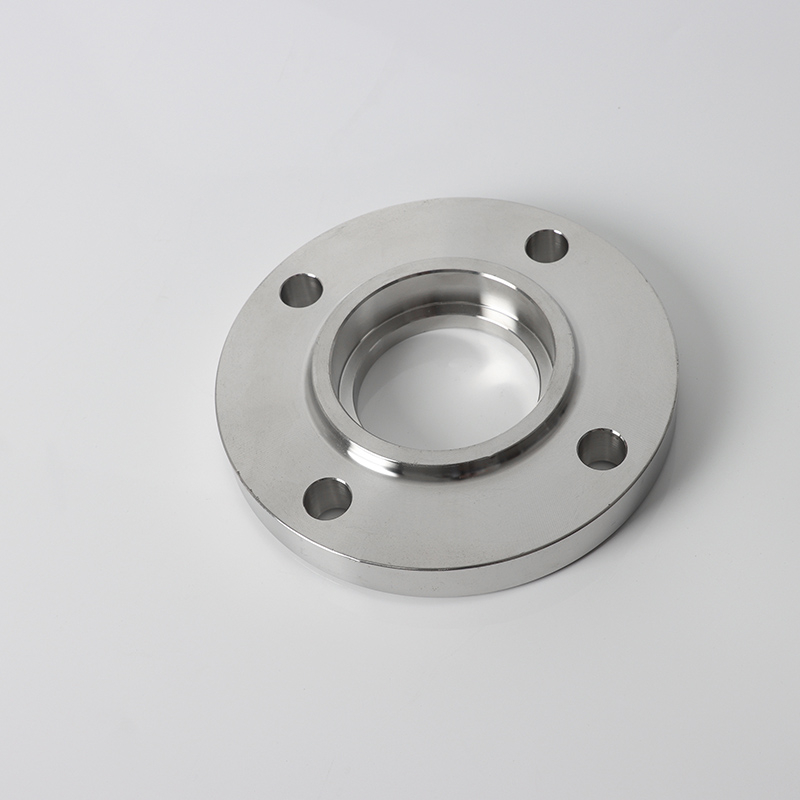

SW mặt bích
SDFL

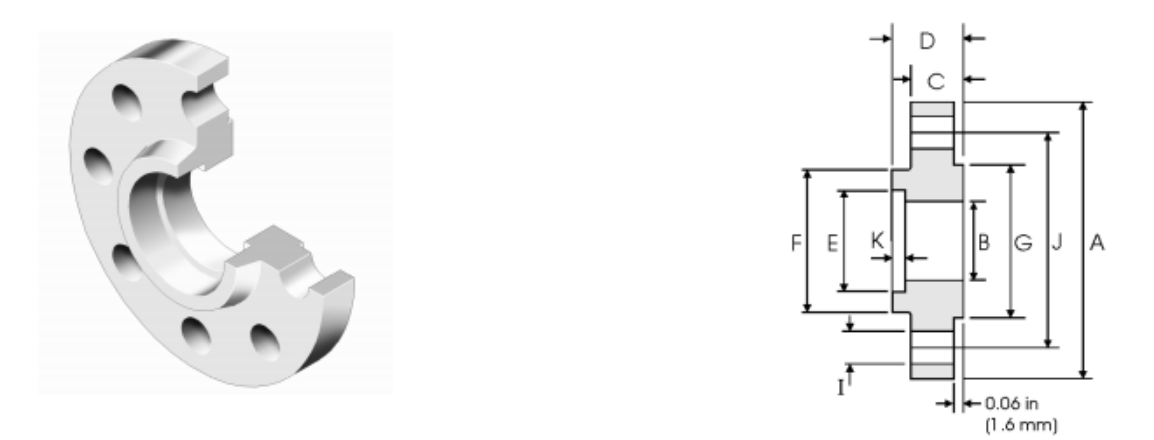

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính ổ cắm | Chiều cao vòng bích | Mặt bích chiều cao tổng thể | Đường kính khoan | Độ sâu của ổ cắm | Đường kính rãnh hàn | Niêm phong đường kính mặt | Số lỗ bu lông | Đường kính lỗ bu lông | Đường kính vòng tròn trung tâm | |
| DN | NPS0 | A | B | C | D | R | K | F | G | I | J | |
| 15 | 1/2 | 95.2 | 15.7 | 14.2 | 22.3 | 22.4 | 9.6 | 38.1 | 35.1 | 4 | 15.7 | 66.5 |
| 20 | 3/4 | 117.3 | 20.8 | 15.7 | 25.4 | 27.7 | 11.1 | 47.7 | 42.9 | 4 | 19.1 | 82.6 |
| 25 | 1 | 123.9 | 26.7 | 17.5 | 26.9 | 34.5 | 12.7 | 53.8 | 50.8 | 4 | 19.1 | 88.9 |
| 32 | 1-1/4 | 133.3 | 35.1 | 19 | 26.9 | 43.2 | 14.2 | 63.5 | 63.5 | 4 | 19.1 | 98.6 |
| 40 | 1-1/2 | 155.4 | 40.9 | 20.6 | 30.2 | 49.5 | 15.7 | 69.85 | 73.15 | 4 | 22.3 | 114.3 |
| 50 | 2 | 165.1 | 52.6 | 22.3 | 33.2 | 62 | 17.5 | 84 | 91.9 | 8 | 19.1 | 127 |
| 65 | 2-1/2 | 190.5 | 62.7 | 25.4 | 38.1 | 74.7 | 19 | 100 | 104.6 | 8 | 22.3 | 149.4 |
| 80 | 3 | 209.5 | 78 | 28.4 | 42.9 | 90.7 | 20.6 | 117.3 | 127 | 8 | 22.3 | 168.1 |
Ứng dụng: Hệ thống có độ tinh khiết cao nhỏ
Đường ống có độ tinh khiết cao:
(1) Các dòng khí bán dẫn (không có kẽ hở bên trong).
(2) Phân phối hơi nước (SIP-tương thích tại chỗ).
Kết nối chống rung:
(1) Các dòng dầu bôi trơn máy nén (DN15-DN50).
(2) Các đơn vị năng lượng thủy lực trong không gian vũ trụ.
Đặc trưng
Khớp không có kẽ hở:
(1) Ống chèn vào ổ cắm mặt bích, được hàn bên ngoài.
(2) Bore mịn ngăn chặn sự tích tụ ô nhiễm.
Dung sai áp suất cao:
(1) Tối đa: Lớp 6000 (cho DN15) @ 20 ° C.
(2) THẬN TRỌNG: Mở rộng khoảng cách ở> 300 ° C có nguy cơ bị nứt hàn.
Độ chính xác cài đặt:
(1) Khoảng cách 1,5mm bắt buộc giữa cơ sở ống và ổ cắm để mở rộng nhiệt.
(2) Xác định sai gây ra nồng độ căng thẳng.
