SW mặt bích
SDFL

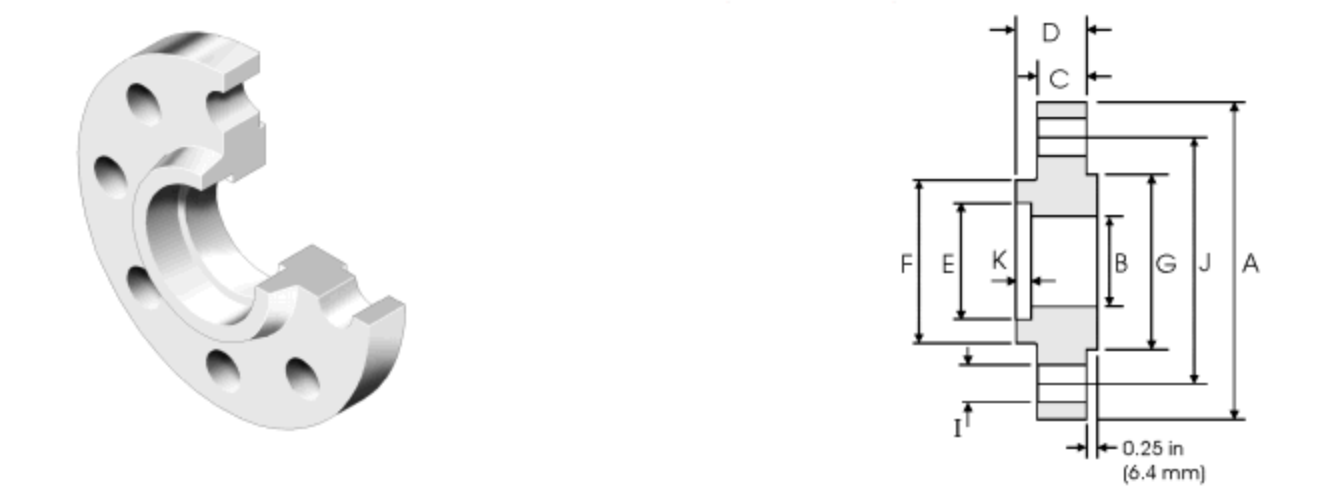

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính ổ cắm | Chiều cao vòng bích | Mặt bích chiều cao tổng thể | Đường kính khoan | Độ sâu của ổ cắm | Đường kính rãnh hàn | Niêm phong đường kính mặt | Số lỗ bu lông | Đường kính lỗ bu lông | Đường kính vòng tròn trung tâm | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 120.6 | 15.7 | 22.3 | 31.7 | 22.4 | 9.6 | 38.1 | 35.1 | 4 | 22.3 | 82.6 |
| 20 | 3/4 | 130 | 20.8 | 25.4 | 35 | 27.7 | 11.1 | 44.4 | 42.9 | 4 | 22.3 | 88.9 |
| 25 | 1 | 149.3 | 26.7 | 28.4 | 41.1 | 34.5 | 12.7 | 52.3 | 50.8 | 4 | 25.4 | 101.6 |
| 32 | 1-1/4 | 158.7 | 35.1 | 28.4 | 41.1 | 43.2 | 14.2 | 63.5 | 63.5 | 4 | 25.4 | 111.3 |
| 40 | 1-1/2 | 177.8 | 40.9 | 31.75 | 44.5 | 49.5 | 15.7 | 69.85 | 73.15 | 4 | 28.4 | 124 |
| 50 | 2 | 215.9 | 52.6 | 38.1 | 57.15 | 62 | 17.5 | 104.6 | 91.9 | 8 | 25.4 | 165.1 |
| 65 | 2-1/2 | 244.3 | 62.7 | 41.1 | 63.5 | 74.7 | 19 | 123.9 | 104.6 | 8 | 28.4 | 190.5 |

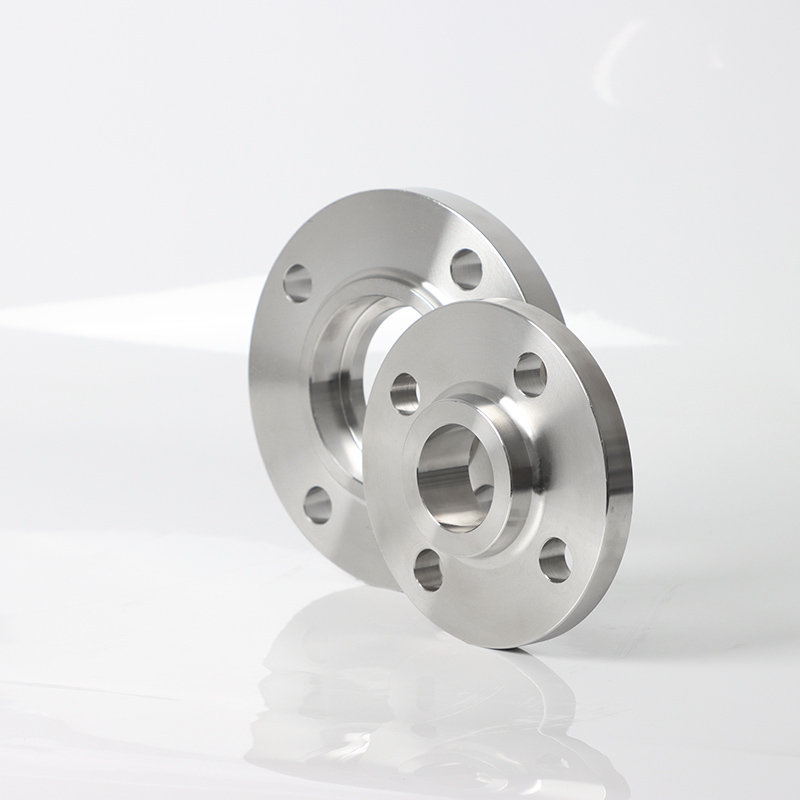

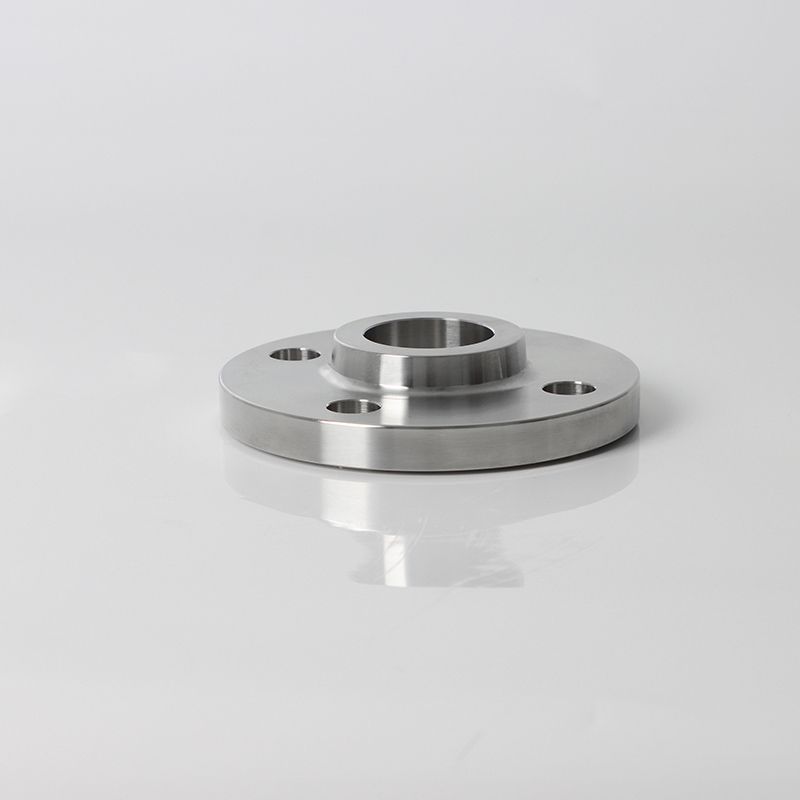

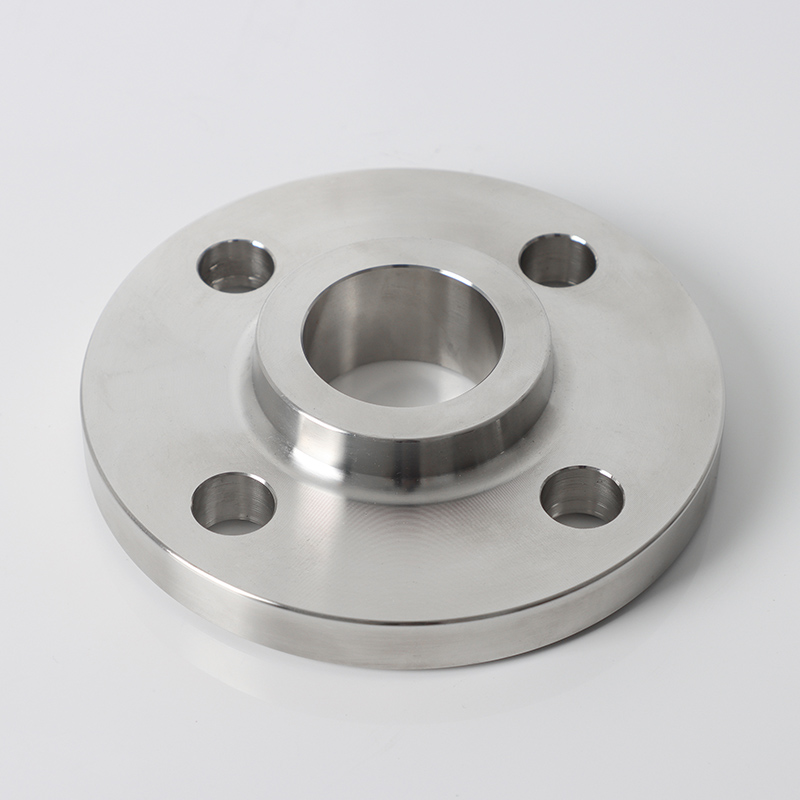

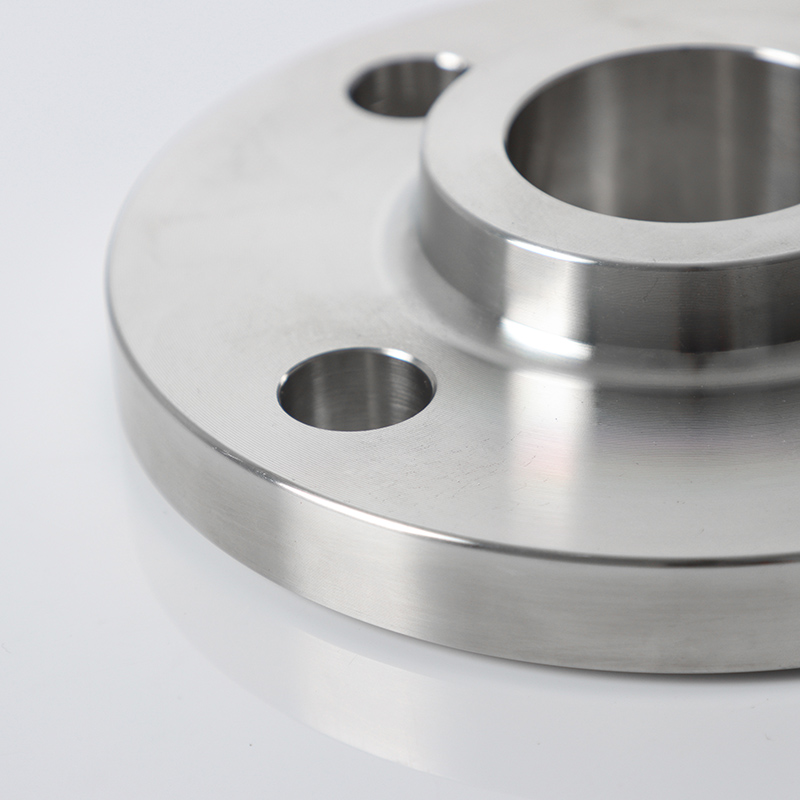

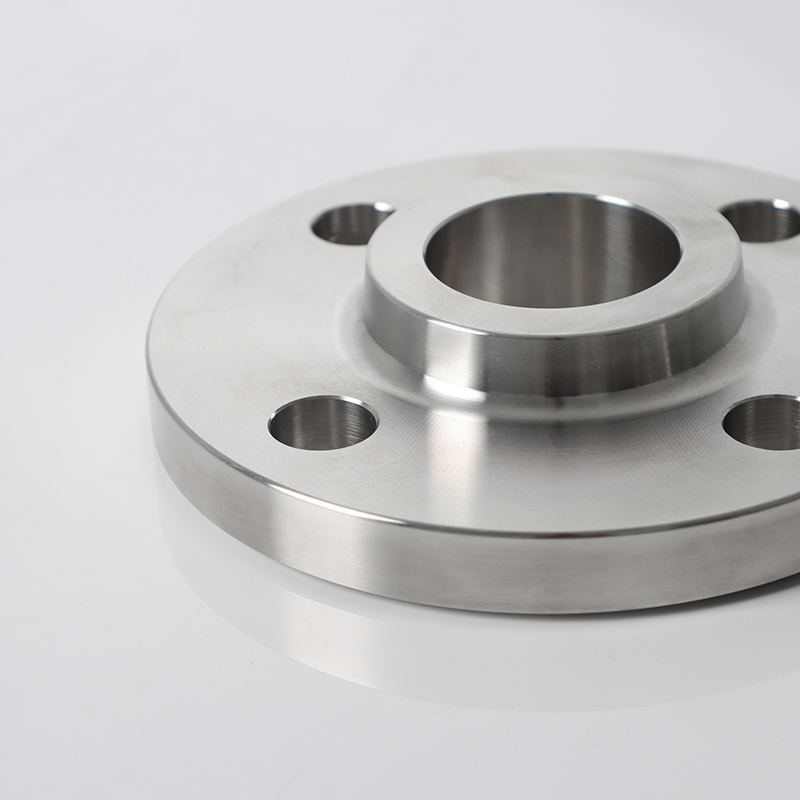

ANSI B61.5 1500lb SS SW FLANGE tùy chỉnh cung cấp các kết nối đường ống hạng nặng cho các hệ thống công nghiệp áp suất cao. chính xác của nó Thiết kế hàn (SW) được thiết kế tạo ra các khớp không bị rò rỉ có khả năng chịu được áp suất vận hành 1500 psi (10,3 MPa) , làm cho nó trở nên lý tưởng cho các ứng dụng quan trọng. Được xây dựng từ 316 thép không gỉ (1.4401) đã tăng cường với molybdenum để chống ăn mòn vượt trội, nó vượt trội trong môi trường tích cực trong đó thép không gỉ tiêu chuẩn thất bại.
Tham số | Chi tiết |
Tiêu chuẩn | ANSI B61.5 (tương đương với ASME B16.5 Lớp 1500) |
Vật liệu | Thép không gỉ 316 (1.4401) |
Xếp hạng áp lực | 1500lb (10,3 MPa) |
Dimensions | OD: 121mm, vòng tròn bu lông: 82,6mm, độ dày: 22,5mm |
Lỗ bu lông | 4x m22 (đường kính vòng tròn 82,6mm) |
Loại niêm phong | Mặt lớn (RF, chiều cao 6,4mm) |
Phạm vi nhiệt độ | -50 ° C đến 600 ° C. |
Độ tin cậy hàn của ổ cắm : Thiết kế ổ cắm chống đối cho phép hàn fillet toàn bộ (theo ASME BPVC Phần IX), loại bỏ ăn mòn kẽ hở và giảm 40% nồng độ ứng suất.
Khả năng chống ăn mòn tiên tiến : Hàm lượng molypden 2% của thép không gỉ của thép không gỉ chống lại clorua rỗ trong môi trường nước biển, nước muối và hóa chất với mức clorua lên tới 10.000 ppm.
Độ ổn định nhiệt độ cao : Duy trì độ bền kéo trên 500 MPa ở 600 ° C+ , phù hợp cho các hệ thống truyền hơi và dầu nóng quá nhiệt trong các nhà máy lọc dầu.
Kỹ thuật tùy chỉnh : Có sẵn với các đầu có ren NPT hoặc cấu hình khớp LAP để tích hợp liền mạch với các hệ thống đường ống ANSI/EN hỗn hợp.
Các nhà máy lọc dầu : Kết nối các đường hydro áp suất cao trong các đơn vị nứt xúc tác, với 316 thép không gỉ chống ăn mòn axit sunfuric từ các sản phẩm phụ của quá trình.
Các thiết bị đầu cuối LNG : Được sử dụng trong các dòng chuyển LNG đông lạnh, duy trì độ dẻo ở -162 ° C trong khi ngăn ngừa rò rỉ khí mê -tan trong các cơ sở lưu trữ.
Tạo năng lượng : Xử lý 1500 psi hơi trong các hệ thống bỏ qua tuabin, với niêm phong RF đảm bảo rò rỉ bằng không trong các mạch nước cấp nồi hơi.
Q: Quy trình hàn nào được khuyến nghị cho các mối hàn ổ cắm?
Trả lời: Sử dụng hàn GTAW (TIG) với kim loại phụ ER316L, theo các quy trình đủ điều kiện của ASME BPVC Phần IX để đảm bảo tính toàn vẹn của mối hàn.
Q: Mặt bích này có thể kết nối với các ống số liệu không?
Trả lời: Có, sử dụng các bộ giảm chuyển chuyển NPS 1/2 sang DN15 (ANSI sang EN) với xếp hạng áp lực tương thích để duy trì tính toàn vẹn của hệ thống.
Q: Phương pháp kiểm tra rò rỉ nào phù hợp?
Trả lời: Đối với các ứng dụng quan trọng, thực hiện kiểm tra phổ khối helium (ISO 15184) để phát hiện rò rỉ nhỏ như 1x10⁻⁹ mbar · l/s.
