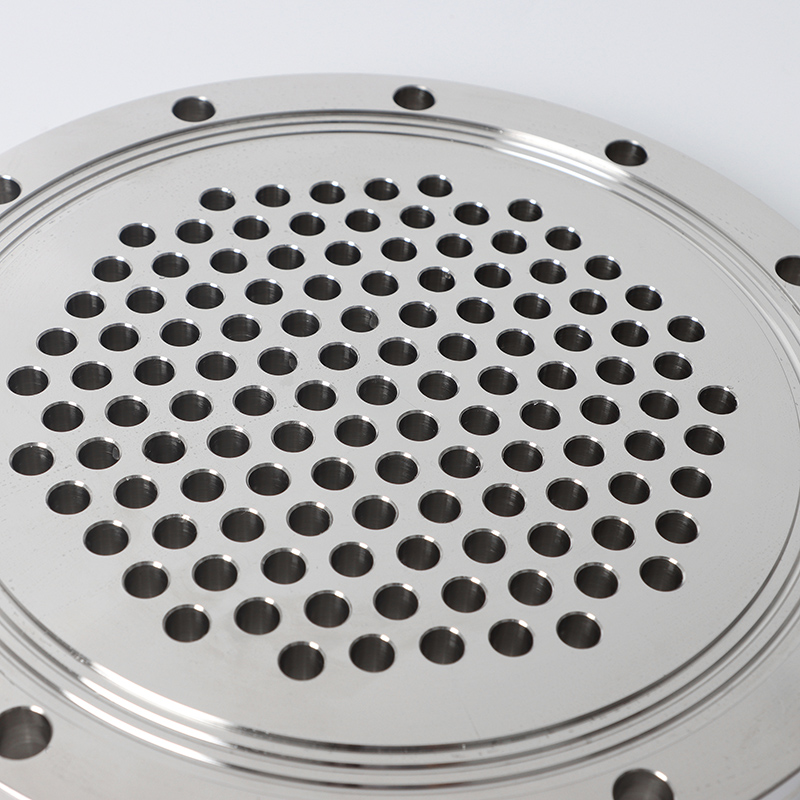

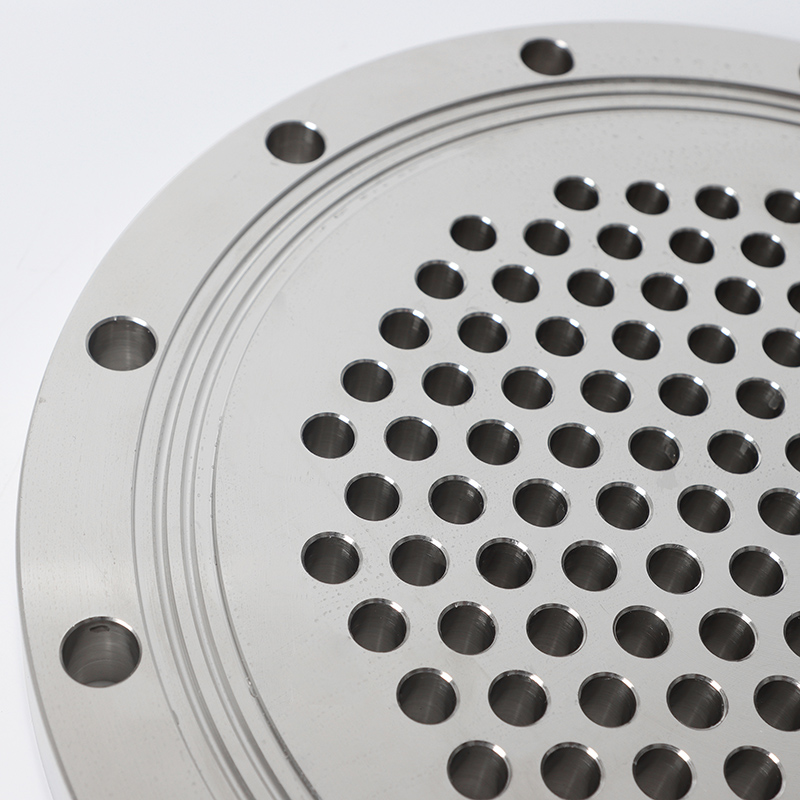

Tấm ống
SDFL
Kịch bản ứng dụng ：
Trao đổi nhiệt, hệ thống nồi hơi, nhà máy hóa học, năng lượng hạt nhân, khử muối, tinh chế dầu, bột giấy & giấy.
Tiêu chí lựa chọn chính:
1. Xếp hạng áp lực
Thiết kế: Thực hiện theo các tiêu chuẩn ASME/EN cho độ dày & củng cố.
Các yếu tố quan trọng:
Áp suất cao (> 10 MPa): Các tấm dày hơn (ví dụ: SA-533).
Hiệu quả dây chằng (≤45% diện tích mở).
BOLT tải tác động.
2. Phạm vi nhiệt độ
Nhiệt độ cao (> 300 ° C): Hợp kim chống leo (SA-387 Gr.11/22, Inconel).
Nhiệt độ thấp (<-50 ° C): Vật liệu ảnh hưởng (SA-516 GR.70 N).
3. Môi trường ăn mòn
Axit: Hastelloy C276, Ti Gr.2, PTFE lót.
Clorua: song công 2205/2507, 254 SMO SS.
Kiềm: Inconel 600, 316L ss.
4. Sản xuất
Các lỗ ống: khoan CNC (dung sai ± 0,1 mm, RA 1,6 m).
Hàn: thâm nhập toàn bộ UT/RT được thử nghiệm; Liên kết ôn ≥98%.
5. Tiêu chuẩn
ASME: Đăng ký MTR + NB.
EU: PED/CE Mark.
Công nghiệp: ASME III-NC/ND (Hạt nhân), API 660 (dầu)
