Kịch bản ứng dụng

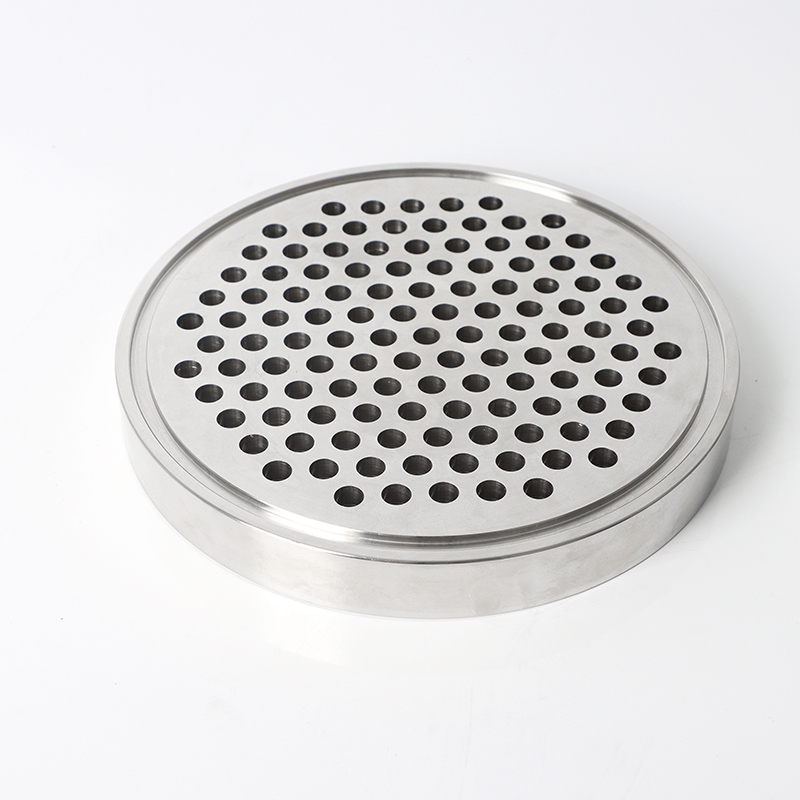

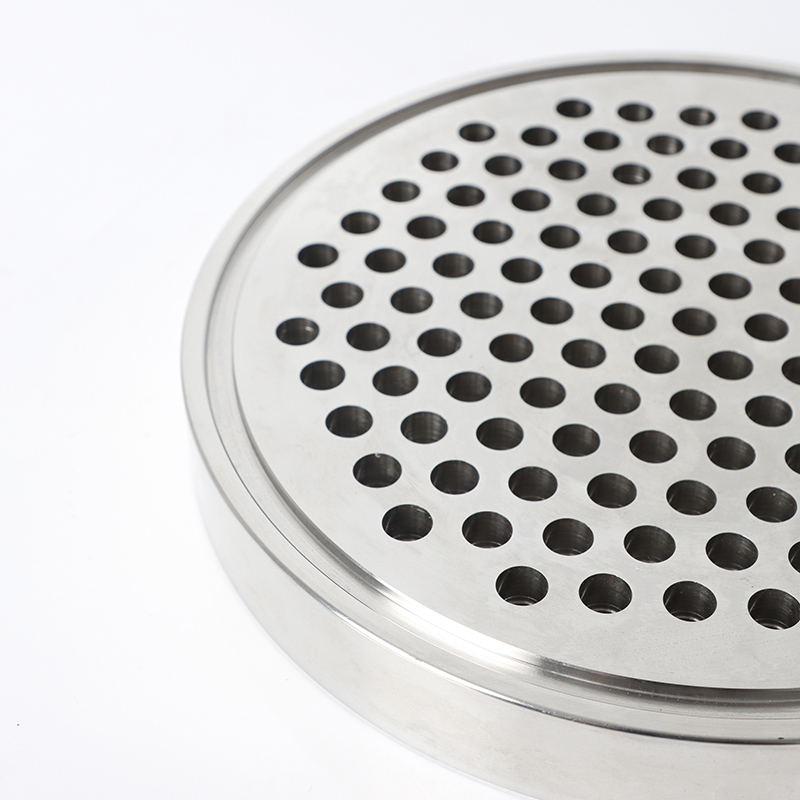

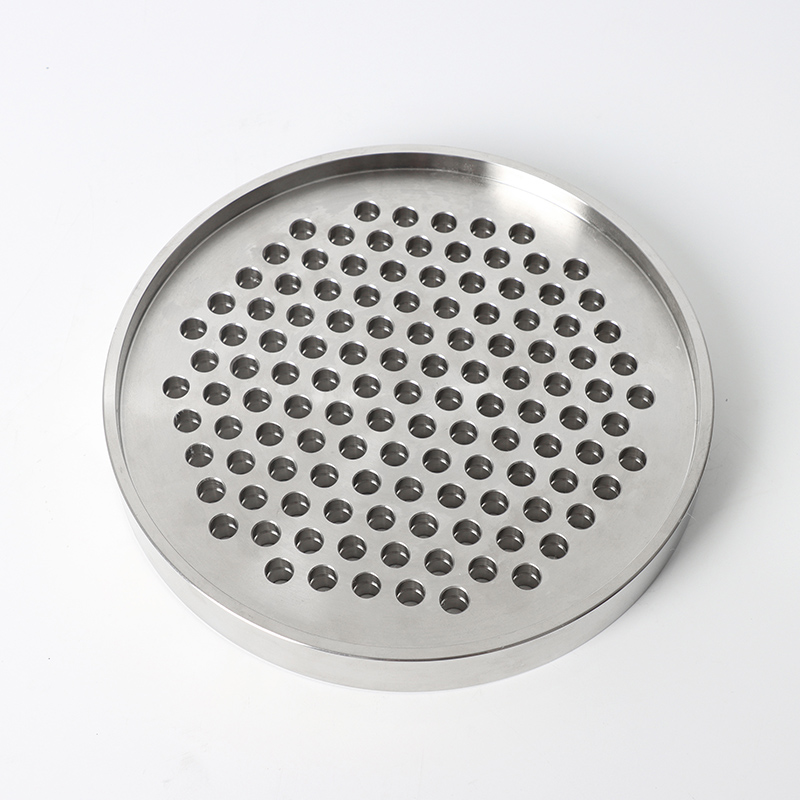

Mặt bích của tấm ống tiêu chuẩn của Mỹ (tuân thủ ASME B16.5 / B16.47) chủ yếu được sử dụng cho các kết nối đường ống trong các thiết bị như trao đổi nhiệt, bình ngưng và nồi hơi. Các ứng dụng điển hình bao gồm: Công nghiệp hóa dầu, ngành công nghiệp điện, ngành công nghiệp dược phẩm/thực phẩm và kỹ thuật ngoài khơi.
Tiêu chuẩn vật liệu sản xuất
Các tiêu chuẩn vật liệu, kịch bản ứng dụng, giới hạn điện trở nhiệt độ
ASTM A105: Sử dụng công nghiệp chung cho thép carbon, -29 ~ 425 ℃
ASTM A182: F304/F316, thép không gỉ, chống ăn mòn, -196 ~
800 .
℃
Phòng ngừa cài đặt
Sau khi hàn, giảm căng thẳng (PWHT), đặc biệt là đối với vật liệu thép carbon.
Bảo vệ bề mặt niêm phong: che phủ bằng nắp bảo vệ trong quá trình hàn để ngăn bề mặt niêm phong bị hư hỏng bởi Spatter. Điều khiển mô -men
xoắn thắt chặt bu -lông
(Lấy lớp 150 DN200 làm ví dụ):
Đặc điểm kỹ thuật của bu lông: M24 (ASTM A193 B7)
Giá trị mô -men xoắn: 450 - 500 N · m (siết chặt trong 3 bước chéo)
Lựa chọn phần đệm: cho bề mặt RF: không phải là kim loại (như bằng đồ họa); Đối với bề mặt RTJ: Gasket vòng kim loại (hình bát giác/hình bầu dục)
Bồi thường
sự khác biệt về hệ số giãn nở nhiệt giữa các tấm ống và vật liệu vỏ có thể dẫn đến rò rỉ. Các khớp mở rộng hoặc kết nối linh hoạt cần được thiết kế.
