Tấm ống
SDFL

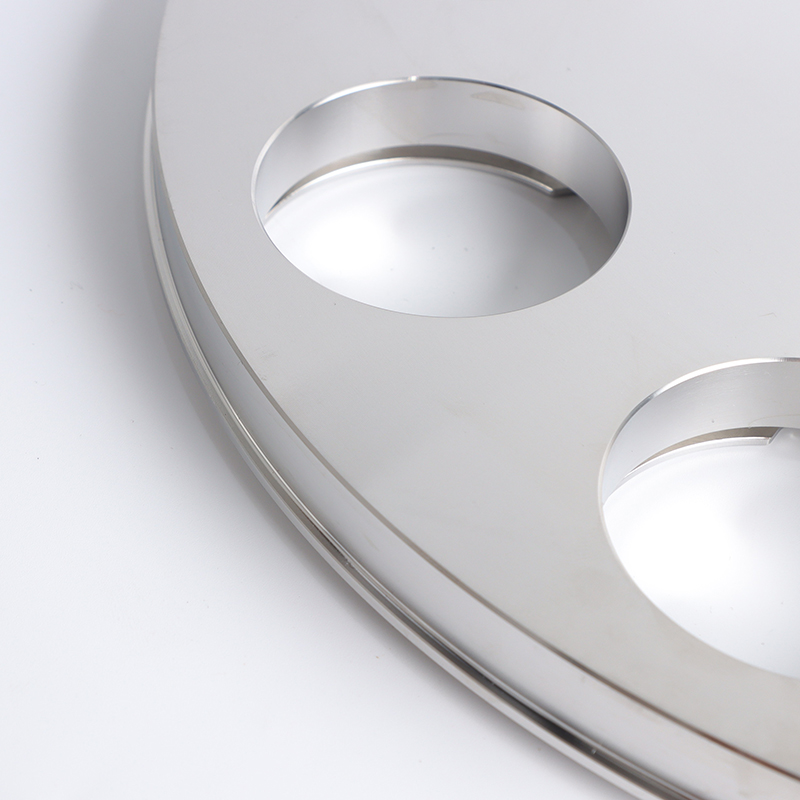

Được thiết kế như một thành phần quan trọng trong các hệ thống truyền nhiệt hiệu quả cao , tấm ống SS có đường kính lớn tùy chỉnh này mang lại hiệu suất được kỹ thuật chính xác qua các ngành phát điện, hóa dầu và HVAC. Được chế tạo từ thép không gỉ 316L (1.4404) Vật liệu được tăng cường bằng molypden để chống ăn mòn vượt trội, nó hỗ trợ hơn 1.000 ống trao đổi nhiệt trong khi chịu nhiệt độ cực đoan và môi trường tích cực. Thiết kế có thể tùy chỉnh của nó đảm bảo tích hợp liền mạch với cả bộ trao đổi nhiệt tiêu chuẩn ASME/ANSI và EN/DIN.
Tham số | Chi tiết |
Vật liệu | Thép không gỉ 316L (1.4404) |
Phạm vi đường kính | 500mm đến 3.000mm |
Phạm vi độ dày | 20 mm đến 300mm |
Dung sai lỗ ống | ± 0,05mm (cấp độ ISO 2768-1) |
Bề mặt hoàn thiện | RA ≤ 1,6μm (được điện hóa thành RA ≤ 0,8μm tùy chọn) |
Chứng nhận | ASME BPVC Phần VIII, ISO 9001: 2015, PED 2014/68/EU |
Kỹ thuật có thể tùy chỉnh : Các mẫu lỗ phù hợp (hình vuông, hình tam giác hoặc xoay) tối ưu hóa động lực dòng chảy chất lỏng, giảm áp suất giảm tới 15% so với các thiết kế tiêu chuẩn.
Khả năng chống ăn mòn tăng cường : Hàm lượng molybdenum 2-3% của 316L chống ăn mòn clorua trong nước biển (35.000 ppm clorua) và môi trường axit sunfuric (pH 1.
Gia công chính xác : Các lỗ ống khoan laser với dung sai ± 0,05mm đảm bảo các mối hàn từ ống không có rò rỉ, được xác nhận thông qua thử nghiệm rò rỉ helium (1x10⁻⁹ pa · m³/s).
Xây dựng hạng nặng : Độ dày lên đến 300mm cung cấp sự ổn định cấu trúc cho hơn 15 năm thời gian phục vụ trong các hoạt động trao đổi nhiệt áp suất cao (100+ bar).
Các nhà máy điện : Được sử dụng trong các tấm ống ngưng tụ cho các trạm năng lượng nhiệt, xử lý áp suất hơi 150 bar trong khi chống ăn mòn từ ngưng tụ tuabin.
Dầu khí : Phân lập các ống trao đổi nhiệt trong các nền tảng ngoài khơi, chịu được H₂S (dịch vụ chua) và phơi nhiễm nước muối trong chế biến dầu thô.
Xử lý hóa học : Quản lý các chất lỏng tích cực như axit clohydric (pH 1 Ném2) và soda ăn da, với lớp lót PTFE tùy chọn để kháng hóa chất cực cao.
Q: Những lựa chọn thay thế vật liệu nào có sẵn ngoài 316L?
Trả lời: 2205 thép không gỉ song công (1.4462) cung cấp cường độ cao hơn cho môi trường clorua, trong khi Inconel 625 cung cấp điện trở nhiệt độ cao vượt trội lên đến 1.000 ° C.
Q: Độ phẳng được đảm bảo như thế nào cho các tấm ống có đường kính lớn?
Trả lời: Phay chính xác đạt được độ phẳng ± 0,1mm/m, sau đó là giảm căng thẳng ở 850 ° C để loại bỏ ứng suất dư khỏi gia công.
Q: Thử nghiệm không phá hủy nào được thực hiện?
Trả lời: Bao gồm đo độ dày siêu âm (UTM), kiểm tra thâm nhập thuốc nhuộm (DPI) cho các khuyết tật bề mặt và xét nghiệm X quang (RT) cho các ứng dụng quan trọng.
