ANSI B16.5 1500lb Thép không gỉ 304/316L mặt bích WN WELDED Cổ cao áp tấm mặt bích rèn

Share:

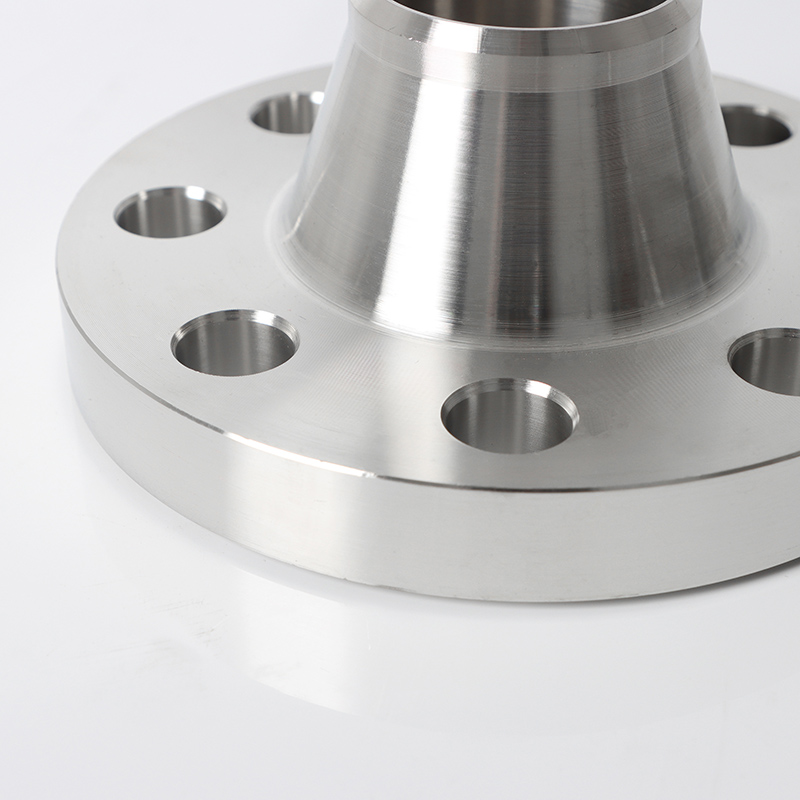

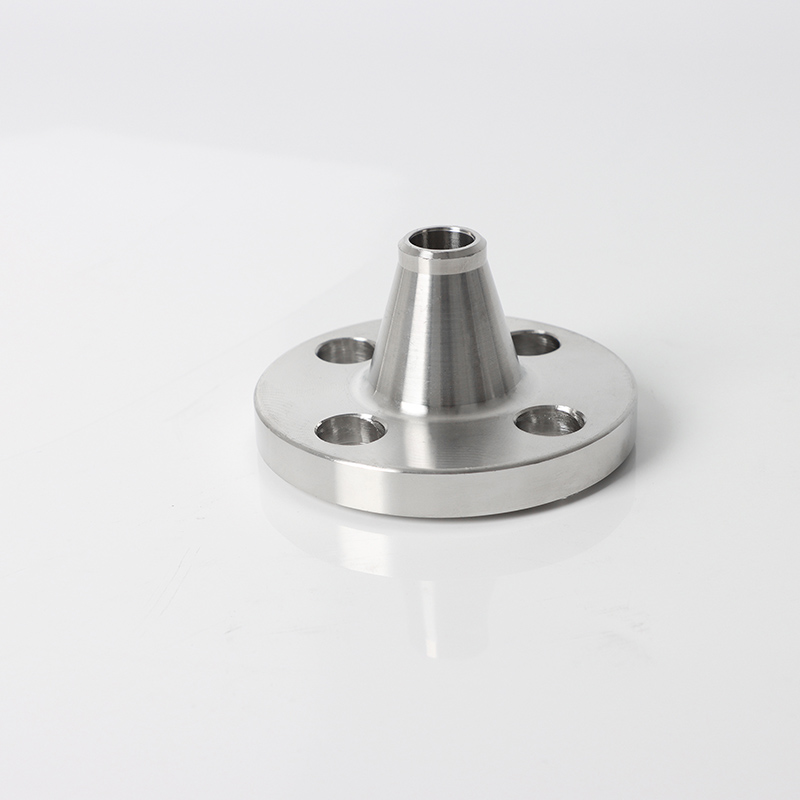

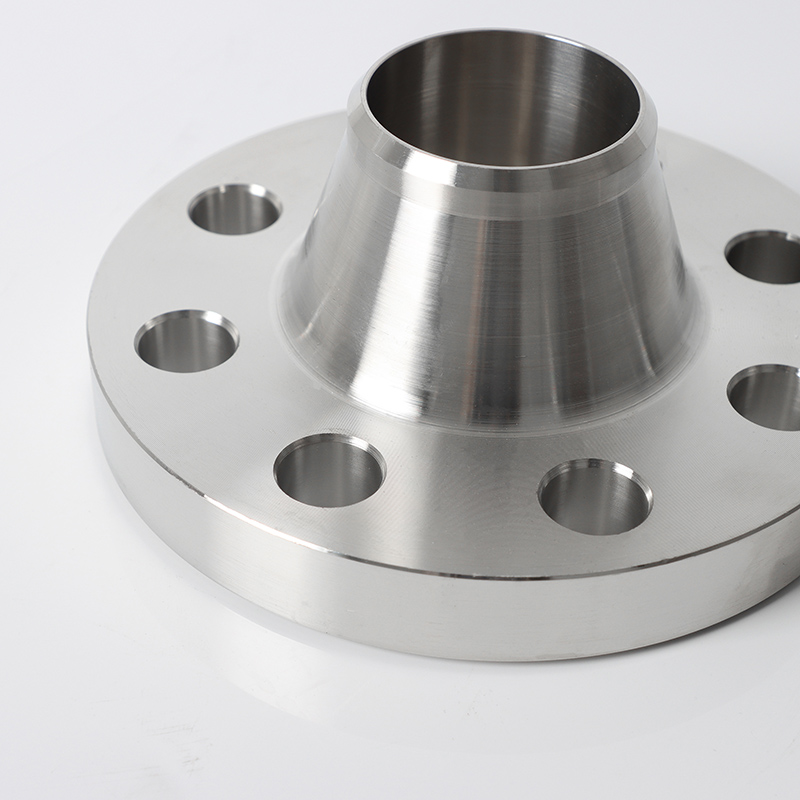

ANSI B16.5 1500lb Thép không gỉ 304/316L mặt bích WN WELDED Cổ cao áp tấm mặt bích rèn

Tiêu chuẩn sản xuất ：ASME B16.5 (ANSI B16.5), EN 1092-1, DIN 2627, DIN 2633, DIN 2638, ISO 7005-1, JIS B2220, GOST 12820-80, GOST 12821-80, GB/T 9112

Vật liệu ： Thép không gỉ: Inconel600 (uns No6600), Inconel625 (uns No6625), lncoloy800 (uns no8800), lncoloy800h (uns no8810), hastelloyc-276, hastelloyc-22, monel400, s32205, S32750.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
Mặt bích wn
Nhãn hiệu:
SDFL

Mô tả sản phẩm

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

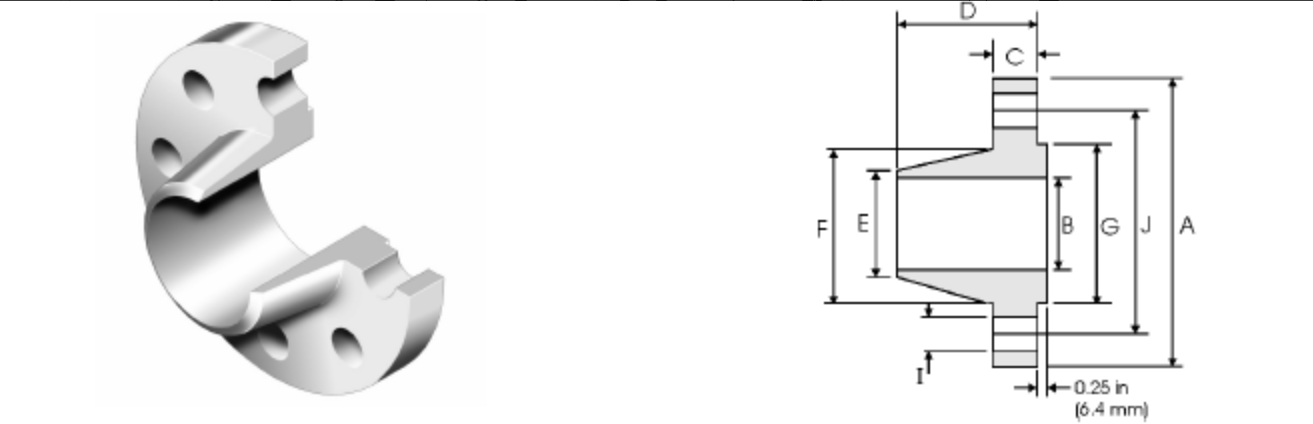

ANSI WN 1500lb

Kích thước danh nghĩa		Đường kính ngoài	Đường kính bên trong	Chiều cao vòng bích	Đường kính trung tâm ở cơ sở	Kết thúc hàn Od	Độ dày tường mặt bích	Niêm phong đường kính mặt	Niêm phong chiều cao mặt	Mặt bích chiều cao tổng thể	Đường kính vòng tròn trung tâm	Số lỗ bu lông	Đường kính lỗ bu lông
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1/4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1/2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1/2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	266.7	78	47.7	133.3	88.9	10.9	127	6.4	177.3	203.2	8	31.7
100	4	311.1	102.4	53.8	162	114.3	11.9	157	6.4	123.9	241.3	8	35
125	5	374.6	128.3	73.15	196.8	141.2	12.9	185.7	6.4	155.4	292.1	8	41.1
150	6	393.7	154.2	82.5	228.6	168.4	14.2	215.9	6.4	171.4	317.5	12	38.1
200	8	482.6	202.7	91.9	292.1	219.2	16.5	269.7	6.4	212.8	393.7	12	44.4
250	10	584.2	254.5	107.9	368.3	273	18.5	323.8	6.4	254	482.6	12	50.8
300	12	673.1	304.8	123.9	450.8	323.8	19	381	6.4	282.4	571.5	16	53.8
350	14	749.3	336.6	133.3	495.3	355.6	19	412.7	6.4	298.4	635	16	60.5
400	16	825.5	387.4	146	552.4	406.4	19	469.9	6.4	311.1	704.8	16	66.6
450	18	914.4	438.2	162	569.9	457.2	19	533.4	6.4	327.1	774.7	16	73.2
500	20	984.2	489	177.8	641.3	508	19	584.2	6.4	355.6	831.8	16	79.3
600	24	1168.4	590.6	203.2	762	609.6	19	692.1	6.4	406.4	990.6	16	91.9

Các tính năng thiết kế kết cấu

(1) Cấu trúc cổ mở rộng và
dày chiều dài cổ: 30% - 50% dài hơn mặt bích lớp 600 lb, làm giảm đáng kể yếu tố nồng độ ứng suất (≤1,2).

Tăng cường độ dày thành: Độ dày cổ được tăng theo tiêu chuẩn ASME B16.5. Độ dày cổ của mặt bích DN100 có thể đạt 45mm (chỉ 28mm cho 600 lb).

Vòng cung chuyển tiếp: Một quá trình chuyển đổi vòng cung lớn bán kính (R≥20mm) được áp dụng ở kết nối giữa cổ và tấm mặt bích để tránh đột biến ứng suất.

.

Một rãnh hình bát giác được sử dụng, phù hợp với các miếng đệm vòng kim loại R - loại hoặc Rx.

Độ nhám bề mặt của bề mặt niêm phong RA≤1,6μm (gia công bằng gương).

Tùy chọn mặt (RF) Tùy chọn: Chỉ được sử dụng cho môi trường chất lỏng không quan trọng và cần phải được khớp với các miếng đệm xoắn cao áp suất cao (như than chì linh hoạt 316L +).
