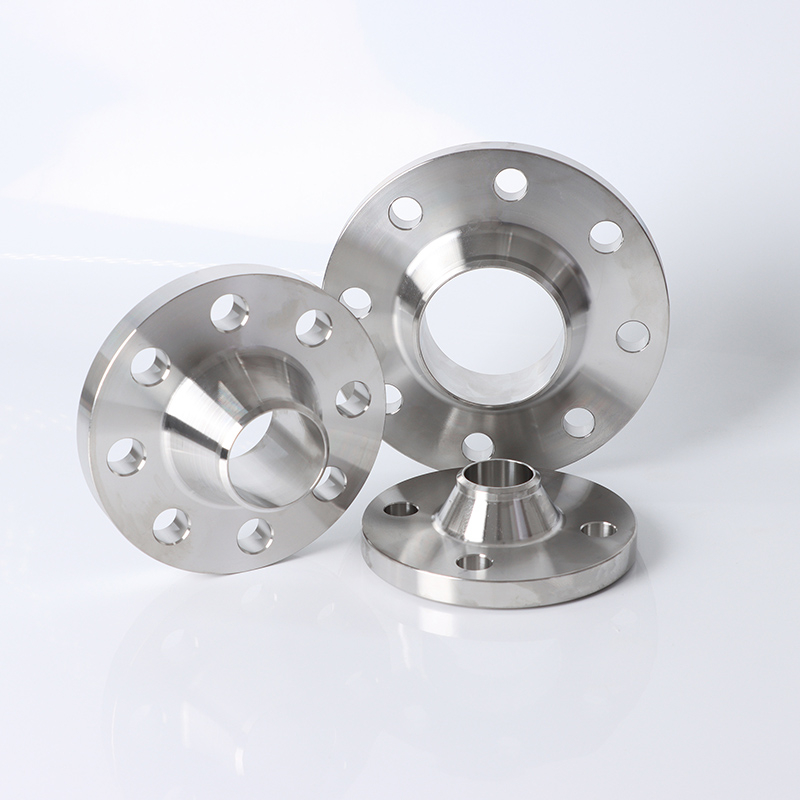

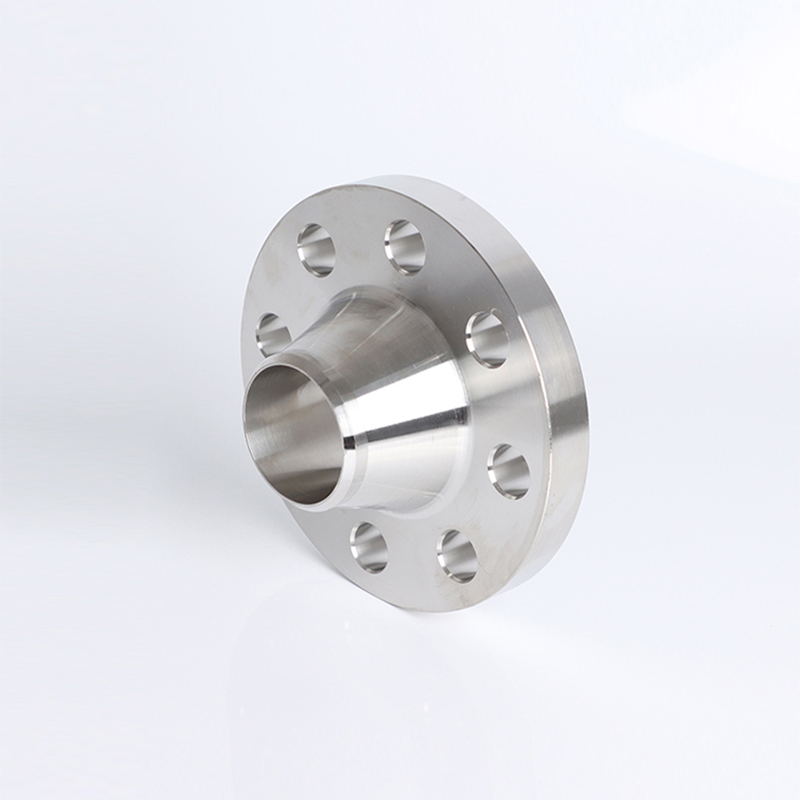

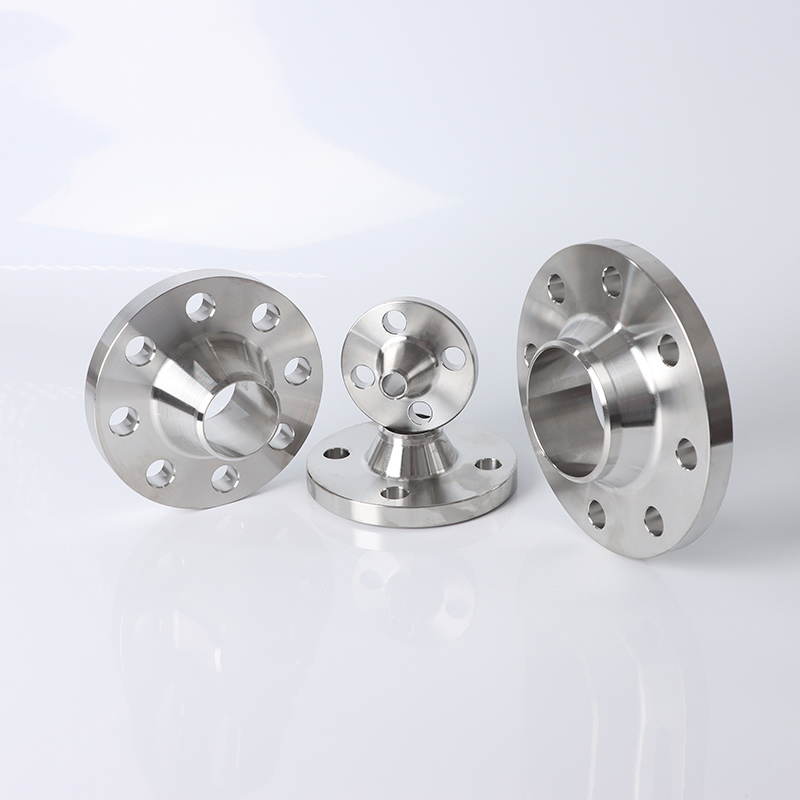

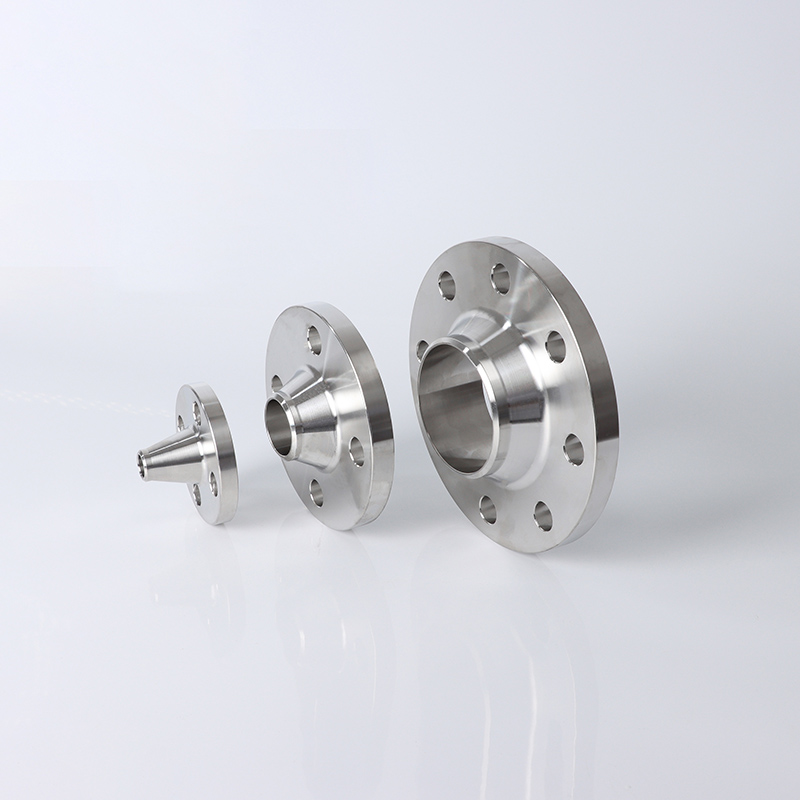

Mặt bích wn
SDFL

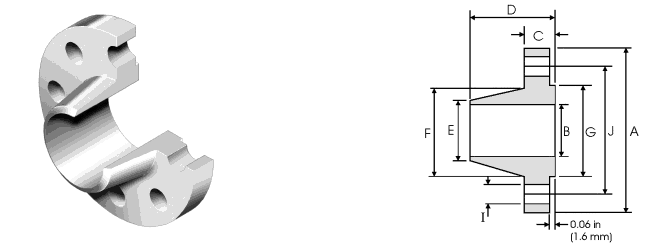

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính bên trong | Chiều cao vòng bích | Đường kính trung tâm ở cơ sở | Kết thúc hàn Od | Độ dày tường mặt bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | Mặt bích chiều cao tổng thể | Đường kính vòng tròn trung tâm | Số lỗ bu lông | Đường kính lỗ bu lông | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 30.2 | 21.3 | 5.6 | 35 | 1.6 | 47.8 | 60.5 | 4 | 15.7 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 38.1 | 26.7 | 5.9 | 42.9 | 1.6 | 52.3 | 69.9 | 4 | 15.7 |
| 25 | 1 | 108 | 26.7 | 14.2 | 49.3 | 33.5 | 6.8 | 50.8 | 1.6 | 55.6 | 79.3 | 4 | 15.7 |
| 32 | 1-1/4 | 117.3 | 35.1 | 15.7 | 58.7 | 42.2 | 7.1 | 63.5 | 1.6 | 57.2 | 88.9 | 4 | 15.7 |
| 40 | 1-1/2 | 127 | 40.9 | 17.5 | 65 | 48.3 | 7.4 | 73.2 | 1.6 | 62 | 98.6 | 4 | 15.7 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 77.7 | 60.5 | 7.9 | 91.9 | 1.6 | 63.5 | 120.7 | 4 | 19.1 |
| 65 | 2-1/2 | 177.8 | 62.7 | 22.4 | 90.4 | 73.2 | 10.5 | 104.6 | 1.6 | 69.9 | 139.7 | 4 | 19.1 |
| 80 | 3 | 190.5 | 78 | 23.9 | 108 | 88.9 | 10.9 | 127 | 1.6 | 69.9 | 152.4 | 4 | 19.1 |
| 100 | 4 | 228.6 | 102.4 | 23.9 | 134.9 | 114.3 | 11.9 | 157.2 | 1.6 | 76.2 | 190.5 | 8 | 19.1 |
| 125 | 5 | 254 | 128.3 | 23.9 | 163.6 | 141.2 | 12.9 | 185.7 | 1.6 | 88.9 | 215.9 | 8 | 22.4 |
| 150 | 6 | 279.4 | 154.2 | 25.4 | 192 | 168.4 | 14.2 | 215.9 | 1.6 | 88.9 | 241.3 | 8 | 22.4 |
| 200 | 8 | 342.9 | 202.7 | 28.4 | 246.1 | 219.2 | 16.5 | 269.7 | 1.6 | 101.6 | 298.5 | 8 | 22.4 |
| 250 | 10 | 406.4 | 254.5 | 30.2 | 304.8 | 273 | 18.5 | 323.8 | 1.6 | 101.6 | 362 | 12 | 25.4 |
| 300 | 12 | 482.6 | 304.8 | 31.8 | 365.3 | 323.8 | 19 | 381 | 1.6 | 114.3 | 431.8 | 12 | 25.4 |
| 350 | 14 | 533.4 | 336.6 | 35.1 | 400.1 | 355.6 | 19 | 412.7 | 1.6 | 127 | 476.3 | 12 | 28.4 |
| 400 | 16 | 596.9 | 387.4 | 36.6 | 475.2 | 406.4 | 19 | 469.9 | 1.6 | 127 | 539.8 | 16 | 28.4 |
| 450 | 18 | 635 | 438.2 | 39.6 | 505 | 457.2 | 19 | 533.4 | 1.6 | 139.7 | 577.9 | 16 | 31.8 |
| 500 | 20 | 698.5 | 489 | 42.9 | 558.8 | 508 | 19 | 584.2 | 1.6 | 144.5 | 635 | 20 | 31.8 |
| 600 | 24 | 812.8 | 590.6 | 47.8 | 663.4 | 609.6 | 19 | 692.1 | 1.6 | 152.4 | 749.3 | 20 | 35.1 |
Trường ứng dụng ：
Dầu khí Indtry : Các tổ hợp đầu giếng, đường ống dưới đất, đường ống truyền đường dài, khí tự nhiên hóa lỏng, thiết bị đầu cuối LNG, lò phản ứng nhà máy lọc dầu, vòi phun nước lưu trữ.
Ngành công nghiệp hóa học & dược phẩm : Lò phản ứng áp suất cao, hệ thống đường ống tinh khiết cao.
Sức mạnh & Năng lượng : Các nhà máy nhiệt điện, đường hơi chính, FGD, năng lượng hạt nhân, hệ thống làm mát lò phản ứng, năng lượng tái tạo, trang trại gió ngoài khơi.
Đóng tàu & ngoài khơi : Hệ thống đẩy hàng hải, nền tảng ngoài khơi.
Xử lý nước & thành phố : Chính áp suất cao, nhà máy khử muối.
Các ngành công nghiệp khác : Pulp & Paper, Mining & Metallurgy.
Đặc trưng:
1. Sức mạnh cấu trúc cao:
(1) Thiết kế trung tâm thon dài dần dần chuyển đổi ứng suất từ vòng bích sang đường ống, làm giảm đáng kể nồng độ ứng suất. Lý tưởng cho áp suất cao, nhiệt độ, tải theo chu kỳ và tải sốc.
(2) Bản thân vòng bích có độ dày và sức mạnh đáng kể.
2. Hiệu suất niêm phong ngoại cảm:
(1) Sử dụng mối hàn mông vào đường ống, tạo ra lỗ khoan mịn, liên tục phù hợp với cường độ đường ống, giảm thiểu nhiễu loạn và xói mòn.
.
(3) Trung tâm thon giúp chống biến dạng của vòng bích, hỗ trợ duy trì tính toàn vẹn của con dấu.
3. Mệt mỏi và khả năng chống rung:
Sức mạnh cố hữu và phân bố ứng suất làm cho nó có khả năng chống lại sự thất bại mệt mỏi cao từ tải trọng tuần hoàn (ví dụ: bắt đầu/dừng bơm, tăng áp lực) và rung động cơ học.
