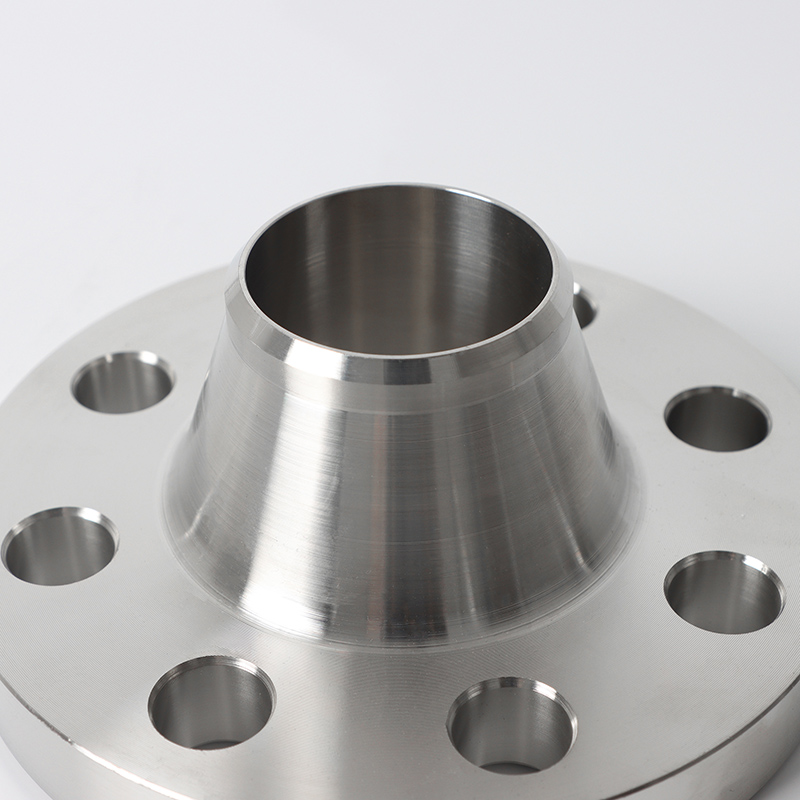

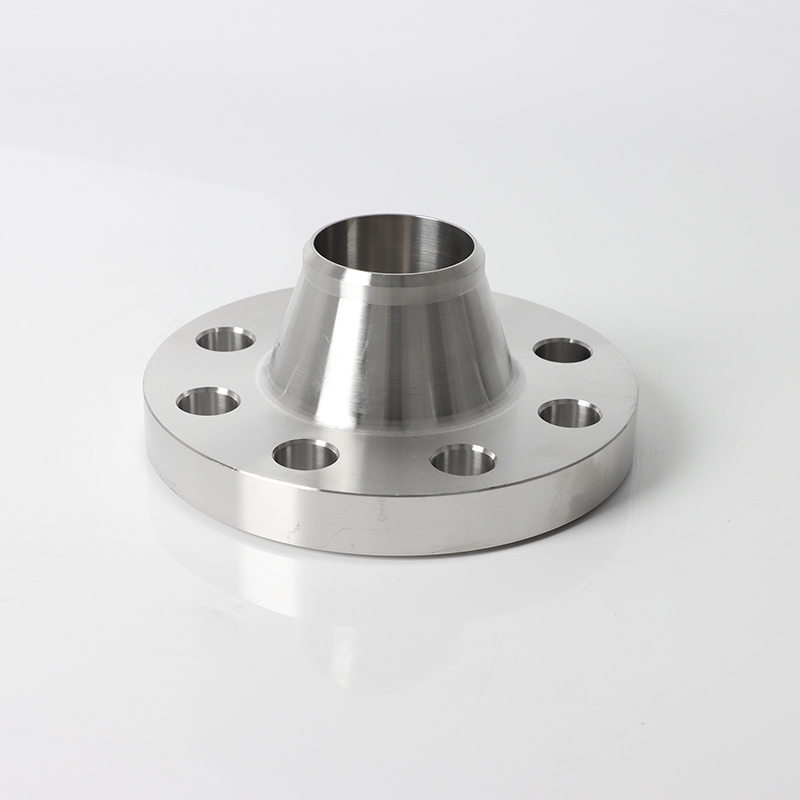

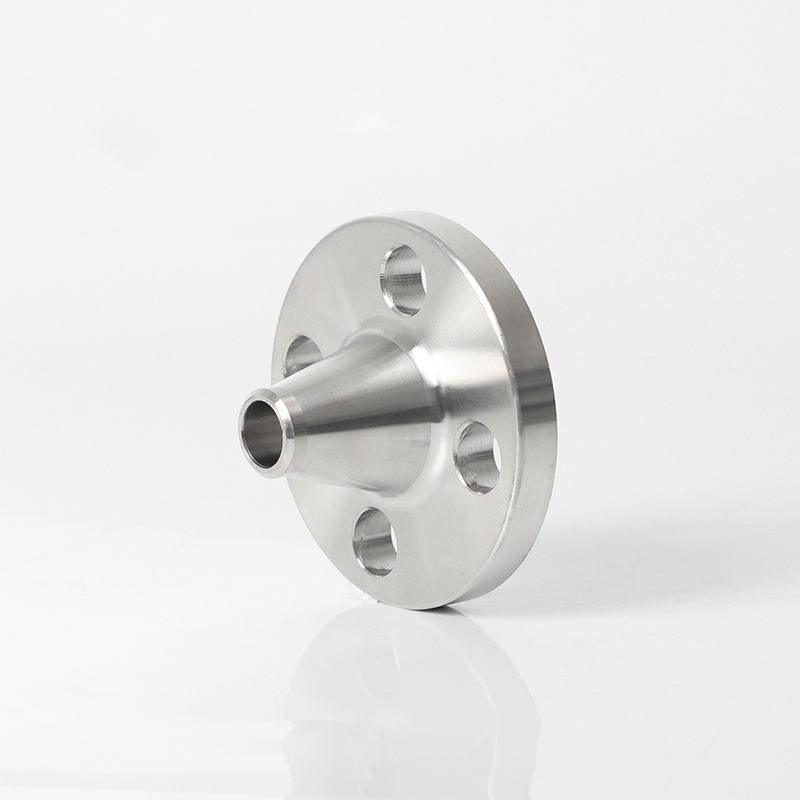

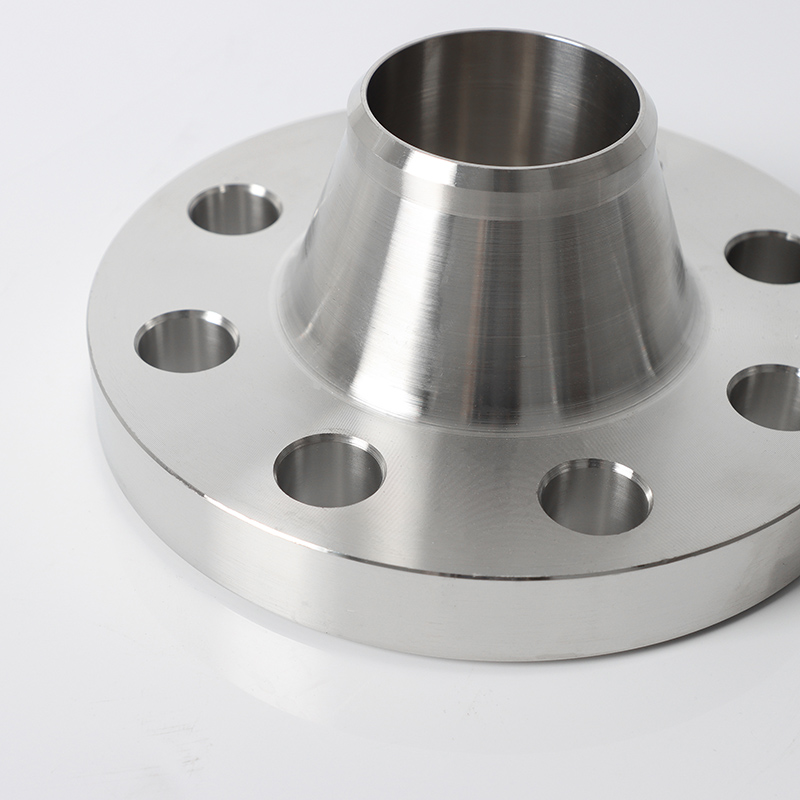

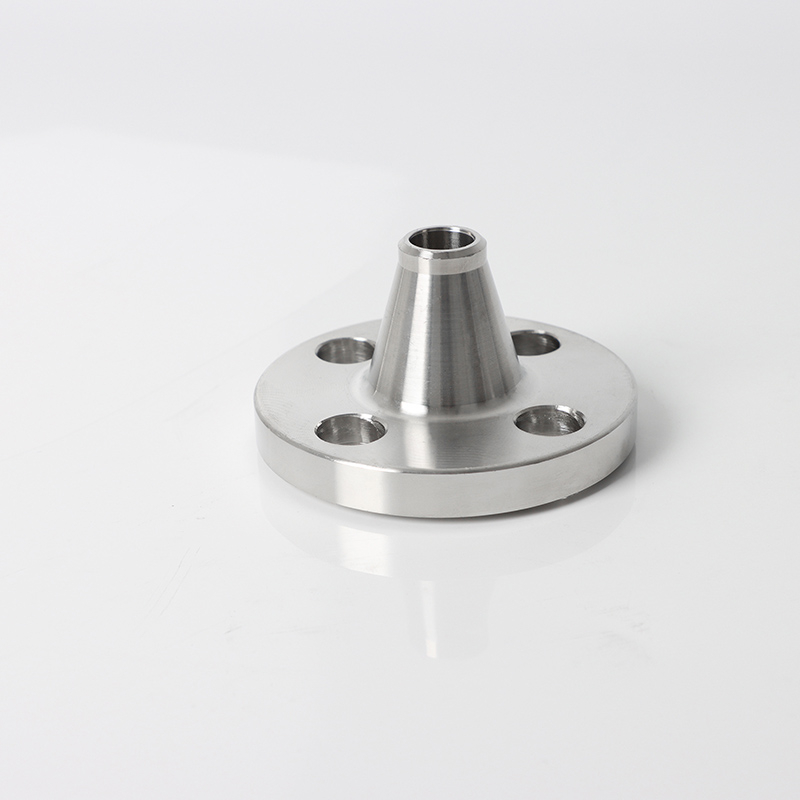

ANSI B16.5 400LB 304 Thép không gỉ High - Vùng cổ - Mặt bích tiêu chuẩn của Mỹ

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

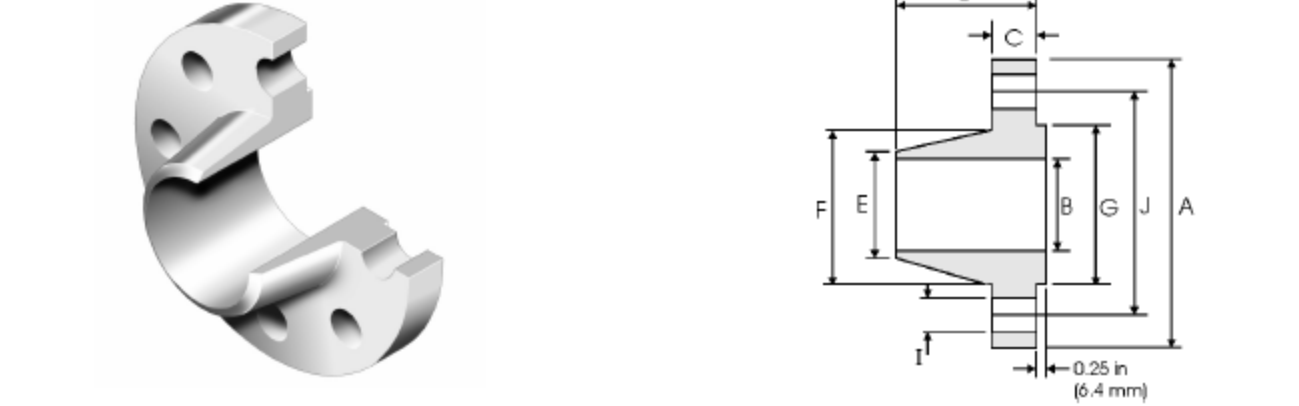

Kích thước danh nghĩa		Đường kính ngoài	Đường kính bên trong	Chiều cao vòng bích	Đường kính trung tâm ở cơ sở	Kết thúc hàn Od	Độ dày tường mặt bích	Niêm phong đường kính mặt	Niêm phong chiều cao mặt	Mặt bích chiều cao tổng thể	Đường kính vòng tròn trung tâm	Số lỗ bu lông	Đường kính lỗ bu lông
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	95.3	15.7	14.2	38.1	21.3	5.6	35	6.4	52.3	66.5	4	15.7
20	3/4	117.3	20.8	15.7	47.8	26.7	5.9	42.9	6.4	57.2	82.6	4	19.1
25	1	124	26.7	17.5	53.8	33.5	6.8	50.8	6.4	62	88.9	4	19.1
32	1-1/4	133.4	35.1	20.6	63.5	42.2	7.1	63.5	6.4	66.6	98.6	4	19.1
40	1-1/2	155.4	40.9	22.4	69.9	48.3	7.4	73.2	6.4	69.9	114.3	4	22.4
50	2	165.1	52.6	25.4	84.1	60.5	7.9	91.9	6.4	73.2	127	8	19.1
65	2-1/2	190.5	62.7	28.4	100.1	73.2	10.5	104.6	6.4	79.3	149.4	8	22.4
80	3	209.6	78	31.8	117.3	88.9	10.9	127	6.4	82.6	168.1	8	22.4
90	3-1/2	228.6	90.2	35.1	133.4	101.6	11.4	139.7	6.4	85.9	184.2	8	25.4
100	4	254	102.4	35.1	146.1	114.3	11.9	157.2	6.4	88.9	200.2	8	25.4
125	5	279.4	128.3	38.1	177.8	141.2	12.9	185.7	6.4	101.6	235	8	25.4
150	6	317.5	154.2	41.1	206.2	168.4	14.2	215.9	6.4	103.1	269.7	12	25.4
200	8	381	202.7	47.8	260.4	219.2	16.5	269.7	6.4	117.3	330.2	12	28.4
250	10	444.5	254.5	53.8	320.5	273	18.5	323.8	6.4	124	387.4	16	31.8
300	12	520.7	304.8	57.2	374.7	323.8	19	381	6.4	136.7	450.9	16	35.1
350	14	584.2	336.6	60.5	425.5	355.6	19	412.7	6.4	149.4	514.4	20	35.1
400	16	647.7	387.4	63.5	482.6	406.4	19	469.9	6.4	152.4	571.5	20	38.1
450	18	711.2	438.2	66.6	533.4	457.2	19	533.4	6.4	165.1	628.7	24	38.1
500	20	774.7	489	69.9	587.2	508	19	584.2	6.4	168.1	685.8	24	41.1
600	24	914.4	590.6	76.2	701.5	609.6	19	692.1	6.4	174.8	812.8	24	47.8

Ứng dụng

Trên bờ/dầu ngoài khơi Thu thập trường và đường ống vận chuyển
Các thông số Điều kiện hoạt động: áp suất 4 - 7MPa, nhiệt độ - 30 ~ 120 ℃, chứa các đặc tính kỹ thuật của phương tiện ăn mòn
H₂s Đặc điểm kỹ thuật thiết bị đầu giếng API 6A
/
Co₂
sau - Điều trị nhiệt hàn (PWHT) là cần thiết sau khi hàn để loại bỏ ứng suất dư lượng còn lại Trường hợp
điển hình: Đường ống đầu ra Kết
nối của trạm thu thập khí áp suất
cao
trong lĩnh vực khí đá
tính LF3 (-196 ℃ Kiểm tra tác động được thông )
qua
Thiết kế cổ mở rộng (≥ gấp 2 lần độ dày thành ống) để giảm nhiệt độ thấp
