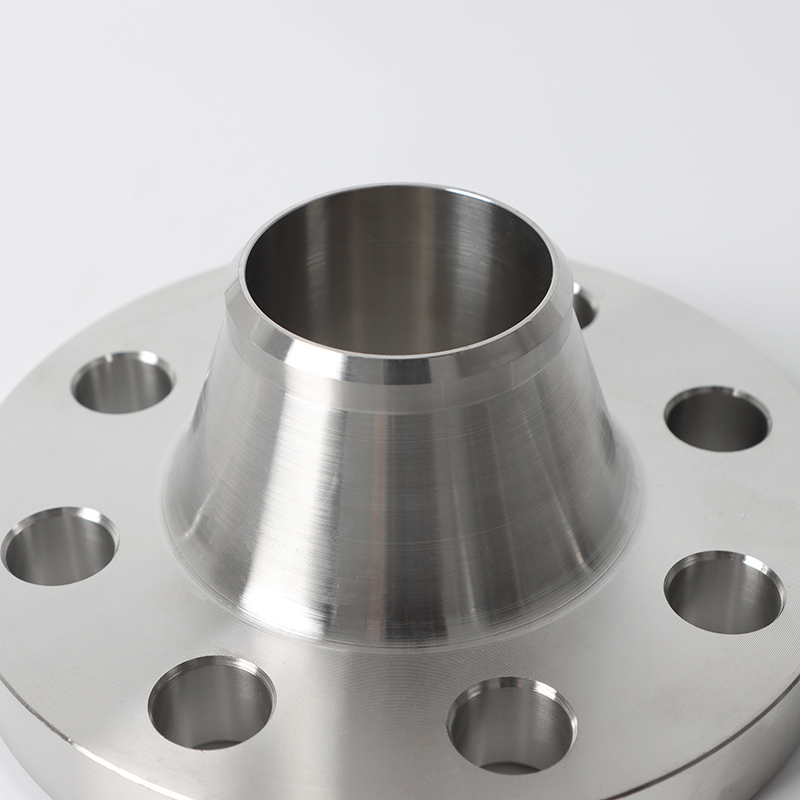

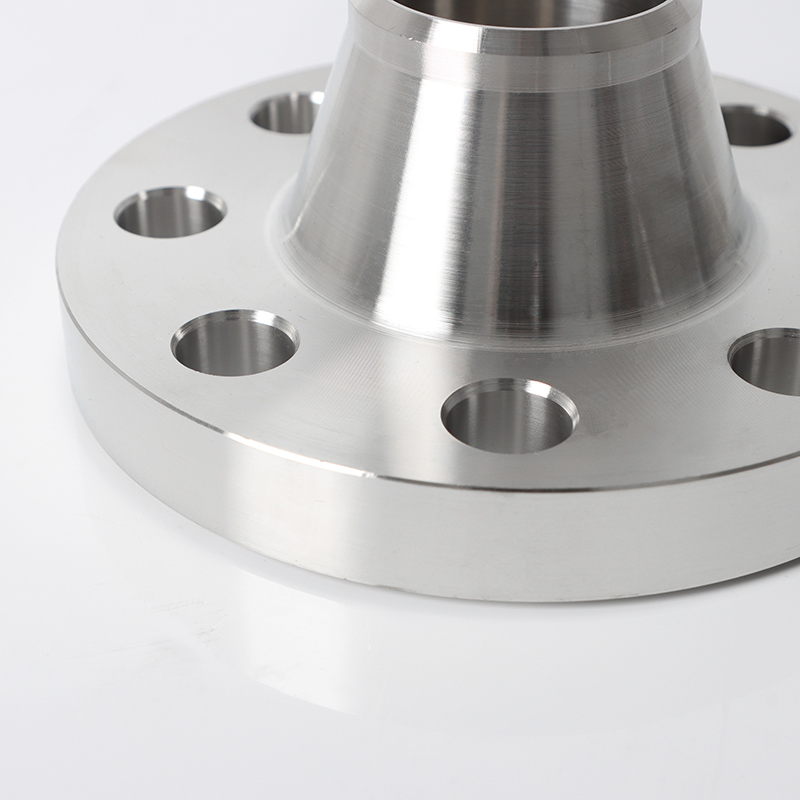

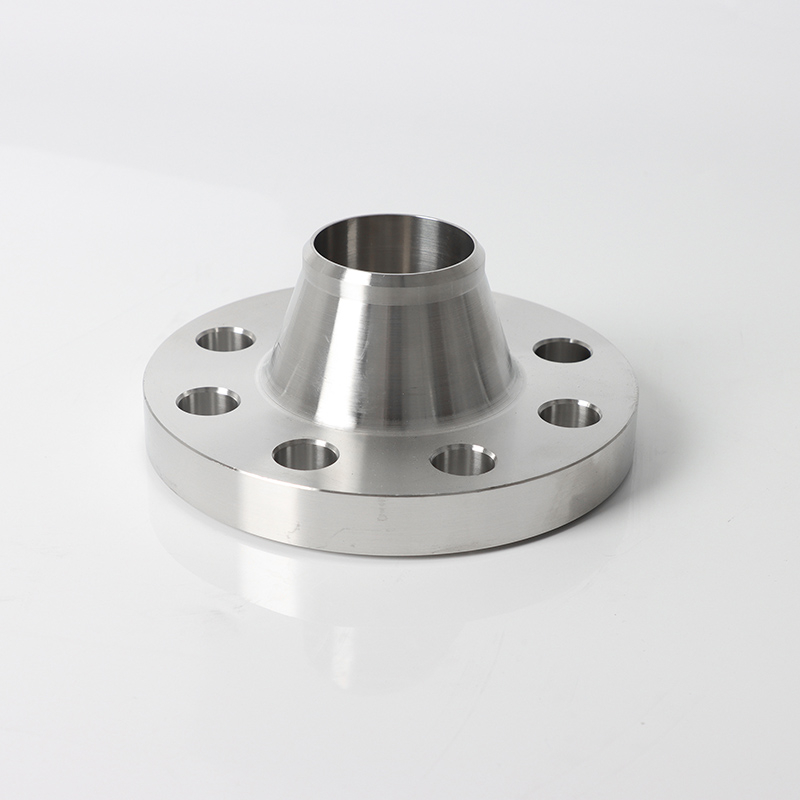

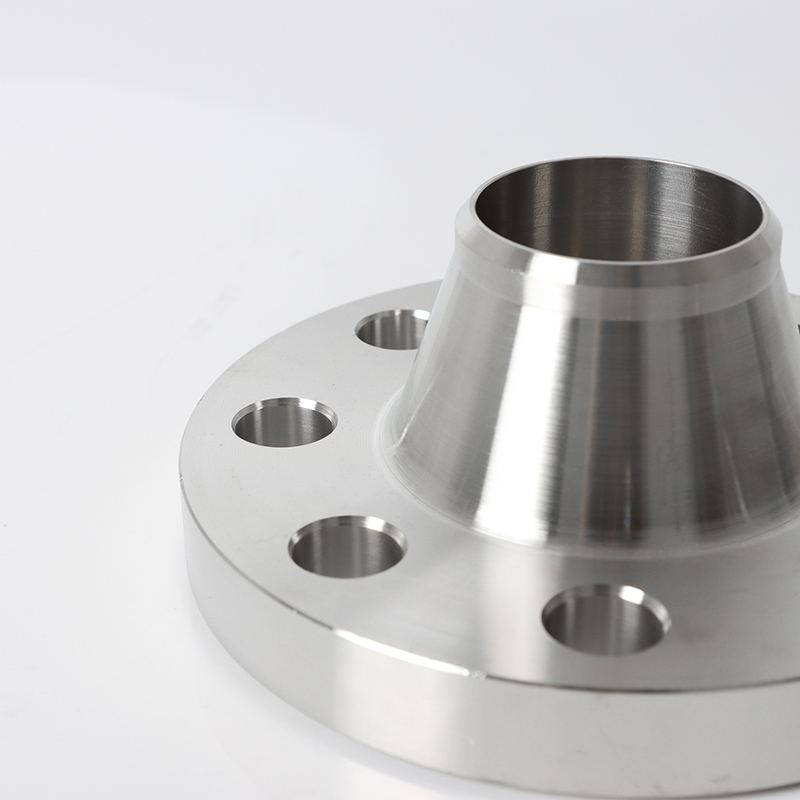

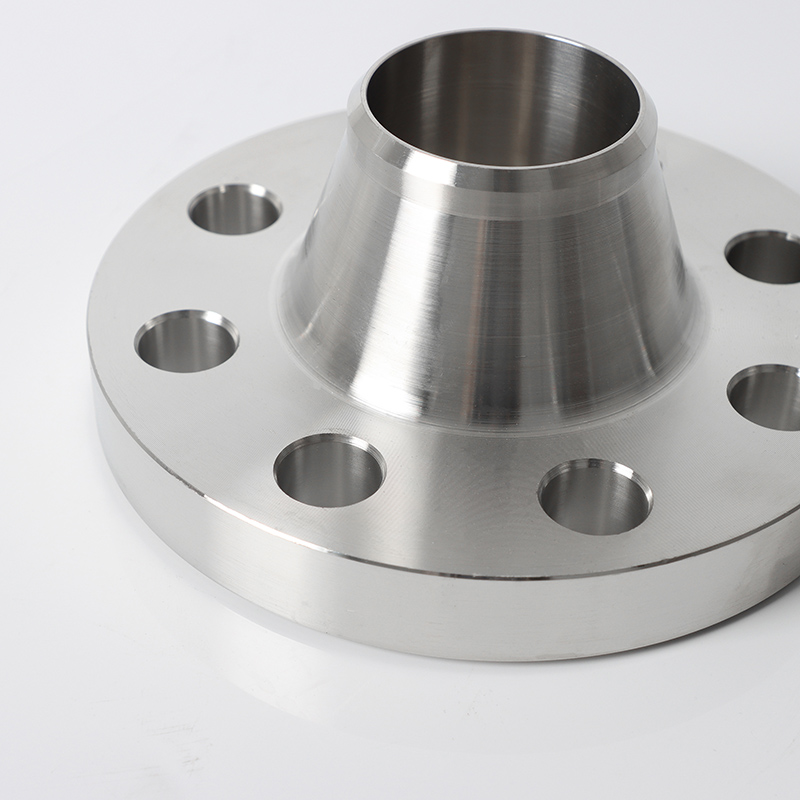

ANSI B16.5 900lb Mặt bích cổ hàn (WN), đĩa bích cao cổ ở mặt bích cao

Share:

ANSI B16.5 900lb Mặt bích cổ hàn (WN), đĩa bích cao cổ ở mặt bích cao

Tiêu chuẩn sản xuất ：ASME B16.5 (ANSI B16.5), EN 1092-1, DIN 2627, DIN 2633, DIN 2638, ISO 7005-1, JIS B2220, GOST 12820-80, GOST 12821-80, GB/T 9112

Vật liệu ： Thép không gỉ: Inconel600 (uns No6600), Inconel625 (uns No6625), lncoloy800 (uns no8800), lncoloy800h (uns no8810), hastelloyc-276, hastelloyc-22, monel400, s32205, S32750.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
Mặt bích wn
Nhãn hiệu:
SDFL

Mô tả sản phẩm

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

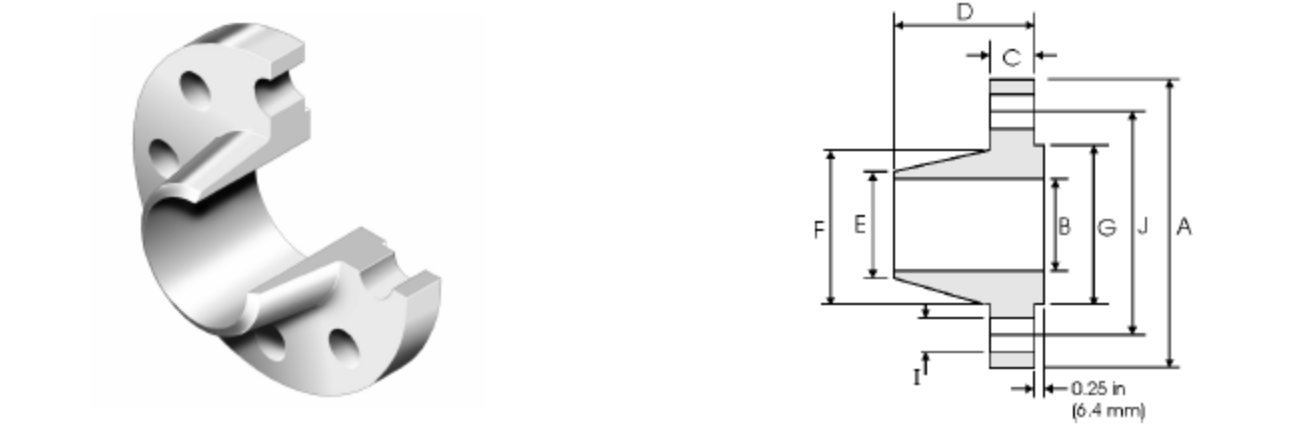

Kích thước danh nghĩa		Đường kính ngoài	Đường kính bên trong	Chiều cao vòng bích	Đường kính trung tâm ở cơ sở	Kết thúc hàn Od	Độ dày tường mặt bích	Niêm phong đường kính mặt	Niêm phong chiều cao mặt	Mặt bích chiều cao tổng thể	Đường kính vòng tròn trung tâm	Số lỗ bu lông	Đường kính lỗ bu lông
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1/4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1/2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1/2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	241.3	78	38.4	127	88.9	10.9	127	6.4	101.6	190.5	8	25.4
100	4	292.1	102.4	44.4	158.7	114.3	11.9	157.2	6.4	114.3	234.9	8	31.7
125	5	349.2	128.3	50.8	190.5	141.2	12.9	185.7	6.4	127	279.4	8	35
150	6	381	154.2	55.6	234.9	168.4	14.2	215.9	6.4	139.7	317.5	12	31.7
200	8	469.9	202.7	63.5	298.4	219.2	16.5	269.7	6.4	162	393.7	12	38.1
250	10	546.1	254.5	69.85	368.3	273	18.5	323.8	6.4	184.1	469.9	16	38.1
300	12	609.6	304.8	79.25	419.1	323.8	19	381	6.4	200.1	533.4	20	38.1
350	14	641.3	336.6	85.8	450.8	355.6	19	412.7	6.4	212.8	558.8	20	41.1
400	16	704.8	387.4	88.9	508	406.4	19	469.9	6.4	215.9	615.9	20	44.4
450	18	787.4	438.2	101.6	565.1	457.2	19	533.4	6.4	228.6	685.8	20	50.8
500	20	857.2	489	107.9	622.3	508	19	584.2	6.4	247.6	749.3	20	53.8
600	24	1041.4	590.6	139.7	749.3	609.6	19	692.1	6.4	292.1	901.7	20	66.6

Các trường hợp đường ống hóa học

.

Với áp suất thiết kế 6,3 MPa @ 350
(2) Vận chuyển các phương tiện truyền thông ăn mòn
Điều kiện làm việc đặc biệt:
98% đường ống axit sunfuric: Hastelloy C276 FLANGE + PTFE LINING
CAUSTIC SODA HỆ THỐNG

Giải pháp điều kiện làm việc đặc biệt

(1) Đường ống dưới tải xen kẽ

Các biện pháp kỹ thuật:
Bán kính của cung trong vùng chuyển tiếp cổ phải là ≥ 10 mm (để giảm yếu tố nồng độ ứng suất).
Phân tích mỏi phải được thực hiện theo Phụ lục F của ASME B31.3.
Một bộ căng bu lông thủy lực phải được sử dụng để đảm bảo tải đồng đều.

(2) Deep - kỹ thuật nước ngoài nước

Kết nối đường ống sâu dưới:
Thiết kế tích hợp của Hệ thống bảo vệ catốt
6DX Kiểm tra tia để thay thế RT
Ultra - xử lý dập tắt sâu trên bề mặt mặt bích (độ cứng HRC55+)
