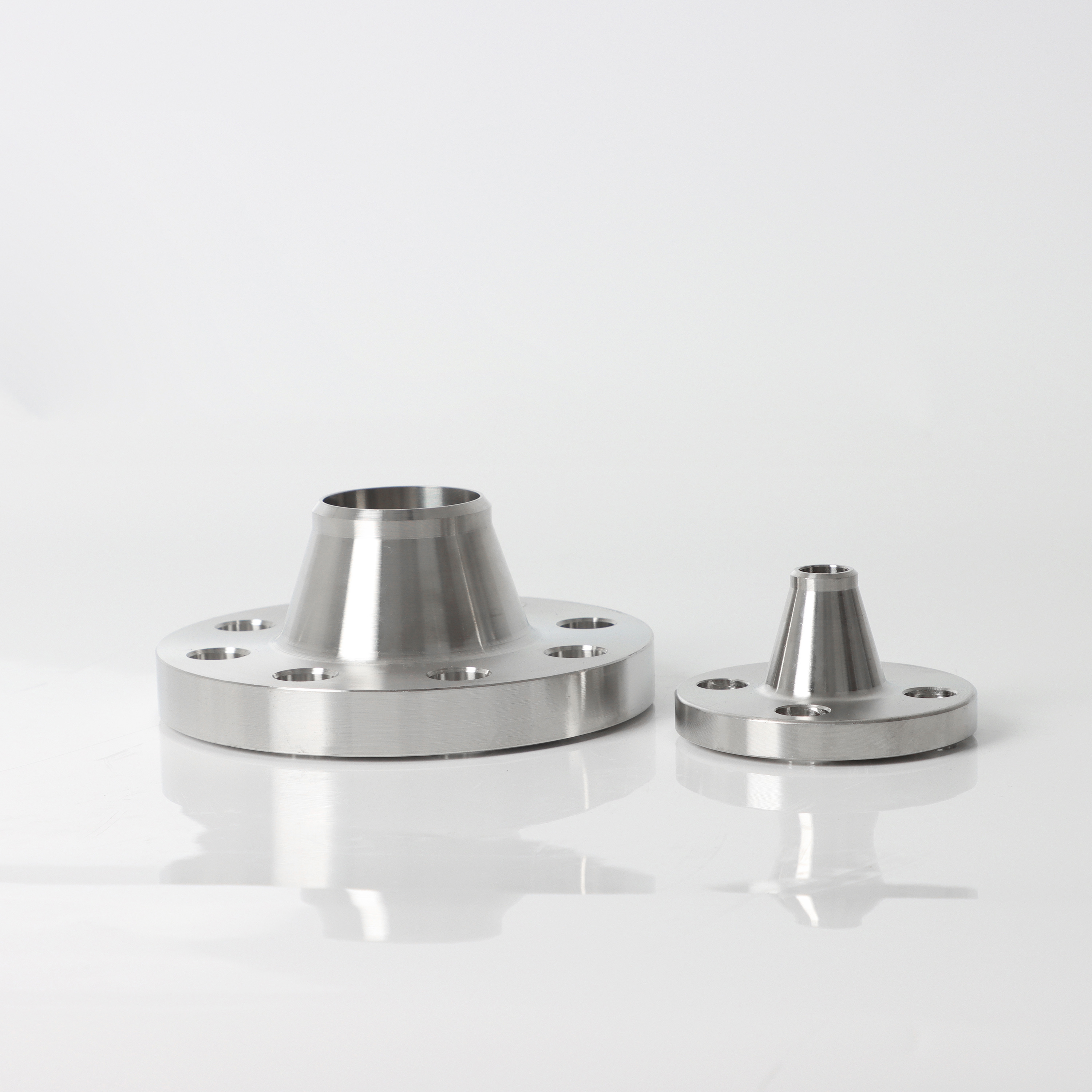

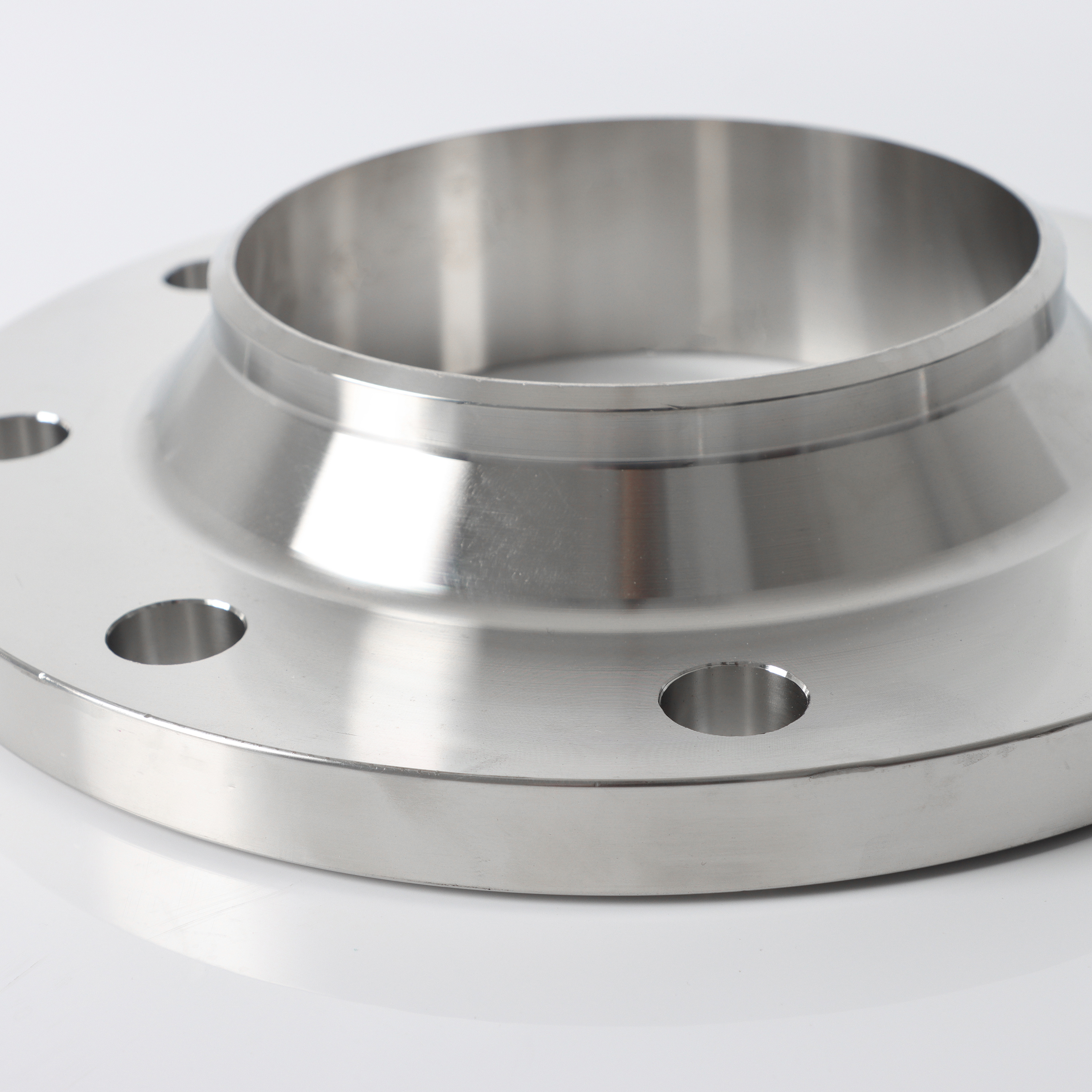

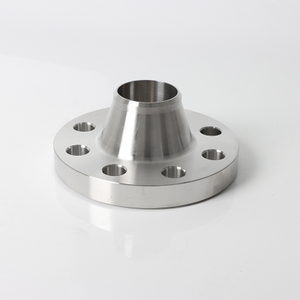

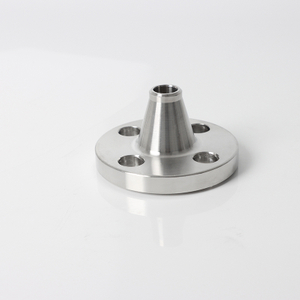

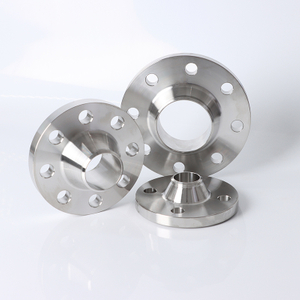

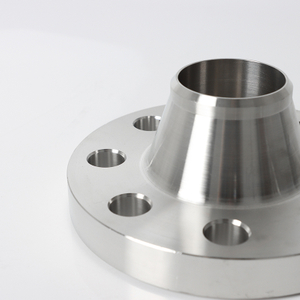

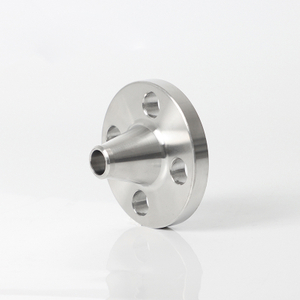

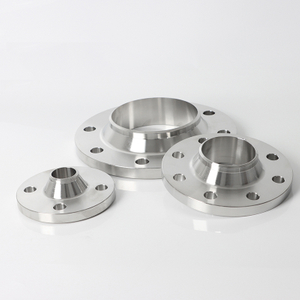

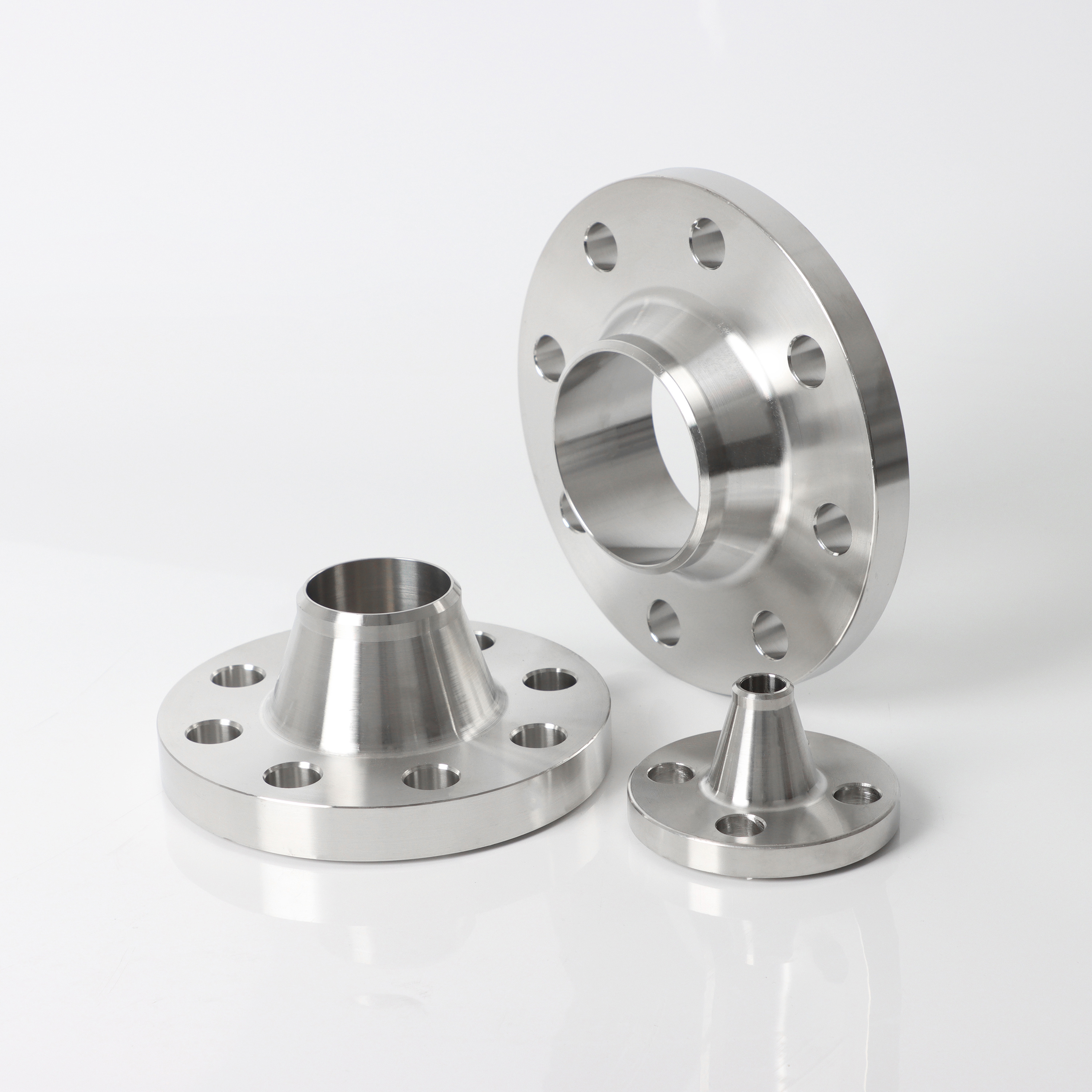

Mặt bích wn
SDFL

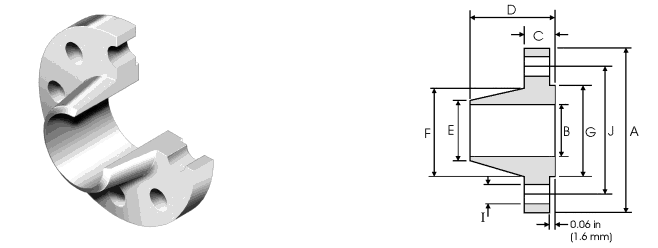

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính bên trong | Chiều cao vòng bích | Đường kính trung tâm ở cơ sở | Kết thúc hàn Od | Độ dày tường mặt bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | Mặt bích chiều cao tổng thể | Đường kính vòng tròn trung tâm | Số lỗ bu lông | Đường kính lỗ bu lông | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 95.2 | 15.7 | 14.2 | 38.1 | 21.3 | 5.6 | 35 | 1.6 | 52.3 | 66.5 | 4 | 15.7 |
| 20 | 3/4 | 117.3 | 20.8 | 15.7 | 47.7 | 26.7 | 5.9 | 42.9 | 1.6 | 57.2 | 82.6 | 4 | 19 |
| 25 | 1 | 123.9 | 26.7 | 17.5 | 53.8 | 33.5 | 6.8 | 50.8 | 1.6 | 62 | 88.9 | 4 | 19 |
| 32 | 1-1/4 | 133.3 | 35.1 | 19 | 63.5 | 42.2 | 7.1 | 63.5 | 1.6 | 65 | 98.6 | 4 | 19 |
| 40 | 1-1/2 | 155.4 | 40.9 | 20.6 | 69.9 | 48.3 | 7.4 | 73.2 | 1.6 | 68.3 | 114.3 | 4 | 22.3 |
| 50 | 2 | 165.1 | 52.6 | 22.3 | 84 | 60.5 | 7.9 | 91.9 | 1.6 | 69.9 | 127 | 8 | 19 |
| 65 | 2-1/2 | 190.5 | 62.7 | 25.4 | 100 | 73.2 | 10.5 | 104.6 | 1.6 | 76.2 | 149.4 | 8 | 22.3 |
| 80 | 3 | 209.5 | 78 | 28.4 | 117.3 | 88.9 | 10.9 | 127 | 1.6 | 79.3 | 168.1 | 8 | 22.3 |
| 90 | 3-1/2 | 228.6 | 90.2 | 30.2 | 133.3 | 101.6 | 11.4 | 139.7 | 1.6 | 81 | 184.2 | 8 | 22.3 |
| 100 | 4 | 254 | 102.4 | 31.7 | 146 | 114.3 | 11.9 | 157.2 | 1.6 | 85.8 | 200.1 | 8 | 22.3 |
| 125 | 5 | 279.4 | 128.3 | 35 | 177.8 | 141.2 | 12.9 | 185.7 | 1.6 | 98.5 | 234.9 | 8 | 22.3 |
| 150 | 6 | 317.5 | 154.2 | 36.5 | 206.2 | 168.4 | 14.2 | 215.9 | 1.6 | 98.5 | 269.7 | 12 | 22.3 |
| 200 | 8 | 381 | 202.7 | 41.1 | 260.3 | 219.2 | 16.5 | 269.7 | 1.6 | 111.2 | 330.2 | 12 | 25.4 |
| 250 | 10 | 444.5 | 254.5 | 47.7 | 320.5 | 273 | 18.5 | 323.8 | 1.6 | 117.3 | 387.3 | 16 | 28.4 |
| 300 | 12 | 520.7 | 304.8 | 50.8 | 374.6 | 323.8 | 19 | 381 | 1.6 | 130 | 450.8 | 16 | 31.7 |
| 350 | 14 | 584.2 | 336.6 | 53.8 | 425.4 | 355.6 | 19 | 412.7 | 1.6 | 142.7 | 514.3 | 20 | 31.7 |
| 400 | 16 | 647.7 | 387.4 | 57.2 | 482.6 | 406.4 | 19 | 469.9 | 1.6 | 146 | 571.5 | 20 | 35 |
| 450 | 18 | 711.2 | 438.2 | 60.5 | 533.4 | 457.2 | 19 | 533.4 | 1.6 | 158.7 | 628.6 | 24 | 35 |
| 500 | 20 | 774.7 | 489 | 63.5 | 587.2 | 508 | 19 | 584.2 | 1.6 | 162 | 685.8 | 24 | 35 |
| 600 | 24 | 914.4 | 590.6 | 69.9 | 701.5 | 609.6 | 19 | 692.1 | 1.6 | 168.1 | 812.8 | 24 | 41.1 |
Ứng dụng:
1. Hệ thống áp suất và nhiệt độ cao:
(1) Ngành công nghiệp dầu khí: đường ống, đầu giếng, máy tách, lò phản ứng, trao đổi nhiệt.
(2) Công nghiệp hóa chất & hóa chất: Đường ống xử lý, tàu phản ứng, bể chứa áp suất cao, hệ thống hơi nước.
.
(4) Xây dựng & ngoài khơi: Hệ thống động lực, đường dây nhiên liệu, hệ thống dằn, máy móc boong áp suất cao quan trọng.
2. Các mối nối & khu vực có độ rung/dịch chuyển:
(1) Kết nối đầu vào/đầu ra cho các thiết bị xoay như máy bơm, máy nén, tuabin.
(2) Kết nối ở hai bên của van.
(3) Các vị trí trong các hệ thống đường ống chịu sự giãn nở nhiệt, rung động cơ học hoặc tải trọng bên ngoài như hoạt động địa chấn.
3. Các hệ thống vận chuyển yêu cầu tính toàn vẹn cao:
(1) Đường ống cho chất lỏng nguy hiểm hoặc độc hại EG, axit, kiềm, khí dễ cháy.
(2) Đường ống cho chất lỏng có độ tinh khiết cao, ví dụ, dược phẩm, chế biến thực phẩm - khả năng tương thích vật liệu và lỗ khoan mịn là rất quan trọng.
4.Aeas yêu cầu tháo gỡ thường xuyên để kiểm tra hoặc bảo trì:
Mặc dù khớp hàn là vĩnh viễn, kết nối mặt bích đến bên cạnh cho phép tháo gỡ các thiết bị hoặc các phần ống.
