| Số: | |
|---|---|

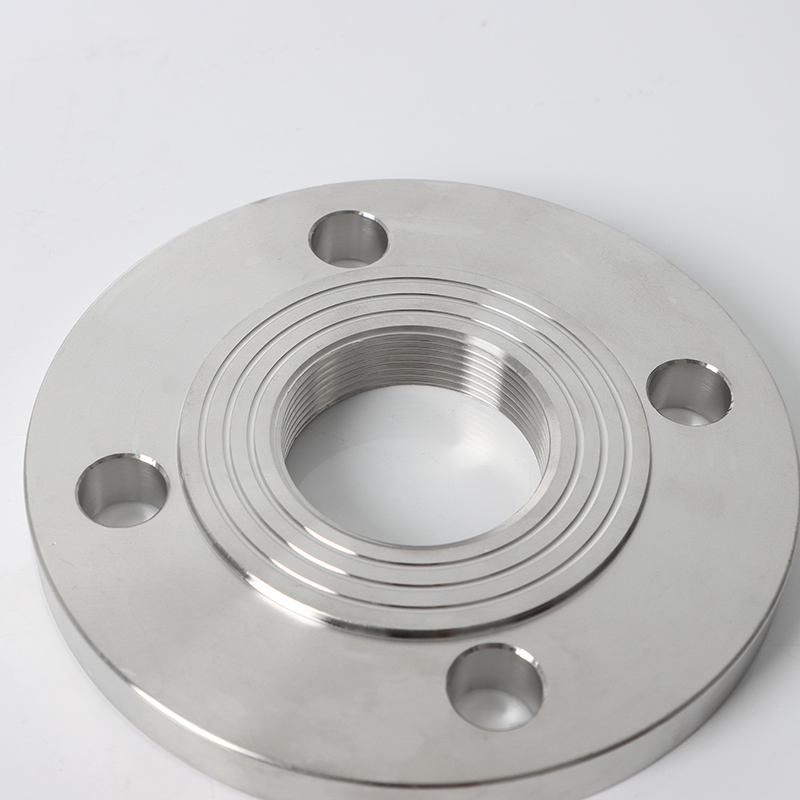

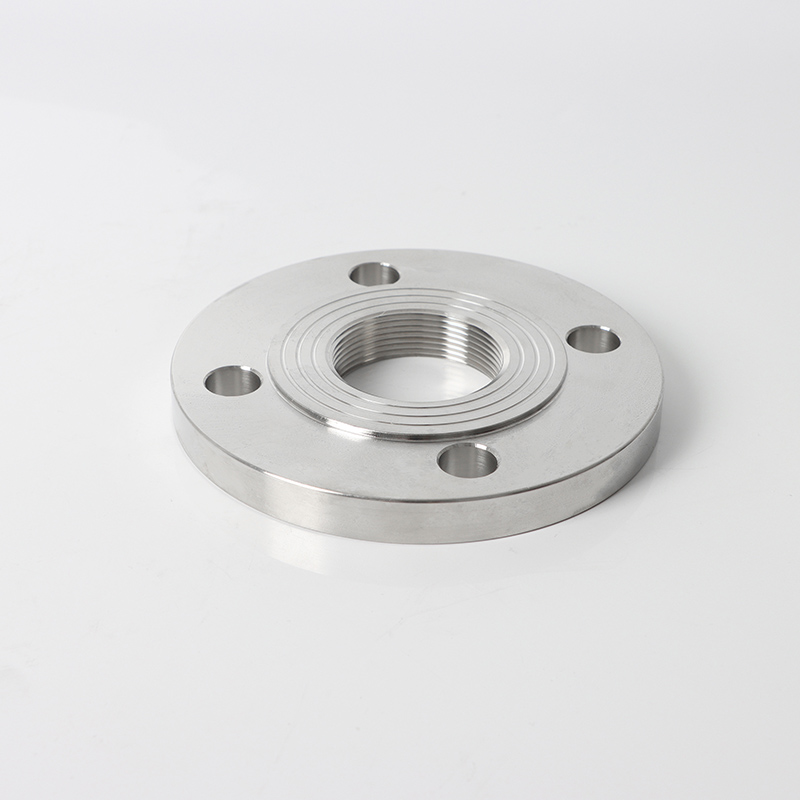

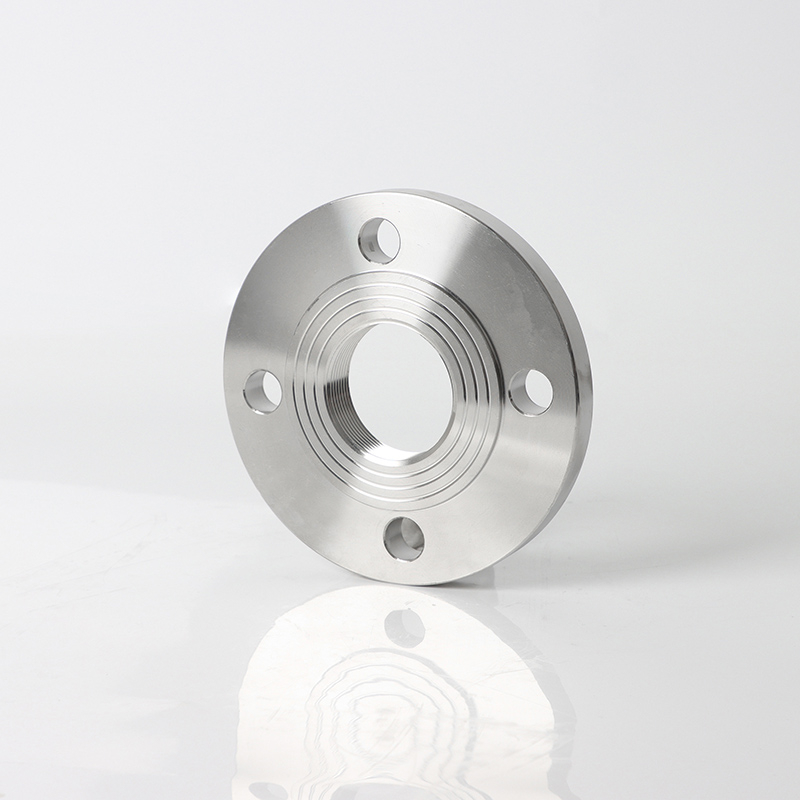

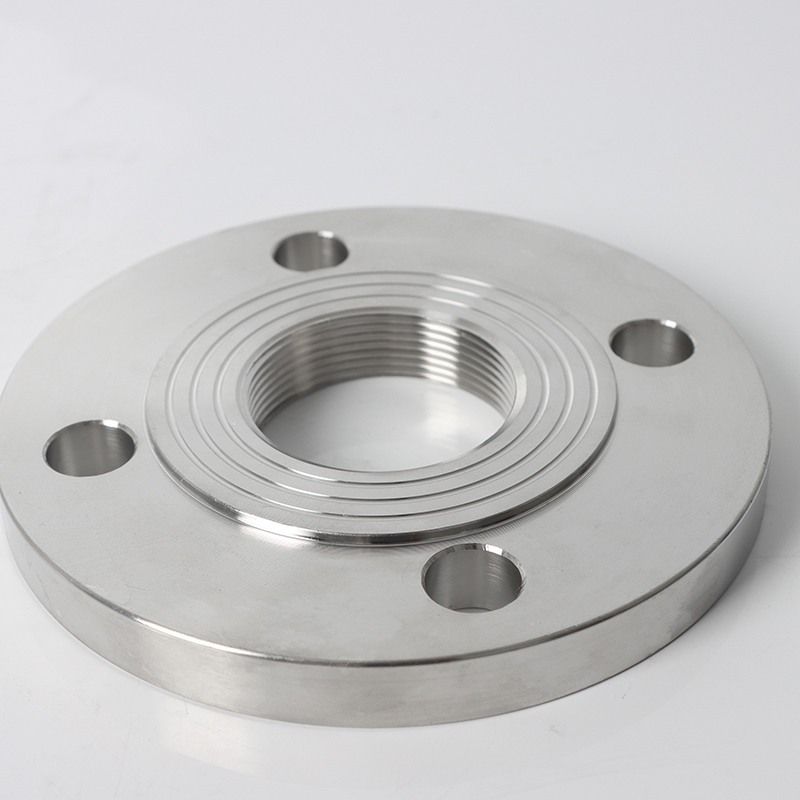

Mặt bích
SDFL

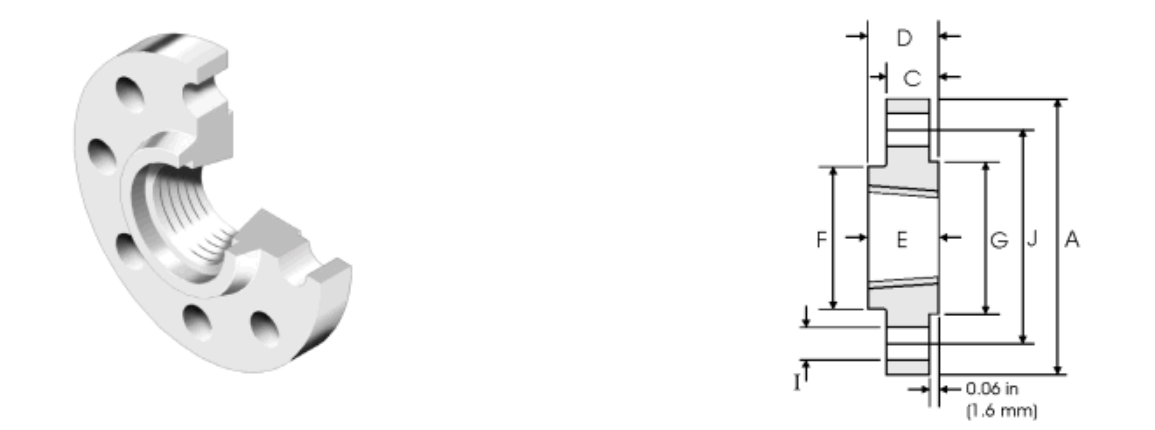

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 1.6 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 37.5 | 19 | 63.5 | 26.9 | 63.5 | 1.6 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 20.6 | 69.85 | 30.2 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 22.3 | 84 | 33.2 | 91.9 | 1.6 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 25.4 | 100 | 38.1 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 83.5 | 28.4 | 117.3 | 42.9 | 127 | 1.6 |
| 90 | 3-1/2 | 228.6 | 184.2 | 22.4 | 8 | 96 | 30.2 | 133.3 | 44.4 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.4 | 8 | 108.5 | 31.7 | 146 | 47.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.4 | 8 | 134 | 35 | 177.8 | 50.8 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.4 | 12 | 159.5 | 36.5 | 206.2 | 52.3 | 215.9 | 1.6 |
Ứng dụng
Các hệ thống không dây áp suất thấp/trung bình:
(1) Kết nối dụng cụ (đồng hồ đo, cảm biến).
(2) Hệ thống nước lửa (mặt bích mạ kẽm).
(3) Các đường điều khiển thủy lực/khí nén.
Vụ nổ/vùng tia lửa:
(1) Cây hóa dầu: Tránh hàn ở các khu vực dễ cháy.
(2) Hệ thống thông gió khai thác.
Điểm bảo trì thường xuyên:
(1) Vỏ lọc, đa tạp van.
(2) Các cổng lấy mẫu trong phòng thí nghiệm hóa học.
Đường ống có đường kính nhỏ:
(1) Tối ưu cho các đường ống DN15-DN100 (½ '-4 ').
(2) Việc niêm phong luồng làm giảm rủi ro rò rỉ so với đường kính lớn.
Đặc trưng
Cài đặt miễn phí hàn:
Vít trực tiếp lên các luồng ống bên ngoài (NPT/BSP).
Rủi ro và rủi ro tải trọng theo chu kỳ:
(1) Các luồng có thể nới lỏng dưới độ rung (yêu cầu tủ khóa chủ đề).
(2) Tránh trong các đường xả bơm/máy nén.
Phương pháp niêm phong chủ đề:
Độ tin cậy niêm phong phụ thuộc vào tính toàn vẹn của chủ đề.
