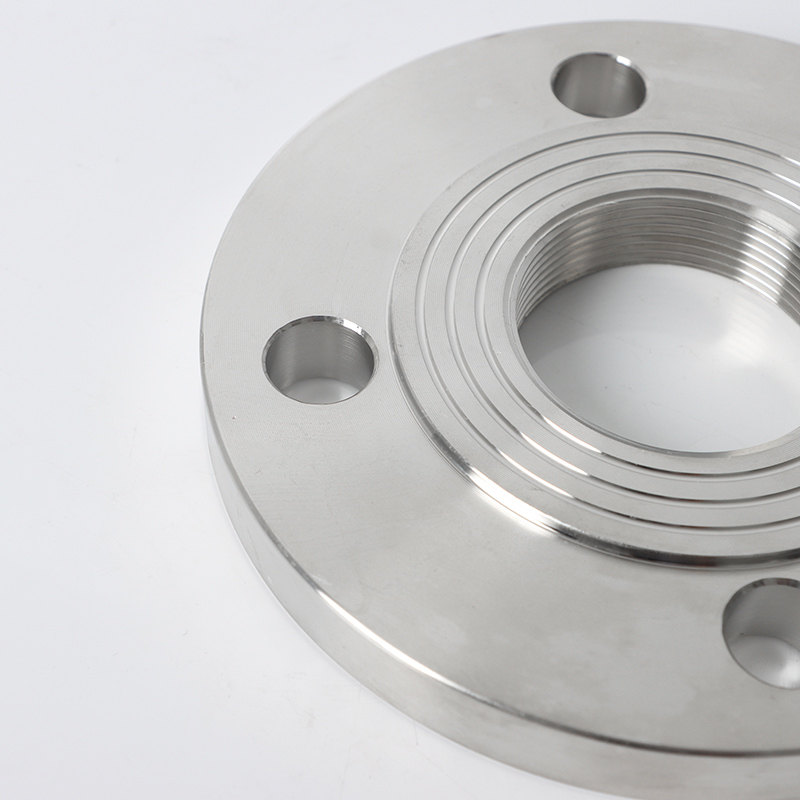

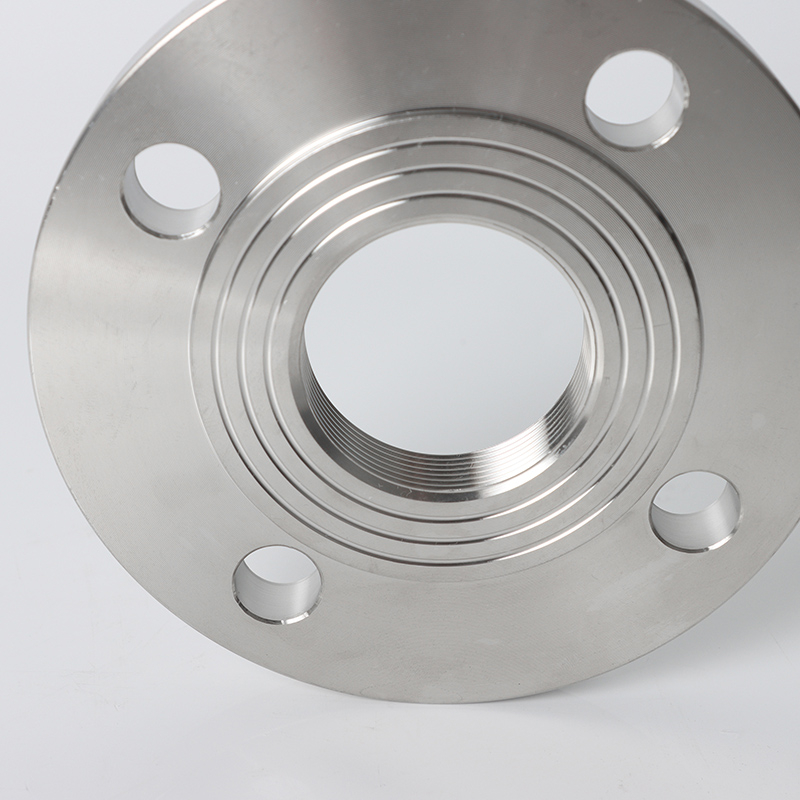

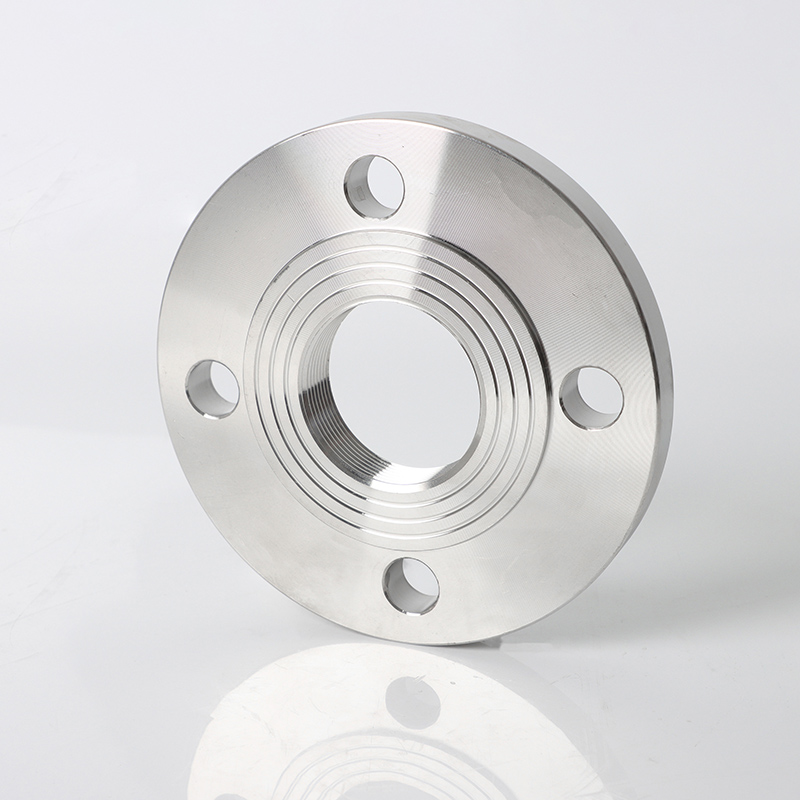

Mặt bích
SDFL
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | Ａ | Ｊ | I | Ｅ | Ｃ | Ｆ | Ｄ | Ｇ | ||
| １５ | 1/2 | ９５．３ | ６６．５ | １５．７ | ４ | １７ | １４．２ | ３８．１ | ２２．４ | ３５．１ | ６．４ |
| ２０ | 3/4 | １１７．３ | ８２．６ | １９．１ | ４ | ２２．５ | １５．７ | ４７．８ | ２５．４ | ４２．９ | ６．４ |
| ２５ | 1 | １２４ | ８８．９ | １９．１ | ４ | ２９ | １７．５ | ５３．８ | ２６．９ | ５０．８ | ６．４ |
| ３２ | 1-1/4 | １３３．４ | ９８．６ | １９．１ | ４ | ３７．５ | ２０．６ | ６３．５ | ２８．４ | ６３．５ | ６．４ |
| ４０ | 1-1/2 | １５５．４ | １１４．３ | ２２．４ | ４ | ４３．５ | ２２．４ | ６９．８５ | ３１．７５ | ７３．１５ | ６．４ |
| ５０ | 2 | １６５．１ | １２７ | １９．１ | ８ | ５５ | ２５．４ | ８４．１ | ３６．６ | ９１．９ | ６．４ |
| ６５ | 2-1/2 | １９０．５ | １４９．４ | ２２．４ | ８ | ７１ | ２８．４ | １００．１ | ４１．１ | １０４．６ | ６．４ |
| ８０ | 3 | ２０９．６ | １６８．１ | ２２．４ | ８ | ８３．５ | ３１．７５ | １１７．３ | ４６ | １２７ | ６．４ |
| ９０ | 3-1/2 | ２２８．６ | １８４．２ | ２５．４ | ８ | ９６ | ３５．１ | １３３．４ | ４９．３ | １３９．７ | ６．４ |
| １００ | 4 | ２７３．１ | ２１５．９ | ２５．４ | ８ | １０８．５ | ３８．１ | １５２．４ | ５３．８ | １５７．２ | ６．４ |
| １２５ | 5 | ３３０．２ | ２６６．７ | ２８．４ | ８ | １３４ | ４４．５ | １８９ | ６０．４５ | １８５．７ | ６．４ |
| １５０ | ６ | ３５５．６ | ２９２．１ | ２８．４ | １２ | １５９．５ | ４７．８ | ２２２．３ | ６６．５５ | ２１５．９ | ６．４ |
Các hệ thống và kịch bản đường ống công nghiệp ứng dụng
(1) Các ngành công nghiệp dầu, khí và hóa học:
Nhập khẩu thiết bị nhỏ: Bỏ qua kết nối cho máy bơm, van và bộ lọc để tránh hàn ảnh hưởng đến bảo trì thiết bị
(2) Công nghiệp điện và năng lượng:
Các đường ống phụ trợ năng lượng hạt nhân: Hệ thống cấp độ không an toàn (như Bypass nước làm mát)
Hệ thống nhiệt: Đường ống phục hồi ngưng tụ của nhà máy điện, nhiệt độ ≤ 200 ° C
(3) Kỹ thuật xử lý nước và bảo vệ môi trường
Xử lý nước thải công nghiệp: Mặt bích kháng axit (như Hastelloy) được sử dụng để điều chỉnh pH. Mô -đun màng ngược áp suất cao (RO) Mô -đun kết nối đường ống phía trước/phía sau.
Thiết bị khử mặn: Kết nối đường ống phía trước/phía sau áp suất cao (RO).
(4) Kỹ thuật tàu và đại dương:
Các đường ống phụ trợ ngoài khơi, như hệ thống nước lửa và đường ống điều khiển thủy lực.
Hệ thống nhiên liệu/chất bôi trơn của tàu: Kết nối ren của đường ống áp suất trung bình (lớp 600lb).
Mô tả tham số
ANSI B16.5 tiêu chuẩn (ASME B16.5)
Lớp xếp hạng áp lực 600lb (xấp xỉ PN10 ~ PN40)
Vật liệu: Thép carbon (A105), Thép không gỉ (304/316), Thép hợp kim (F11/F22)
Bề mặt bề mặt lồi (RF), bề mặt phẳng (FF)
Nhiệt độ áp dụng -29 ° C ~+200 ° C (thép carbon), -196 ° C ~+400 ° C (thép không gỉ)
Loại chủ đề NPT (Chủ đề Taper tiêu chuẩn của Mỹ), BSPT (Chủ đề Taper tiêu chuẩn của Anh)
