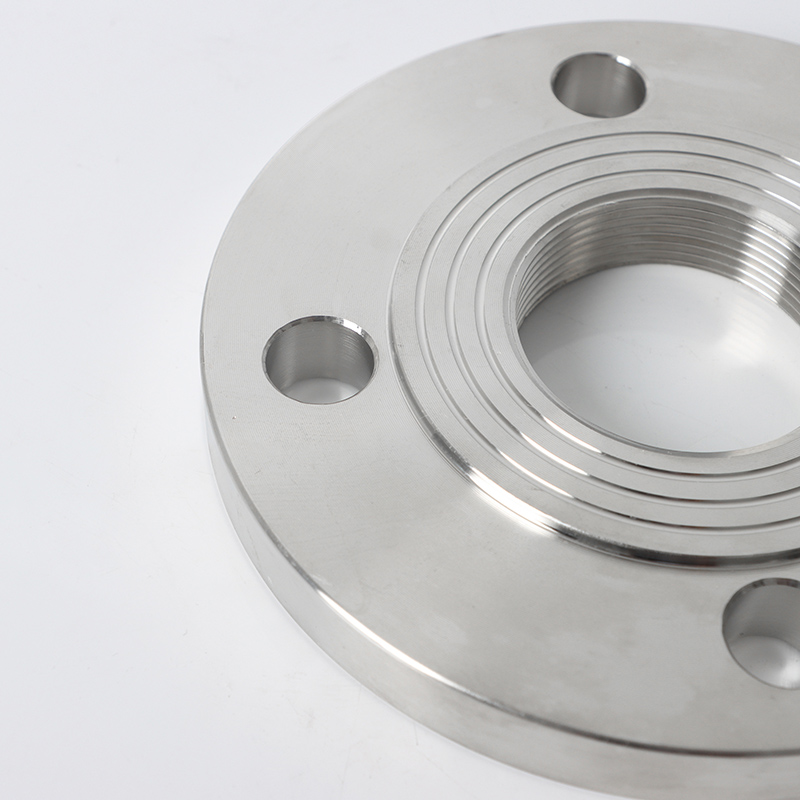

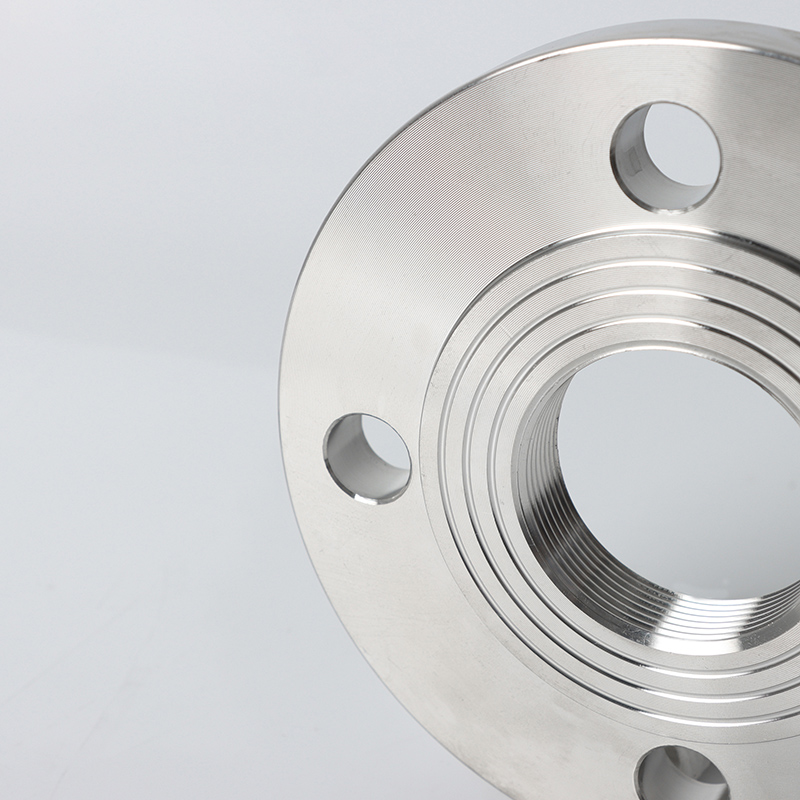

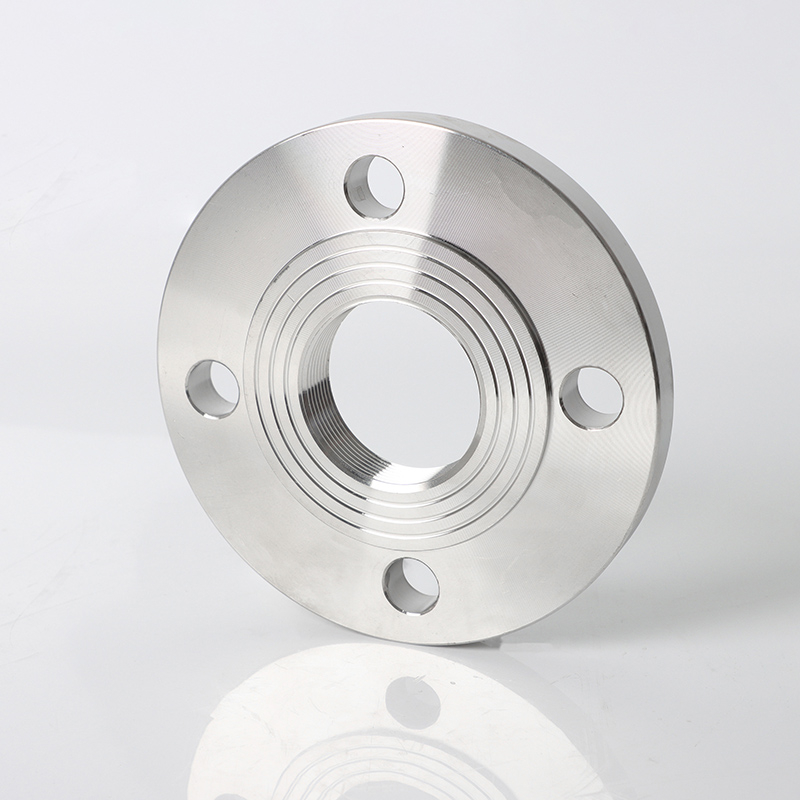

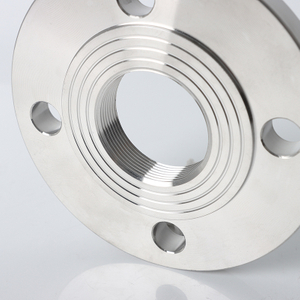

Mặt bích
SDFL

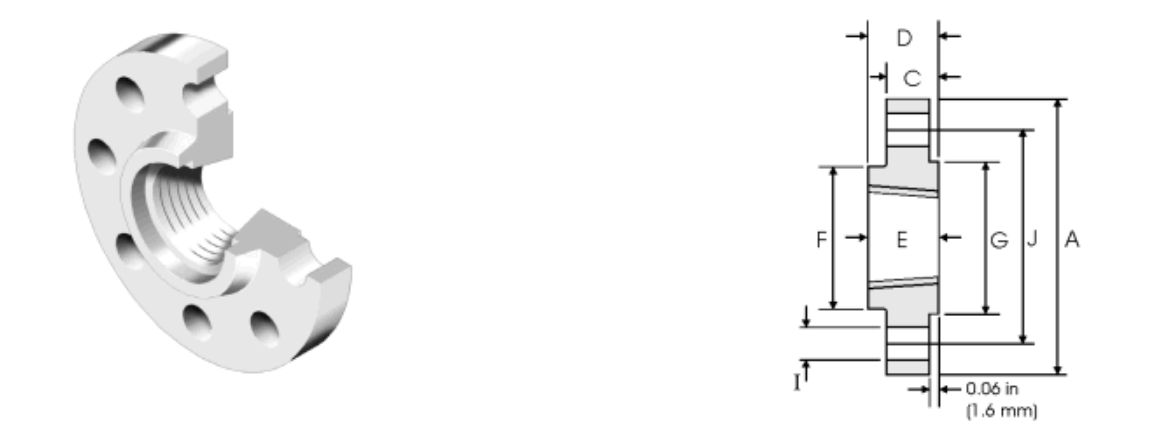

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 17 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 22.5 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 29 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 117.3 | 88.9 | 15.7 | 4 | 37.5 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1/2 | 127 | 98.6 | 15.7 | 4 | 43.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 55 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1/2 | 177.8 | 139.7 | 19.1 | 4 | 71 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 83.5 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1/2 | 215.9 | 177.8 | 19.1 | 8 | 96 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 108.5 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 134 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 159.5 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |
Ứng dụng & tính năng của mặt bích có ren
Kịch bản ứng dụng ：
1. Đường ống tiện ích áp suất (nước/gas), hệ thống phun nước lửa để cài đặt nhanh
2. Máy bơm đo sáng, các đường không khí (≤nps 2 ')
3. Điểm mẫu, điểm kết nối đo (không yêu cầu công việc nóng)
4. Bộ điều hợp kẹp vệ sinh cho ống không gỉ (tuân thủ EHEDG)
5. Đường ống tàu hiện đại, đường tránh bảo trì có thể tháo rời
Các tính năng chính ：
1. Cài đặt miễn phí: Tiết kiệm 60% Lao động so với hàn
2. Các chủ đề được đặt
3
4.Rusable (> 5 chu kỳ): Chỉ thay thế miếng đệm để bảo trì
Thoan hơn 5,30% so với mặt bích WN cho không gian chật hẹp
Cảnh báo quan trọng ： Mặt bích ren không phải là phổ quát! Việc lạm dụng trong các hệ thống áp suất cao có thể gây ra sự lột xác → rò rỉ thảm khốc.
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 17 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 22.5 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 29 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 117.3 | 88.9 | 15.7 | 4 | 37.5 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1/2 | 127 | 98.6 | 15.7 | 4 | 43.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 55 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1/2 | 177.8 | 139.7 | 19.1 | 4 | 71 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 83.5 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1/2 | 215.9 | 177.8 | 19.1 | 8 | 96 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 108.5 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 134 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 159.5 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |
Ứng dụng & tính năng của mặt bích có ren
Kịch bản ứng dụng ：
1. Đường ống tiện ích áp suất (nước/gas), hệ thống phun nước lửa để cài đặt nhanh
2. Máy bơm đo sáng, các đường không khí (≤nps 2 ')
3. Điểm mẫu, điểm kết nối đo (không yêu cầu công việc nóng)
4. Bộ điều hợp kẹp vệ sinh cho ống không gỉ (tuân thủ EHEDG)
5. Đường ống tàu hiện đại, đường tránh bảo trì có thể tháo rời
Các tính năng chính ：
1. Cài đặt miễn phí: Tiết kiệm 60% Lao động so với hàn
2. Các chủ đề được đặt
3
4.Rusable (> 5 chu kỳ): Chỉ thay thế miếng đệm để bảo trì
Thoan hơn 5,30% so với mặt bích WN cho không gian chật hẹp
Cảnh báo quan trọng ： Mặt bích ren không phải là phổ quát! Việc lạm dụng trong các hệ thống áp suất cao có thể gây ra sự lột xác → rò rỉ thảm khốc.
