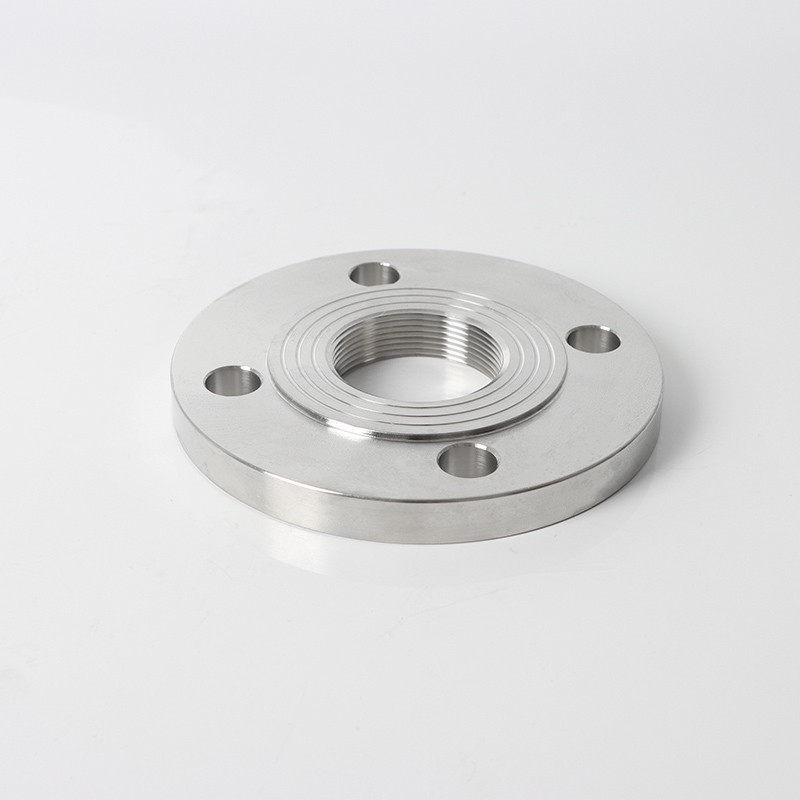

Mặt bích
SDFL

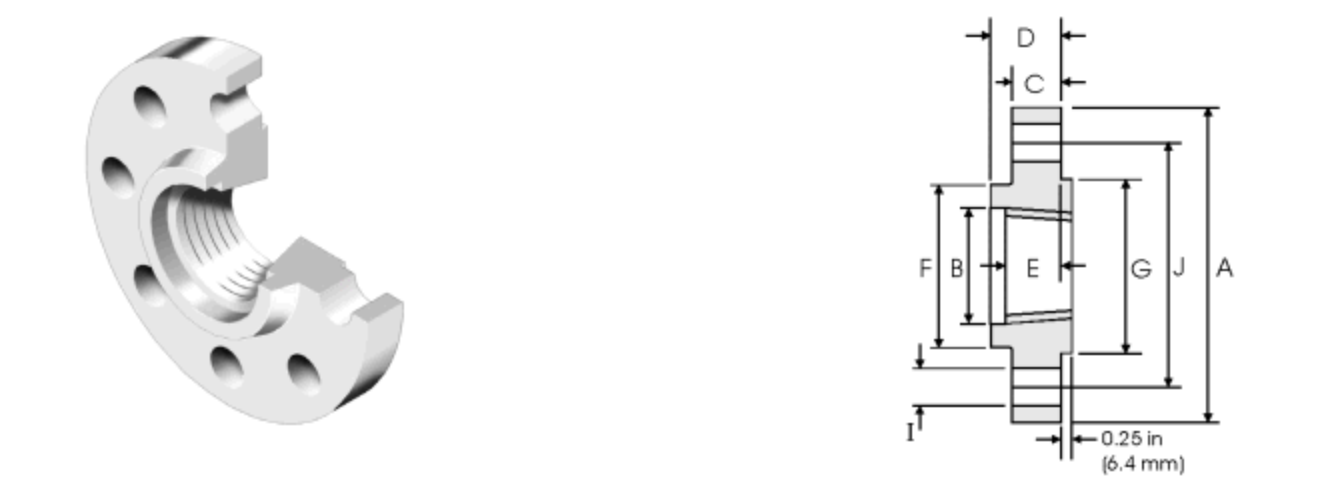

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | Ｃ | Ｆ | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 83.5 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 108.5 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 134 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 159.5 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
Kịch bản ứng dụng Mô tả tài liệu
(1) Tuân thủ ANSI B16.5, ASME B16.47, DIN, JIS và các tiêu chuẩn khác để đảm bảo khả năng thay thế.
Vật liệu đa dạng:
(1) Thép không gỉ (304/316/316L): kháng ăn mòn, phù hợp cho các ngành công nghiệp hóa học và thực phẩm.
(2) Thép carbon (A105): Kinh tế và bền, phù hợp cho các đường ống công nghiệp nói chung.
.
Định nghĩa cốt lõi và thông số kỹ thuật tiêu chuẩn

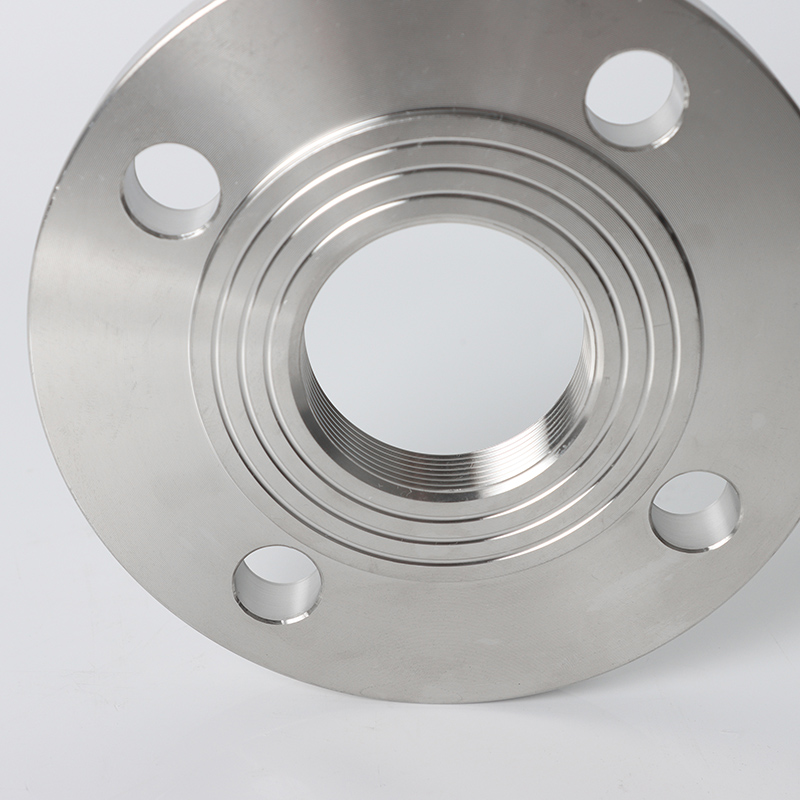

Mặt bích ANSI 900lb là một mặt bích có ren áp suất cao tuân thủ nghiêm ngặt tiêu chuẩn ASME B16.5. Các tính năng chính như sau:
Xếp hạng áp suất: Lớp 900lb (tương ứng với PN15 ~ PN65, khoảng 15.3MPa)
Phương pháp kết nối: Cổ mặt bích có các luồng bên trong (NPT/BSPT), được đặt trực tiếp vào các luồng bên ngoài của đường ống
Loại bề mặt niêm phong:
Bề mặt lồi (RF): Tiêu chuẩn, miếng đệm kim loại (như miếng đệm được bọc) là bắt buộc
Bề mặt kết nối vòng (RTJ): Được sử dụng cho điều kiện áp suất cao (yêu cầu thứ tự đặc biệt)
