| Số: | |
|---|---|

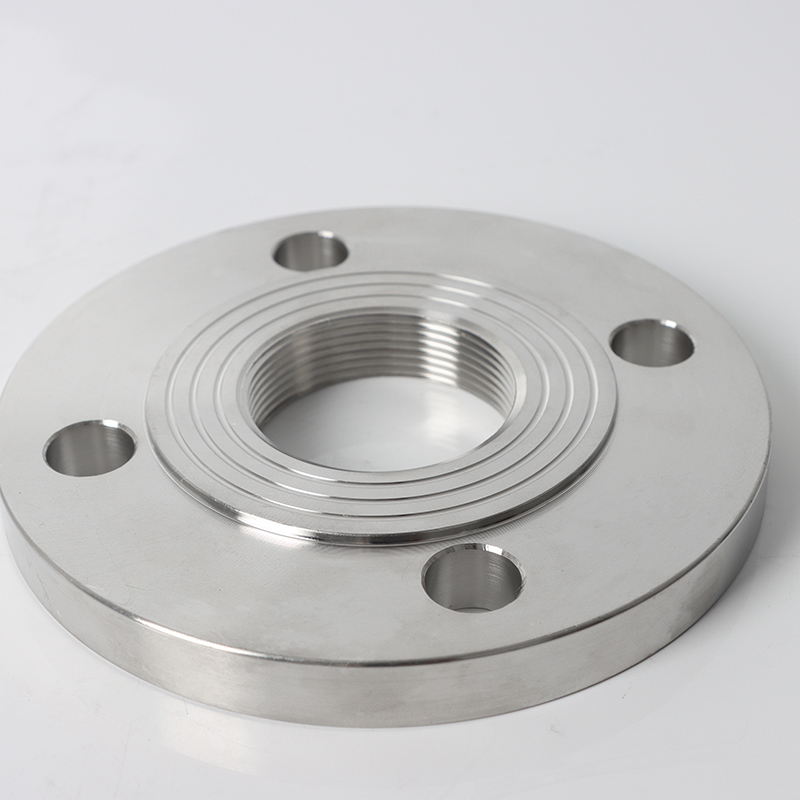

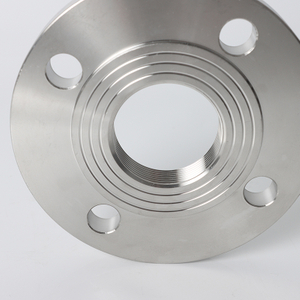

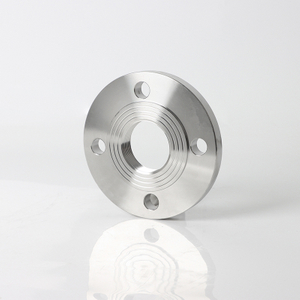

Mặt bích
SDFL

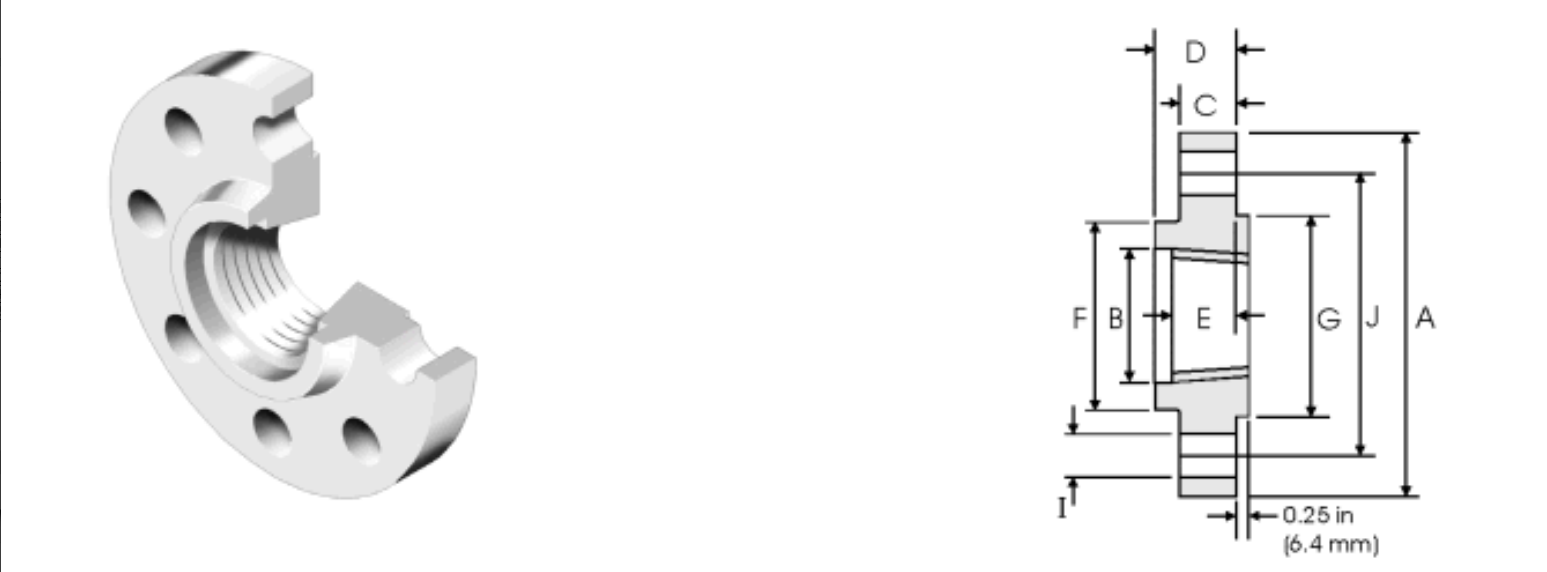

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | 6.4 | |
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |

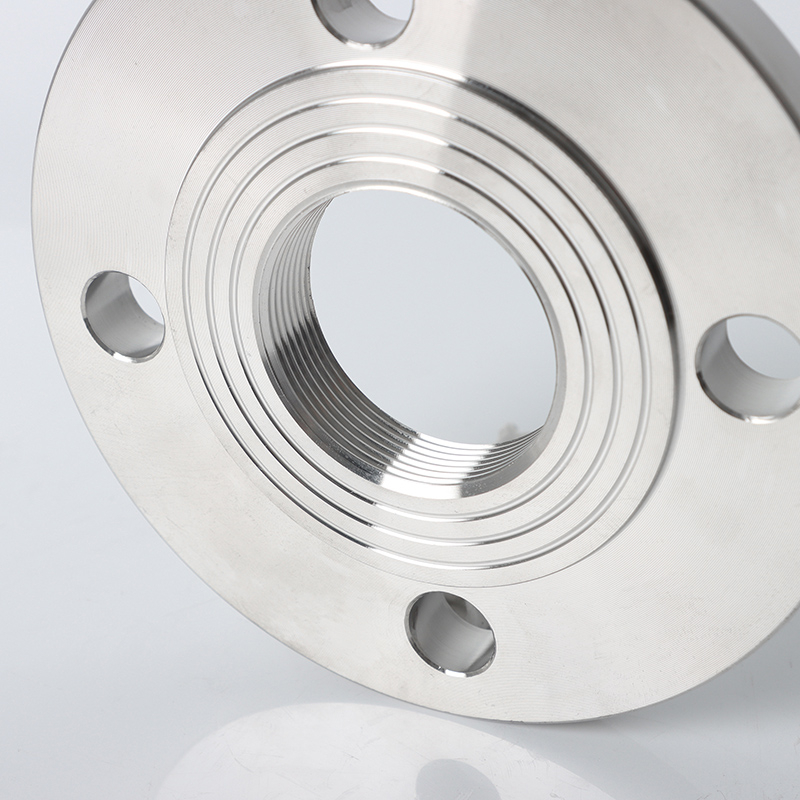

Công nghệ củng cố chủ đề:
Quá trình cuộn lạnh: tăng sức mạnh tăng 40% so với các sợi cắt
Xử lý lớp phủ bằng laser: Hàn bề mặt chống mài mòn hợp kim 6
Đổi mới niêm phong:
Bimetallic tự thắt chặt miếng đệm: áp suất càng cao, hiệu suất niêm phong càng mạnh (áp dụng cho bề mặt RTJ)
Niêm phong lớp phủ nano
Mã thiết kế
Tính toán độ dày thành công thức ASME B16.34: T ≥ (P × D)/(2S × E+0,8p)
Độ dài tham gia của chủ đề Đường kính danh nghĩa 1,5 lần (DN40 yêu cầu ≥ 60mm)
Tải trọng bu lông điều khiển lực trước được tính theo Phụ lục O của ASME PCC-1
Kiểm tra NDE thử nghiệm siêu âm 100% (UT)+Thử nghiệm thâm nhập chất lỏng (PT)
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | 6.4 | |
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
Công nghệ củng cố chủ đề:
Quá trình cuộn lạnh: tăng sức mạnh tăng 40% so với các sợi cắt
Xử lý lớp phủ bằng laser: Hàn bề mặt chống mài mòn hợp kim 6
Đổi mới niêm phong:
Bimetallic tự thắt chặt miếng đệm: áp suất càng cao, hiệu suất niêm phong càng mạnh (áp dụng cho bề mặt RTJ)
Niêm phong lớp phủ nano
Mã thiết kế
Tính toán độ dày thành công thức ASME B16.34: T ≥ (P × D)/(2S × E+0,8p)
Độ dài tham gia của chủ đề Đường kính danh nghĩa 1,5 lần (DN40 yêu cầu ≥ 60mm)
Tải trọng bu lông điều khiển lực trước được tính theo Phụ lục O của ASME PCC-1
Kiểm tra NDE thử nghiệm siêu âm 100% (UT)+Thử nghiệm thâm nhập chất lỏng (PT)
