| Số: | |
|---|---|

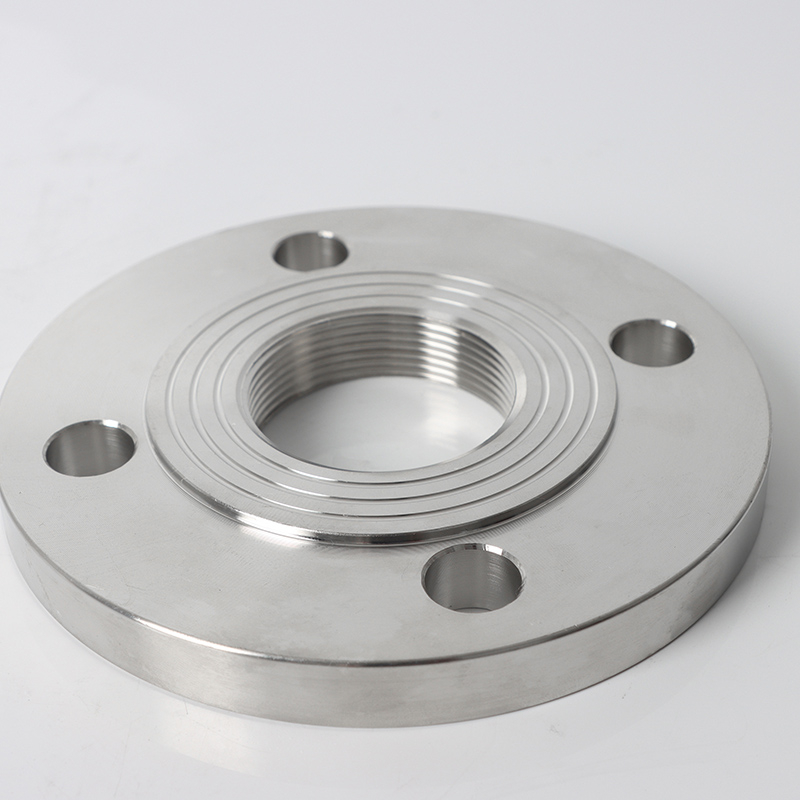

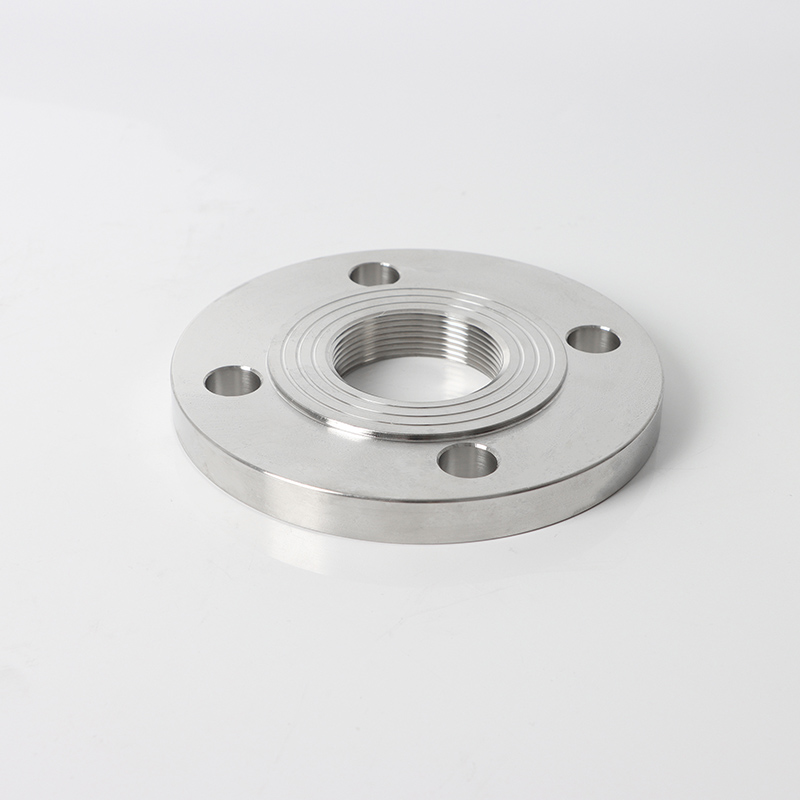

Mặt bích
SDFL

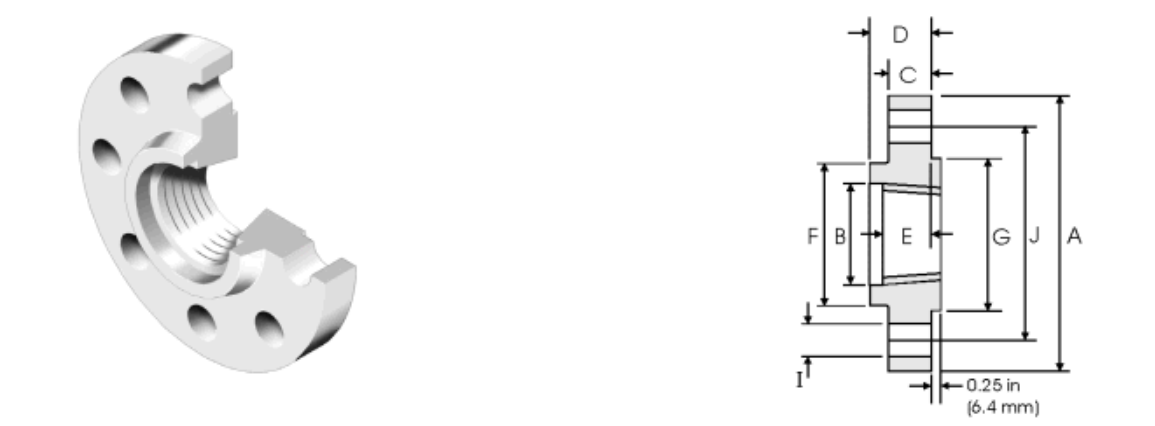

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 37.5 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 83.5 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 96 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 108.5 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 134 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 159.5 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
Hệ thống đường ống áp suất thấp/đường kính nhỏ:
(1) Thường được sử dụng để vận chuyển các chất lỏng áp suất thấp như nước, không khí, hơi nước, dầu, v.v.
(2) Thích hợp nhất cho các đường ống DN15-DN100 (nửa '-4 ').
(3) so với đường kính lớn hơn, các con dấu ren có thể làm giảm nguy cơ rò rỉ.
Môi trường cài đặt với không gian hạn chế:
(1) Mặt bích sợi bên trong được kết nối trực tiếp với đường ống thông qua các luồng mà không cần hàn, phù hợp với các khu vực hẹp hoặc khó hàn
vấn đề cần được chú ý:
(1) Nó cần được sử dụng cùng với chất bịt kín (như Loctite), băng thô hoặc miếng đệm kim loại để đảm bảo niêm phong.
(2) Độ rung dài hạn có thể gây ra các luồng lỏng lẻo, cần kiểm tra thường xuyên
.

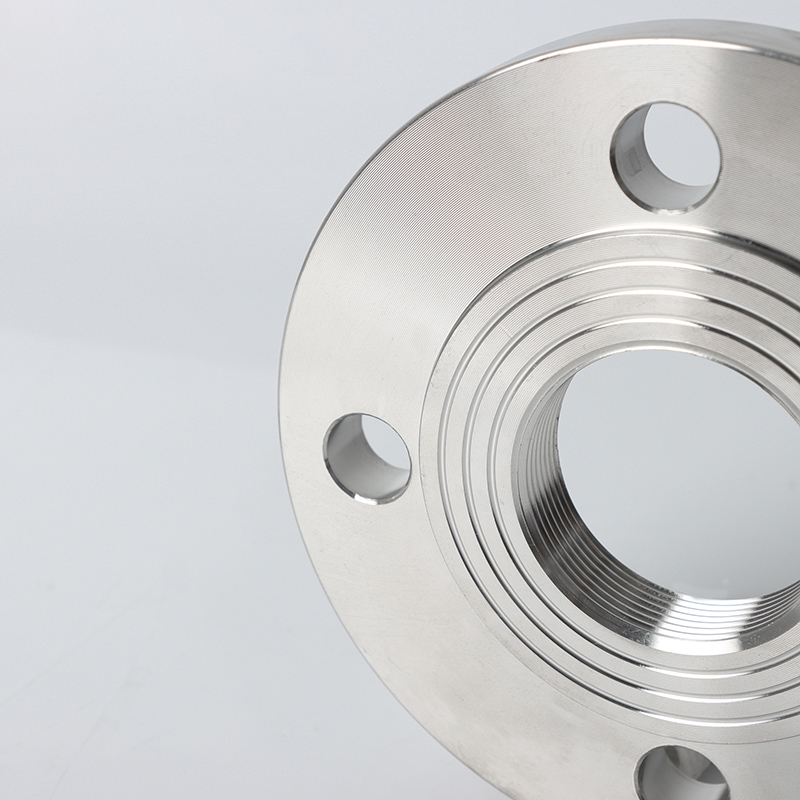

Thiết kế chủ đề nội bộ:
(1) Lỗ bên trong mặt bích được gia công bằng chỉ nữ, có thể được vặn trực tiếp vào các ống hoặc phụ kiện của nam mà không cần hàn.
Loại mặt bích:
(1) Mặt phẳng (FF): Thích hợp cho các ứng dụng niêm phong áp suất thấp, không quan trọng.
(2) RF (mặt nâng lên): Được trang bị các rãnh đệm niêm phong để cải thiện hiệu suất niêm phong.
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 37.5 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 83.5 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 96 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 108.5 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 134 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 159.5 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
Hệ thống đường ống áp suất thấp/đường kính nhỏ:
(1) Thường được sử dụng để vận chuyển các chất lỏng áp suất thấp như nước, không khí, hơi nước, dầu, v.v.
(2) Thích hợp nhất cho các đường ống DN15-DN100 (nửa '-4 ').
(3) so với đường kính lớn hơn, các con dấu ren có thể làm giảm nguy cơ rò rỉ.
Môi trường cài đặt với không gian hạn chế:
(1) Mặt bích sợi bên trong được kết nối trực tiếp với đường ống thông qua các luồng mà không cần hàn, phù hợp với các khu vực hẹp hoặc khó hàn
vấn đề cần được chú ý:
(1) Nó cần được sử dụng cùng với chất bịt kín (như Loctite), băng thô hoặc miếng đệm kim loại để đảm bảo niêm phong.
(2) Độ rung dài hạn có thể gây ra các luồng lỏng lẻo, cần kiểm tra thường xuyên
.
Thiết kế chủ đề nội bộ:
(1) Lỗ bên trong mặt bích được gia công bằng chỉ nữ, có thể được vặn trực tiếp vào các ống hoặc phụ kiện của nam mà không cần hàn.
Loại mặt bích:
(1) Mặt phẳng (FF): Thích hợp cho các ứng dụng niêm phong áp suất thấp, không quan trọng.
(2) RF (mặt nâng lên): Được trang bị các rãnh đệm niêm phong để cải thiện hiệu suất niêm phong.
