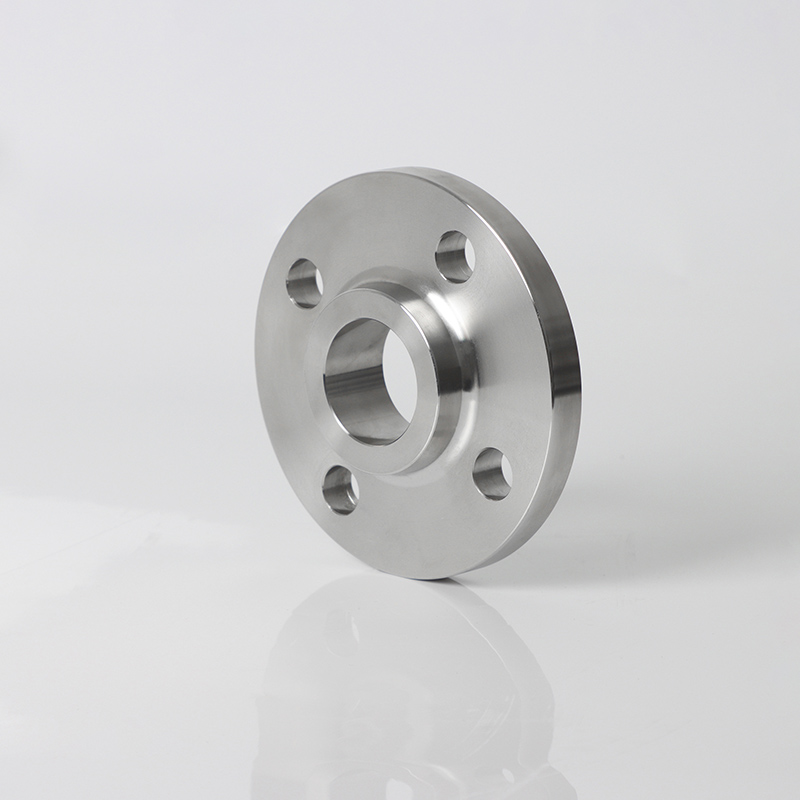

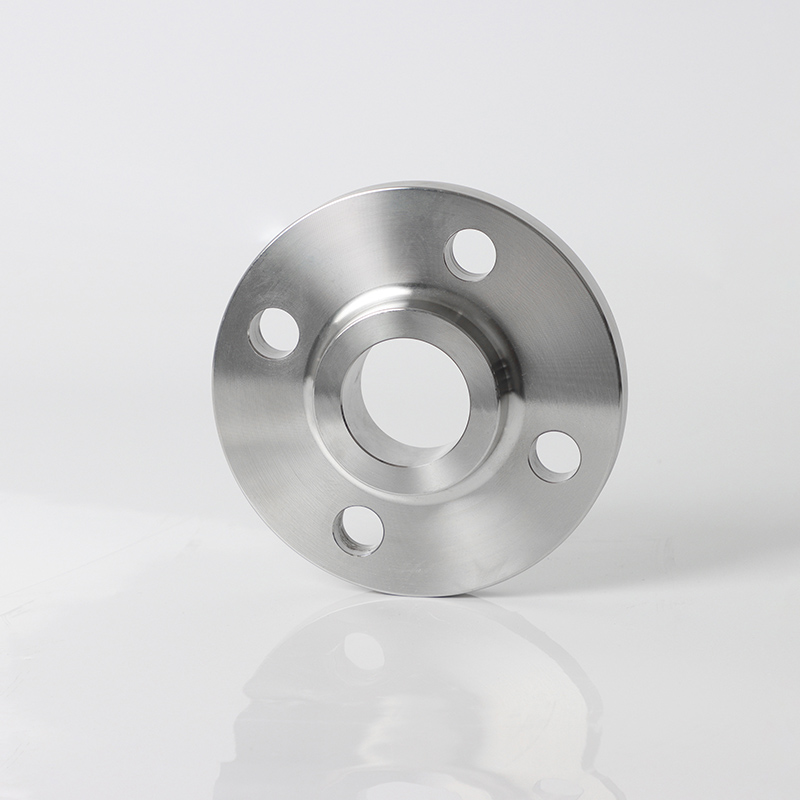

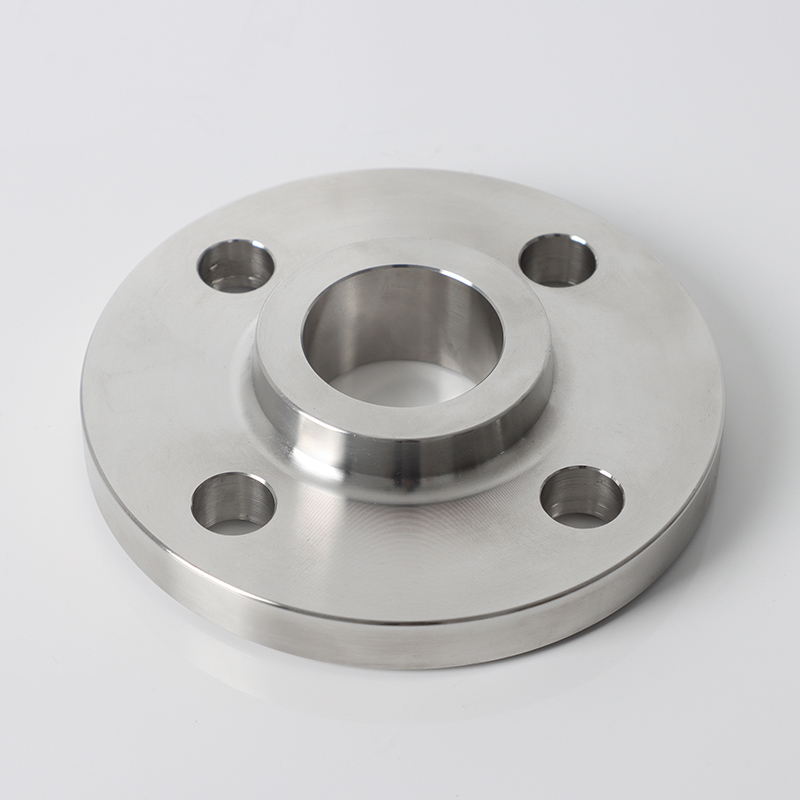

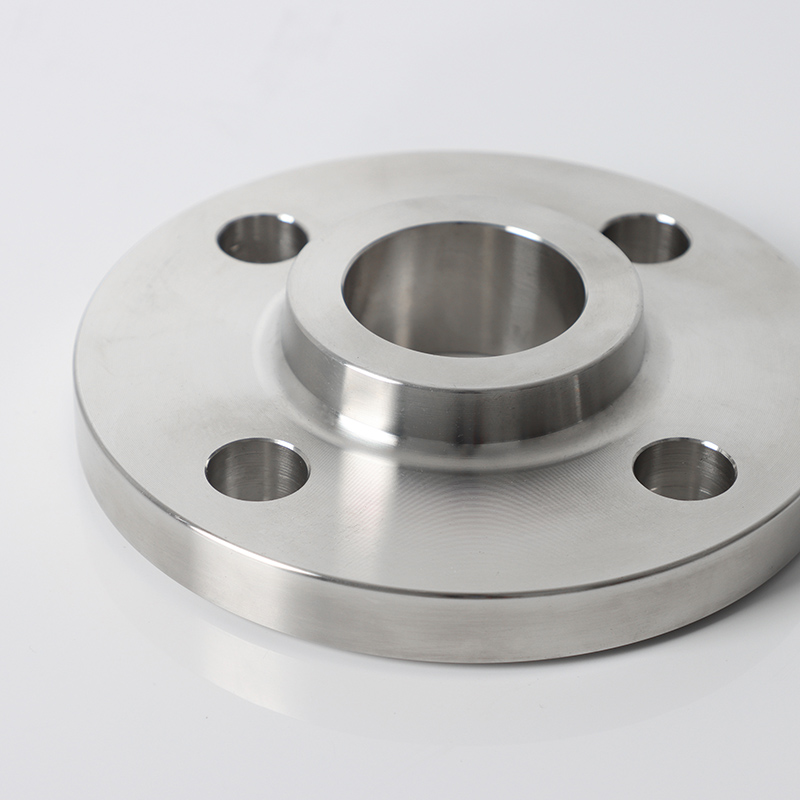

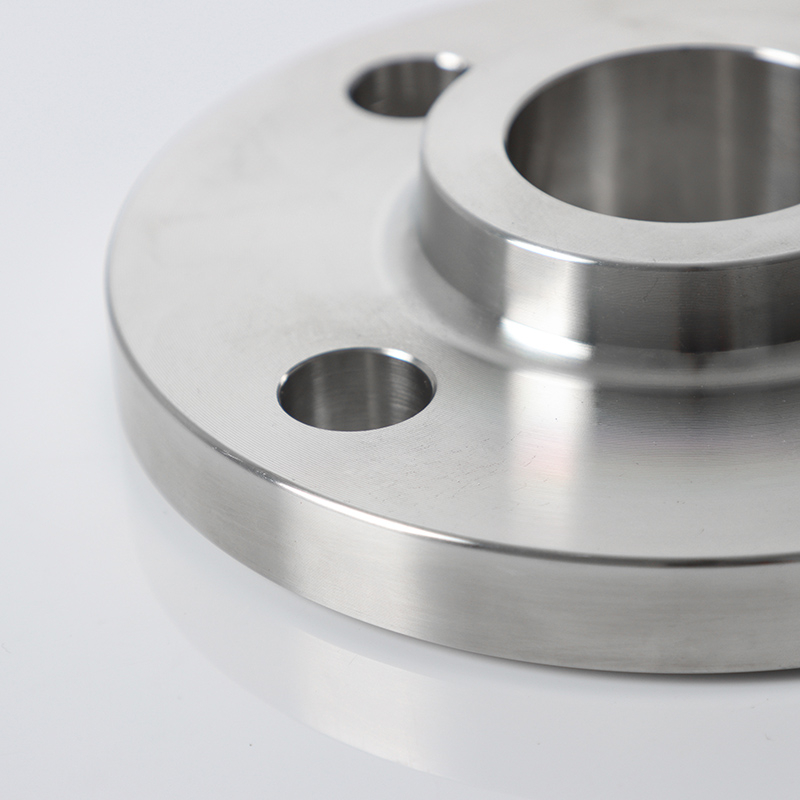

ANSI B16.5 1500lb Bón đồ hàn tiêu chuẩn Hoa Kỳ

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

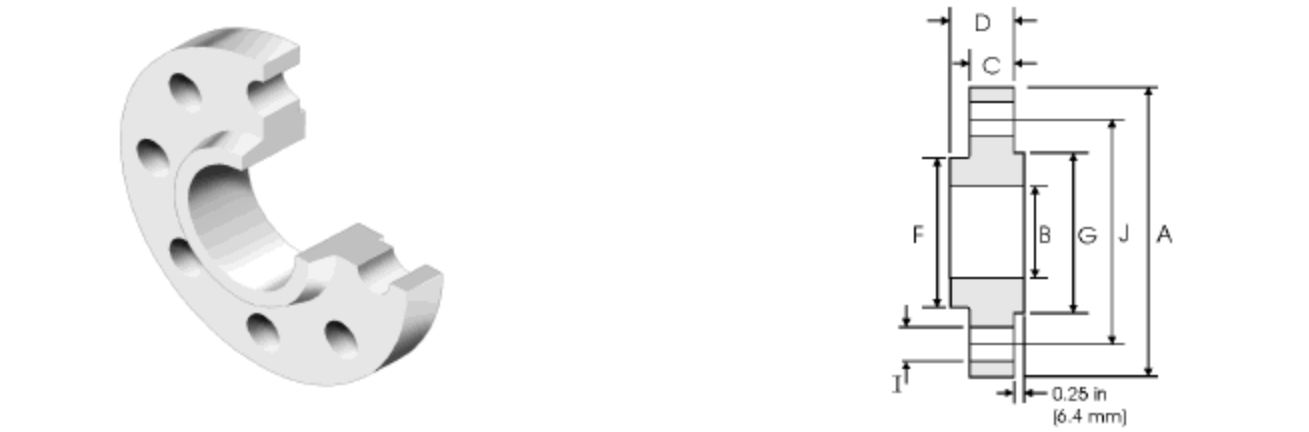

Kích thước danh nghĩa		Đường kính ngoài	Đường kính vòng tròn trung tâm	Đường kính lỗ bu lông	Số lỗ bu lông	Đường kính bên trong	Chiều cao vòng bích	Đường kính rãnh hàn	Mặt bích chiều cao tổng thể	Niêm phong đường kính mặt	Niêm phong chiều cao mặt
DN	NPS	A	J	I		B	C	F	D	G
15	1/2	120.6	82.6	22.4	4	22.4	22.4	38.1	31.7	35.1	6.4
20	3/4	130	88.9	22.4	4	27.7	25.4	44.4	35	42.9	6.4
25	1	149.3	101.6	25.4	4	34.5	28.4	52.3	41	50.8	6.4
32	1-1/4	158.7	111.3	25.4	4	43.2	28.4	63.5	41	63.5	6.4
40	1-1/2	177.8	124	28.4	4	49.5	31.7	69.85	44.5	73.15	6.4
50	2	215.9	165.1	25.4	8	62	38.1	104.6	57.15	91.9	6.4
65	2-1/2	244.3	190.5	28.4	8	74.7	41.1	123.9	63.5	104.6	6.4

Thiết kế các tính năng cấu trúc

Thiết kế tăng cường cổ:
Với cổ ngắn (trung tâm): So với mặt bích thông thường, cấu trúc cổ ngắn được thêm vào, giúp cải thiện độ cứng và điện trở uốn của mặt bích và phù hợp với áp suất cao hơn (như lớp 600 - 1500).
Groove chuyển tiếp: Một rãnh 30 ° - 45 ° được áp dụng ở khớp mông của cổ và đường ống, thuận tiện để hàn hoàn toàn khớp (CJP) và giảm nồng độ ứng suất.
  Phương pháp cài đặt:
Slip-on + Fillet Weld: Sau khi đường ống được chèn vào lỗ bên trong của mặt bích, hàn fillet được thực hiện ở cả hai mặt bên trong và bên ngoài (chiều cao hàn bên trong phải gấp 1,4 lần độ dày của thành ống).
Nó được cài đặt nhanh hơn mặt bích của WN, nhưng có chất lượng hàn cao hơn so với các mặt bích thông thường.
  Các loại bề mặt niêm phong:
Mặt cao (RF): Thích hợp cho chất lỏng trung bình và cao hoặc khí không ăn mòn (Lớp 150-600).

Khớp loại vòng (RTJ): Được sử dụng cho các khí áp suất cao (như khí tự nhiên, hydro) của lớp 900-1500, với niêm phong đáng tin cậy hơn.

Lựa chọn vật chất

Điều kiện hoạt động Các vật liệu khuyến nghị Tiêu chuẩn
áp suất thông thường ASTM A105 (Thép carbon) ASME B16.5
Nhiệt độ cao (-196 ° C) A350 LF3 (Thép carbon ở nhiệt độ thấp) ASME B31.3
(≤600 ° C) ASTM A182 F11/F22 (thép
crom
