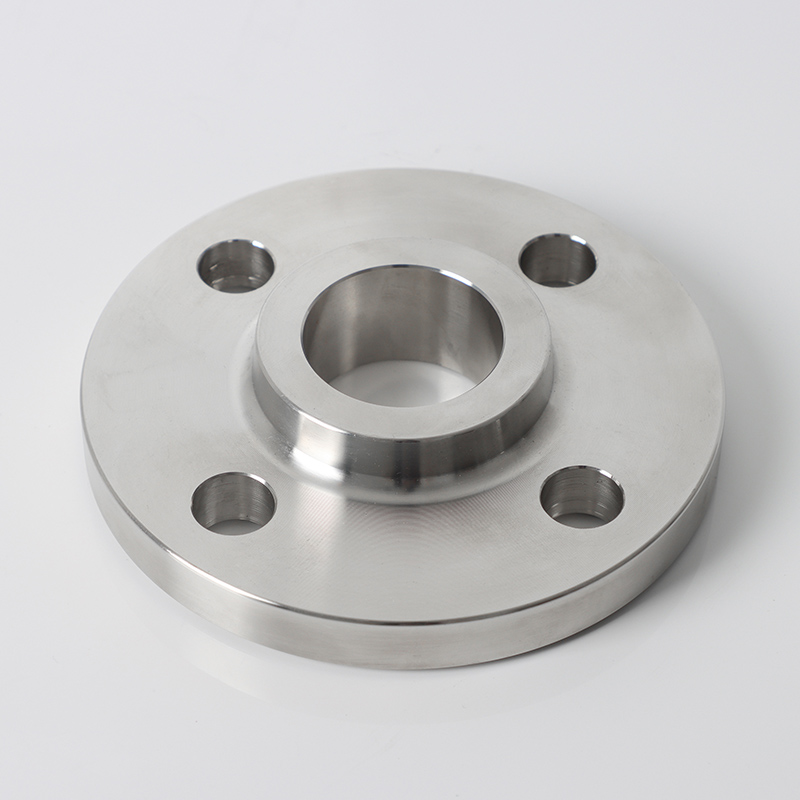

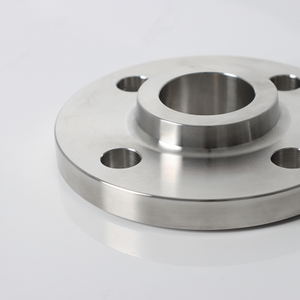

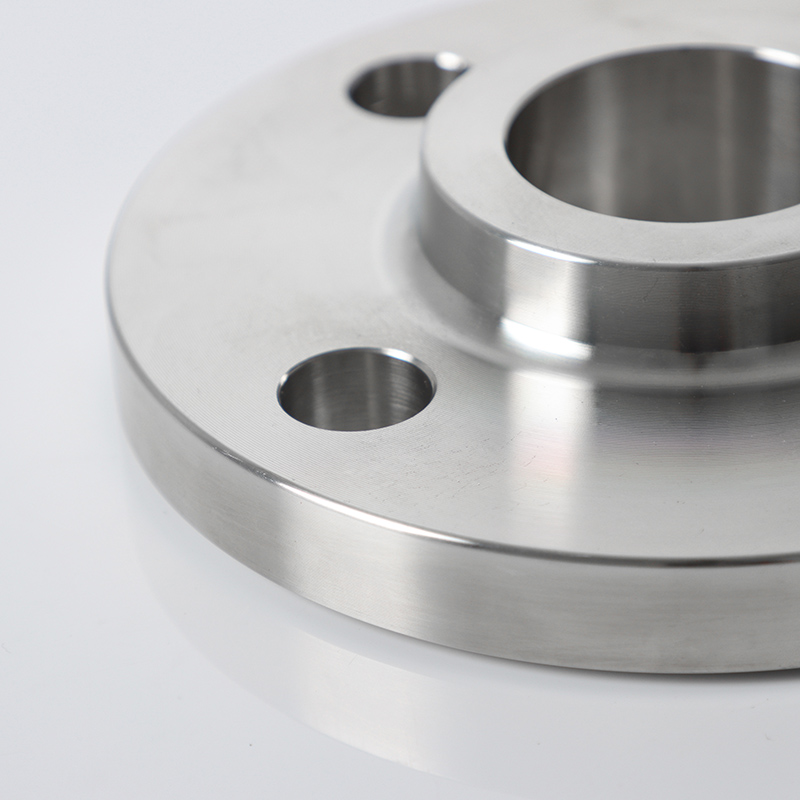

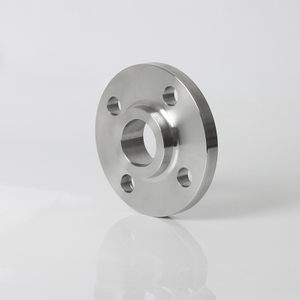

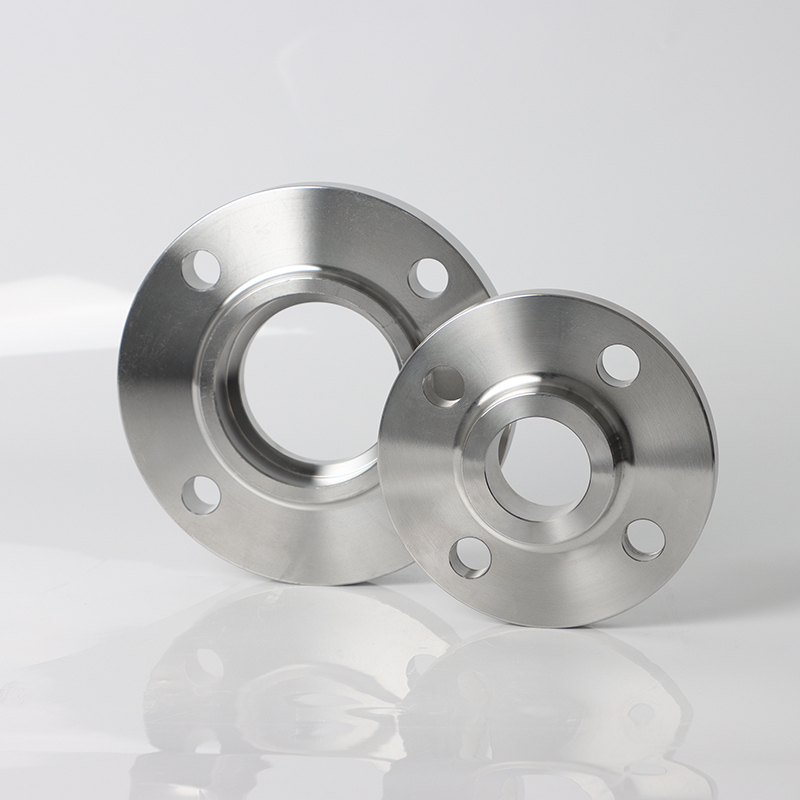

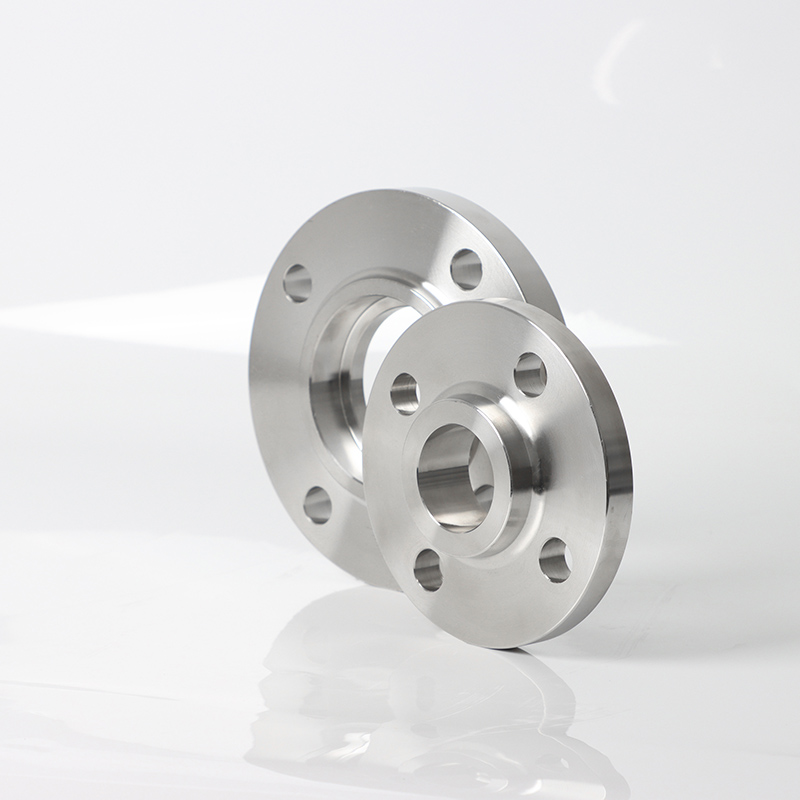

Vì vậy, mặt bích
SDFL

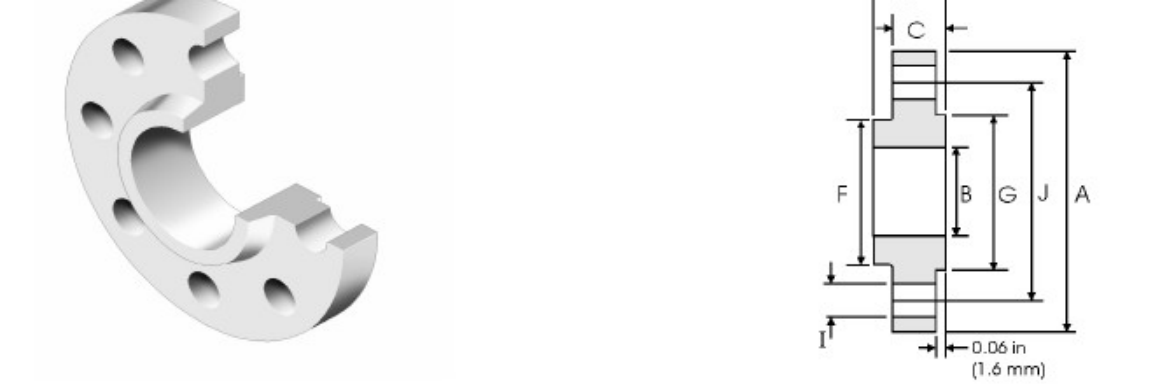

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 22.4 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 27.7 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 34.5 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 117.3 | 88.9 | 15.7 | 4 | 43.2 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1/2 | 127 | 98.6 | 15.7 | 4 | 49.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 62 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1/2 | 177.8 | 139.7 | 19.1 | 4 | 74.7 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 90.7 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1/2 | 215.9 | 177.8 | 19.1 | 8 | 103.4 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 116.1 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 143.8 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 170.7 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |
| 200 | 8 | 342.9 | 298.5 | 22.4 | 8 | 221.5 | 28.4 | 246.1 | 44.5 | 269.7 | 1.6 |
| 250 | 10 | 406.4 | 362 | 25.4 | 12 | 276.3 | 30.2 | 304.8 | 49.3 | 323.9 | 1.6 |
| 300 | 12 | 482.6 | 431.8 | 25.4 | 12 | 327.1 | 31.75 | 365.3 | 55.6 | 381 | 1.6 |
| 350 | 14 | 533.4 | 476.3 | 28.4 | 12 | 359.1 | 35.1 | 400.1 | 57.15 | 412.8 | 1.6 |
| 400 | 16 | 596.9 | 539.8 | 28.4 | 16 | 410.5 | 36.6 | 457.2 | 63.5 | 469.9 | 1.6 |
| 450 | 18 | 635 | 577.9 | 31.8 | 16 | 461.8 | 39.6 | 505 | 68.3 | 533.4 | 1.6 |
| 500 | 20 | 698.5 | 635 | 31.8 | 20 | 513.1 | 42.9 | 558.8 | 73.15 | 584.2 | 1.6 |
| 600 | 24 | 812.8 | 749.3 | 35.1 | 20 | 616 | 47.8 | 663.4 | 82.6 | 692.2 | 1.6 |
Trường ứng dụng
Ngành công nghiệp dầu khí : Hệ thống đường ống áp lực trung bình thấp, bảo trì & kết nối tạm thời.
Hóa chất & Dược phẩm : Xử lý chất lỏng ăn mòn, chuyển đổi dòng đa sản phẩm.
Sức mạnh & năng lượng : Hệ thống làm mát thực vật nhiệt, năng lượng tái tạo.
Shipbuilding & Offshore : Hệ thống đẩy tàu, các đường phụ trợ nền tảng ngoài khơi.
Xử lý nước & thành phố : Mạng lưới cấp nước, nhà máy nước thải.
Thực phẩm & đồ uống: Đường ống vệ sinh, hệ thống sạch sẽ.
Xây dựng & HVAC: Hệ thống HVAC trung tâm, Mạng lưới phun nước lửa.
Khai thác & luyện kim: Vận chuyển bùn, nước làm mát lò luyện.
Đặc trưng
1. Cài đặt Easy:
(1) Trượt trực tiếp qua đầu ống, được căn chỉnh trước khi hàn.
(2) Chỉ yêu cầu các mối hàn fillet (bên trong và bên ngoài).
2. Chi phí:
(1) Chi phí vật liệu ít hơn ~ 30% so với mặt bích của WN.
(2) Giảm độ phức tạp gia công.
3. Thiết kế thực tế:
(1) Độ dài lắp ráp ngắn hơn so với mặt bích của WN.
(2) Lưu không gian trong bố cục chặt chẽ.
4. Khả năng chịu áp suất:
(1) Áp suất tối đa: Lớp 300 (PN40) ở nhiệt độ phòng.
(2) Sức mạnh giảm đáng kể ở nhiệt độ cao.
5. Rủi ro tập trung:
(1) Chuyển đổi đột ngột tại các mối hàn gây ra căng thẳng cao hơn.
(2) Không phù hợp với tải trọng theo chu kỳ/sốc.
6. Truy cập NDT được giới hạn:
Mối hàn phi lê bên trong Khó kiểm tra qua RT/UT.
