Vì vậy, mặt bích
SDFL

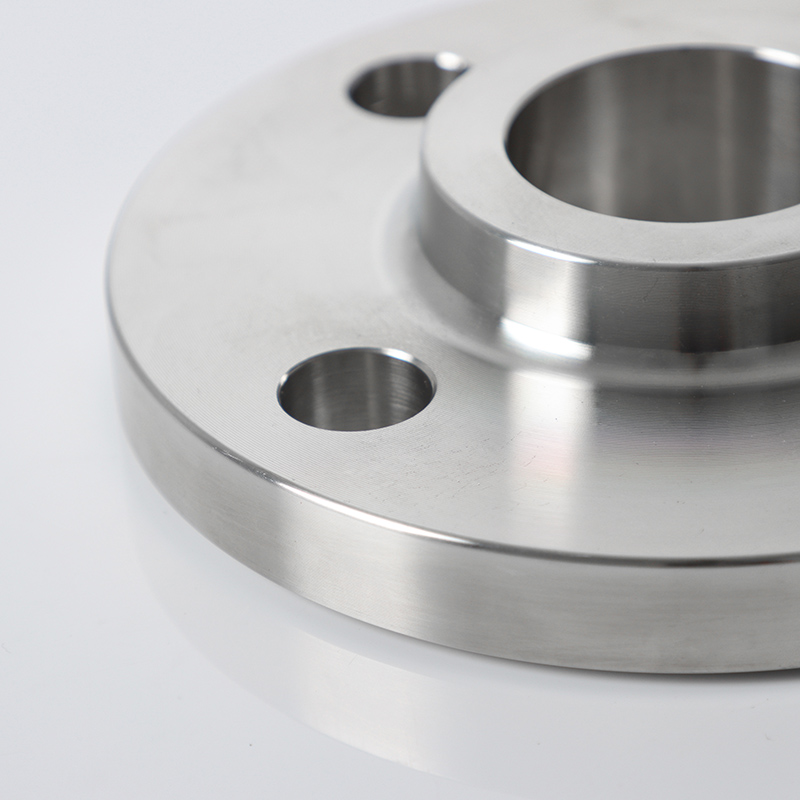

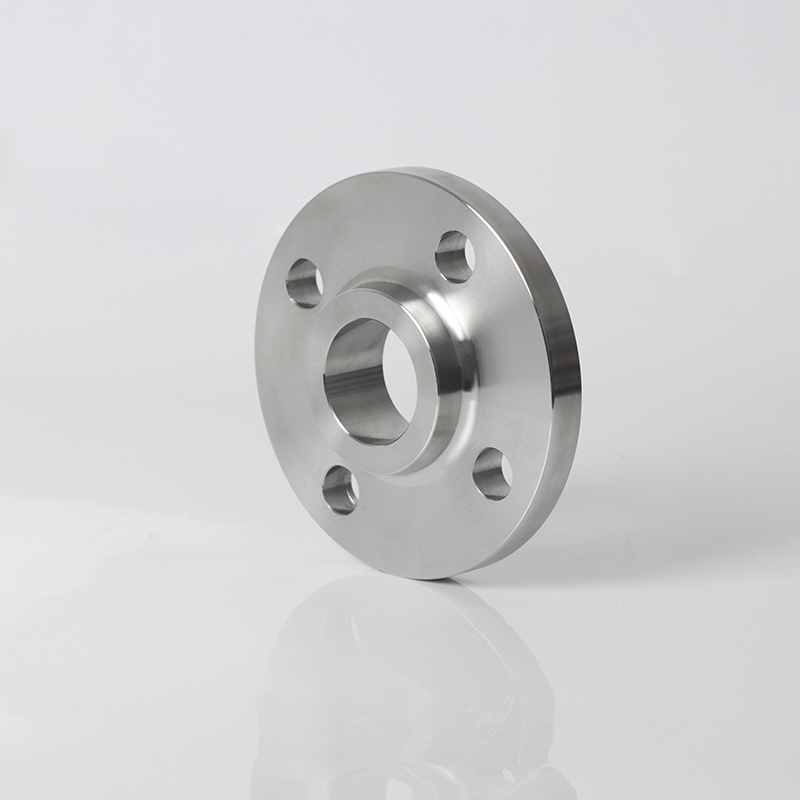

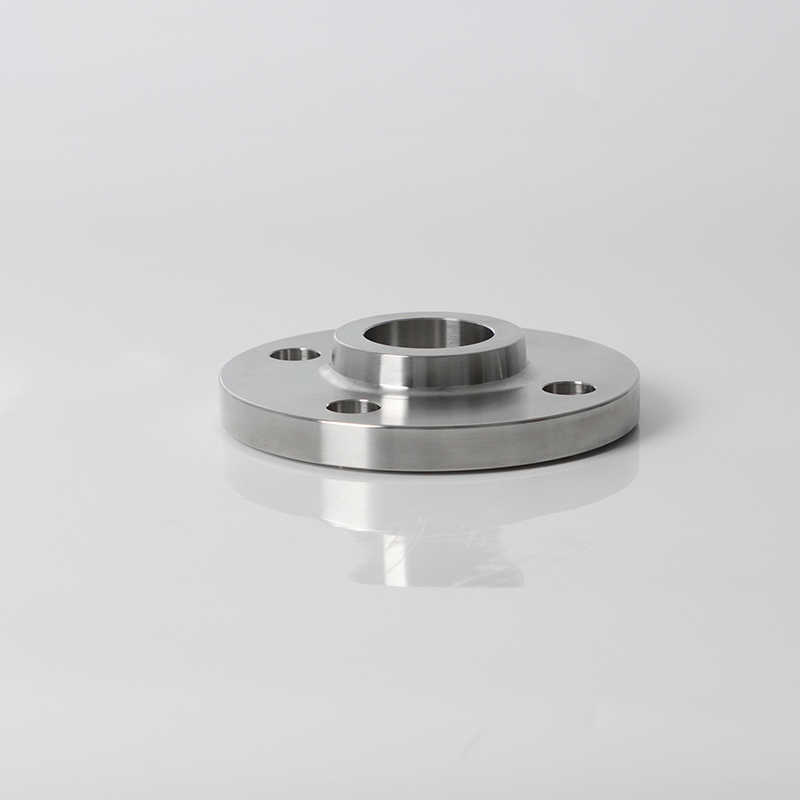

EN 1092-1 này là mặt bích (trượt) được chế tạo từ thép không gỉ F304 được thiết kế để có độ tin cậy trong các đường ống công nghiệp áp suất thấp . Với kích thước danh nghĩa DN25 (1 ') và xếp hạng áp suất PN10 (1,0 MPa), nó cung cấp một giải pháp hiệu quả chi phí cho các hệ thống yêu cầu lắp đặt dễ dàng và khả năng chống ăn mòn vừa phải. Thiết kế trượt của nó đơn giản hóa sự liên kết trong quá trình lắp ráp, làm cho nó trở thành một lựa chọn ưu tiên cho các thị trường nhỏ.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 TYPE 11 (mặt bích trượt) với sự tuân thủ các yêu cầu đánh dấu CE |
Vật liệu | Thép không gỉ 1.4301 (F304) với hàm lượng crom 18% và 8% Niken để chống ăn mòn |
Loại niêm phong | Mặt cao (RF) với bề mặt niêm phong 1,6mm, tương thích với các miếng đệm EN 1514-2 |

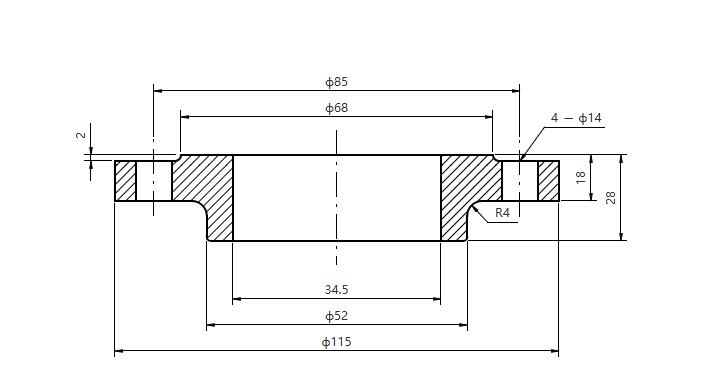

Dimensions | OD: 115mm, vòng tròn bu lông: 85mm, độ dày: 14mm, 4x m10 lỗ bu lông (đường kính vòng tròn cao 85mm) |
Thiết kế trượt trên : Cho phép căn chỉnh dễ dàng với đường kính ngoài ống (28,2mm cho DN25) và chỉ yêu cầu hàn fillet một mặt ở cả hai cạnh bên trong và bên ngoài, giảm 40% thời gian lắp đặt so với mặt bích của cổ hàn.
Tuân thủ châu Âu : Đáp ứng đầy đủ các tiêu chuẩn PN10 EN 1092-1 về độ chính xác và hiệu suất áp suất của kích thước, đảm bảo tích hợp liền mạch với các đường ống, van và phụ kiện sản xuất liền mạch.
Khả năng chống ăn mòn : Thép không gỉ F304 tạo thành một lớp oxit bảo vệ chịu được axit nhẹ (pH 4 Ném8), dung dịch kiềm và ăn mòn khí quyển, làm cho nó phù hợp để lắp đặt trong nhà và ngoài trời.
Hiệu quả về chi phí : Lý tưởng cho các ứng dụng không quan trọng như các đường khí nén (lên tới 0,8 MPa), phân phối nước uống và hệ thống dùng thuốc hóa học áp suất thấp, cân bằng hiệu suất với khả năng chi trả.
Hệ thống HVAC : Mặt bích PN10 kết nối các ống lưu thông nước ướp lạnh trong các tòa nhà thương mại, duy trì áp suất ổn định (≤1,0 MPa) trong mạng lưới điều hòa và sưởi ấm không khí.
Công nghiệp chung : Kết nối DN25 tạo điều kiện cho các hệ thống dùng thuốc hóa học quy mô nhỏ trong các nhà máy xử lý nước thải, trong đó kiểm soát dòng chảy chính xác và kháng ăn mòn là rất cần thiết.
Q: Mặt bích này có thể được sử dụng với các ống số liệu?
A: Có. Thiết kế trượt được thiết kế đặc biệt để chứa các ống ISO 336 DN25 (đường kính ngoài 28,2mm), với độ thanh thải 1,5mm để dễ dàng lắp trước khi hàn.
Hỏi: Mô -men xoắn nào nên được áp dụng cho các bu lông?
Trả lời: Sử dụng các bu lông bằng thép không gỉ M10 được điều chỉnh đến 35 Ném40 N · m cho các ứng dụng PN10; Thực hiện theo một trình tự ghép chéo để đảm bảo nén miếng đệm đồng đều.
Q: Điều trị bề mặt có sẵn cho môi trường khắc nghiệt không?
Trả lời: Điều trị thụ động tùy chọn (Per ASTM A967) giúp tăng cường khả năng chống ăn mòn bằng cách loại bỏ sắt tự do khỏi bề mặt, được khuyến nghị cho việc lắp đặt ngoài trời hoặc có độ bền cao.
