| Số: | |
|---|---|
Vì vậy, mặt bích
SDFL
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Đường kính bên trong | Chiều cao vòng bích | Đường kính rãnh hàn | Mặt bích chiều cao tổng thể | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 43.2 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 90.7 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 103.4 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 116.1 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 143.8 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 170.7 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 221.5 | 47.8 | 260.3 | 68.3 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.3 | 31.8 | 16 | 276.3 | 53.8 | 320.5 | 73.15 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.8 | 35.1 | 16 | 327.1 | 57.15 | 374.6 | 79.25 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 359.1 | 60.05 | 425.4 | 84.1 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 410.5 | 63.5 | 482.6 | 93.7 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 461.8 | 66.55 | 533.4 | 98.6 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 513.1 | 69.85 | 587.2 | 101.6 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 616 | 76.2 | 701.5 | 114.3 | 692.2 | 6.4 |

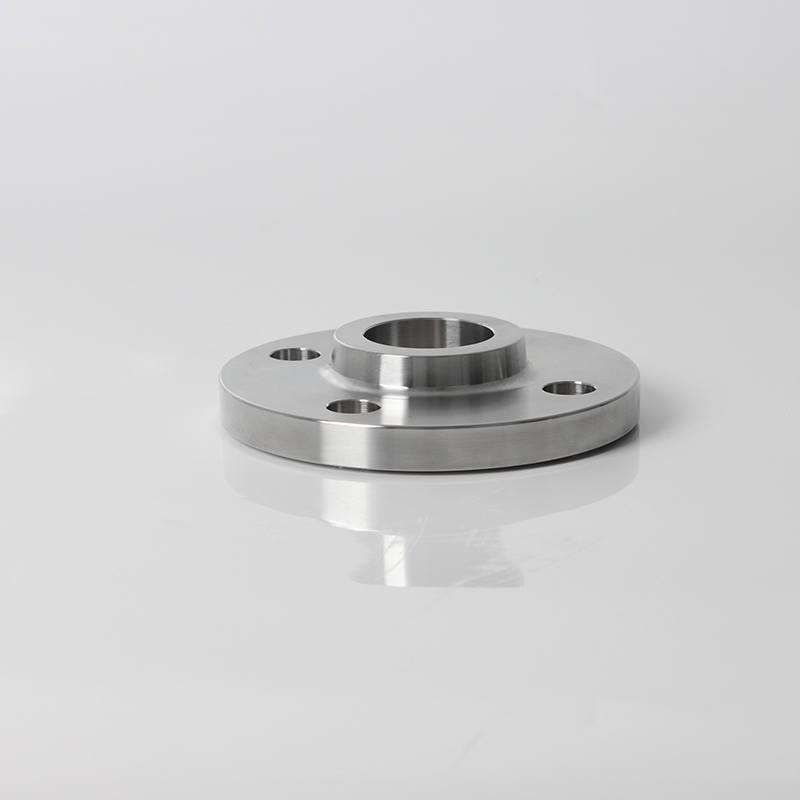

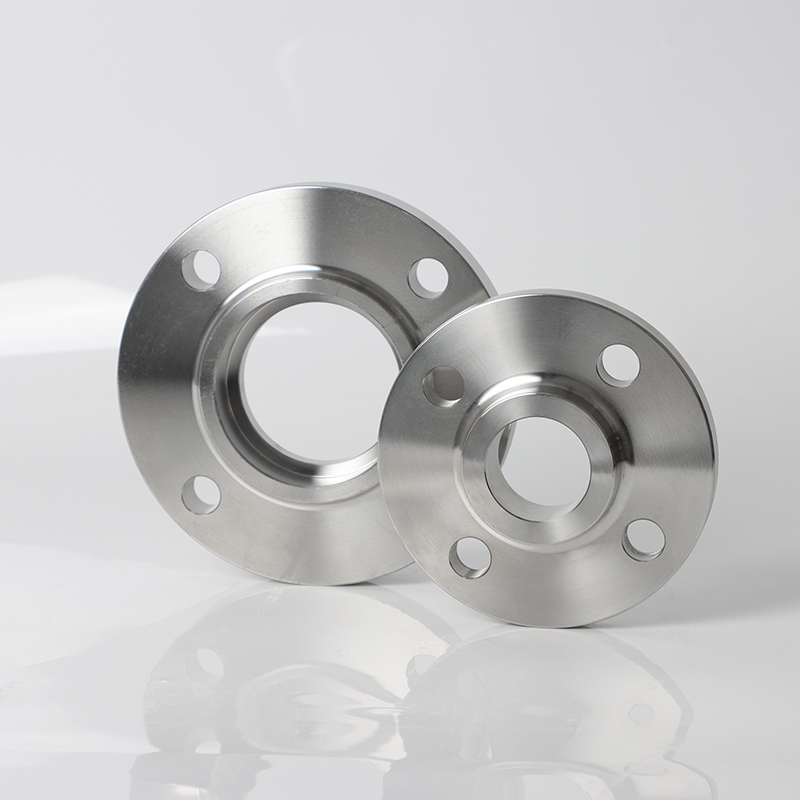

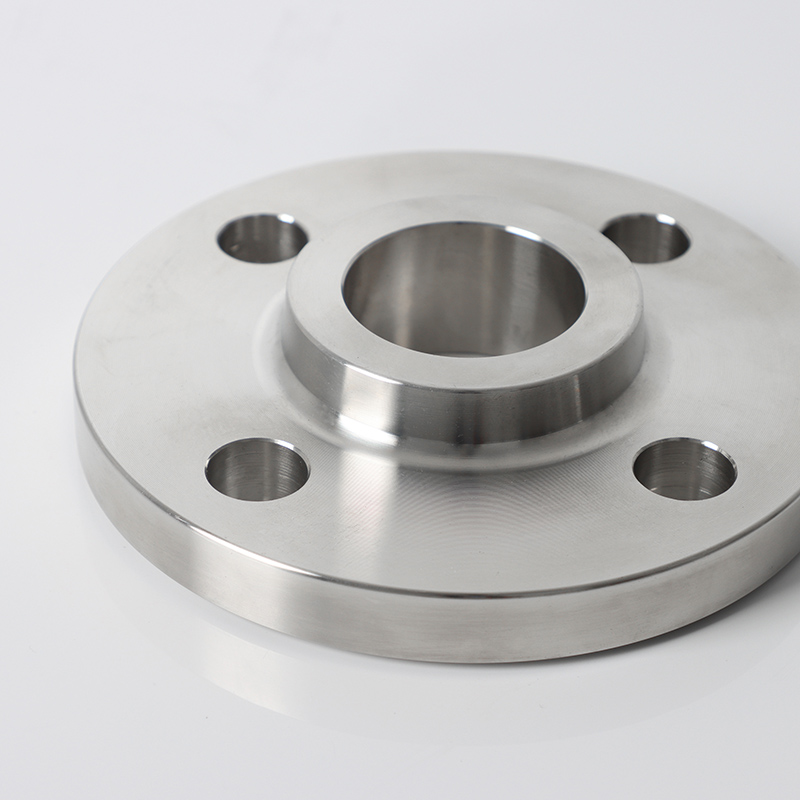

Được thiết kế cho các hệ thống đường ống áp suất trung bình , mặt bích trượt bằng thép không gỉ ANSI B61.5 400lb này kết hợp lắp đặt dễ dàng với cường độ cấu trúc nâng cao. của nó cung cấp hiệu suất đáng tin cậy ở Thiết kế trượt cổ sáng tạo (loại 11) áp suất 400lb (6,89 MPa) , làm cho nó trở nên lý tưởng cho việc chế biến hóa học, thực phẩm và đồ uống. Được xây dựng từ 304 thép không gỉ (1.4301) , nó cung cấp khả năng chống ăn mòn tuyệt vời và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt cho các ứng dụng nhạy cảm.
Tham số | Chi tiết |
Tiêu chuẩn | ANSI B61.5 (tương đương với ASME B16.5 Lớp 400) |
Vật liệu | Thép không gỉ 304 (1.4301) |
Xếp hạng áp lực | 400lb (6,89 MPa) |
Dimensions | OD: 150mm, vòng tròn bu lông: 110mm, độ dày: 16mm |
Lỗ bu lông | 4X M16 (đường kính vòng tròn 110mm) |
Loại niêm phong | Mặt lớn (RF, chiều cao 3,2mm) |
Phạm vi nhiệt độ | -20 ° C đến 400 ° C. |
Thiết kế cổ gia cố : Trung tâm mở rộng củng cố mối hàn, tăng 20% khả năng chịu tải trọng so với mặt bích trượt trơn và giảm nguy cơ thất bại mệt mỏi trong các hệ thống áp suất tuần hoàn.
Kết thúc bề mặt vệ sinh : RA ≤ 1,6μm độ nhám bề mặt (được điện hóa đến RA ≤ 0,8μm tùy chọn) đáp ứng các tiêu chuẩn FDA 21 CFR 177.2600 và EU 10/2011 cho tiếp xúc với thực phẩm và dược phẩm.
Chứng nhận rộng : Tuân thủ ASME BPVC Phần VIII cho các tàu áp lực và ISO 15590-1 đối với đường ống vệ sinh, đảm bảo tuân thủ quy định trong các ngành công nghiệp.
Cài đặt hiệu quả : Thiết kế trượt giảm 30% thời gian căn chỉnh so với mặt bích cổ hàn, lý tưởng cho các môi trường chuyên sâu bảo trì như nhà máy bia và sữa.
Xử lý thực phẩm : Kết nối các dòng CIP (sạch sẽ) trong các nhà máy bia và cây sữa, với 304 chất chống làm sạch axit bằng thép không gỉ (pH 2) được sử dụng trong các chu kỳ vệ sinh.
Dược phẩm : Tích hợp vào nước vô trùng cho các hệ thống tiêm (WFI), với các bề mặt điện bị điện tử ngăn chặn sự phát triển của vi khuẩn trong các cơ sở tuân thủ loại VI của USP.
Liều lượng hóa học : Xử lý các dung dịch kiềm nhẹ (pH 8 Ném10) trong xử lý nước thải, với khả năng chống ăn mòn của 304 đảm bảo tuổi thọ trong các ứng dụng bùn vôi.
Hỏi: Mô -men xoắn nào nên được áp dụng cho các bu lông?
Trả lời: Các bu lông bằng thép không gỉ M16 mô-men xoắn đến 70 Ném90 N · m bằng cách sử dụng trình tự kết-hai chiều để đảm bảo nén miếng đệm đồng đều.
Q: Mặt bích này có phù hợp cho môi trường có độ rung cao không?
Trả lời: Có, thiết kế cổ giảm thiểu nồng độ ứng suất, làm cho nó lý tưởng cho các đường xả bơm và kết nối máy nén với mức độ rung lên đến 10 g rms.
Q: Làm thế nào để phù hợp với việc mở rộng nhiệt?
Trả lời: cặp với các khớp mở rộng EN 13445-5 để hấp thụ đến ± 5 mm chuyển động trục trong các hệ thống nhiệt độ cao hoạt động trên 150 ° C.
