Vì vậy, mặt bích
SDFL

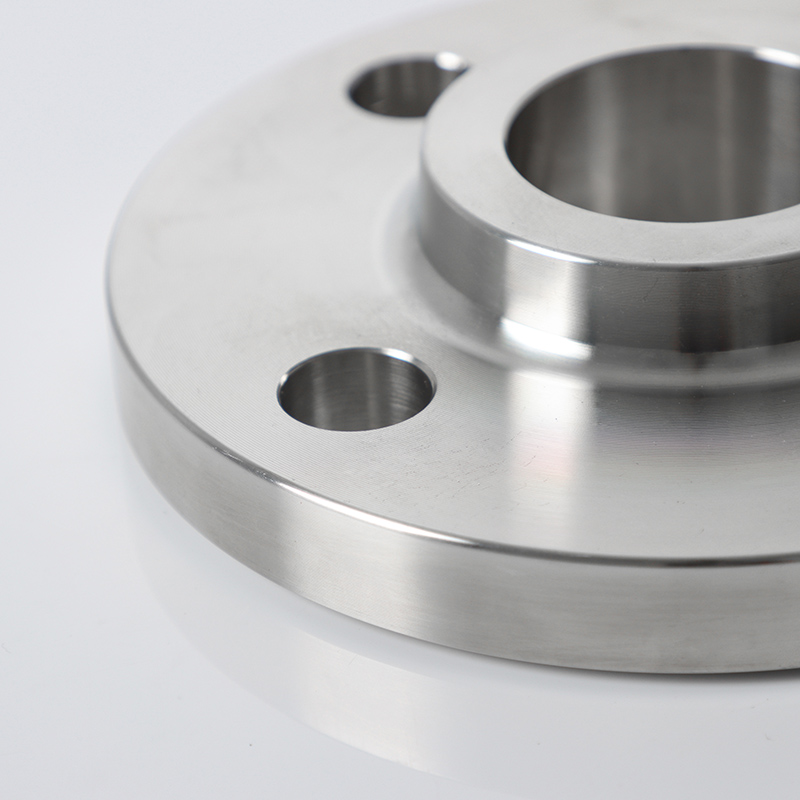

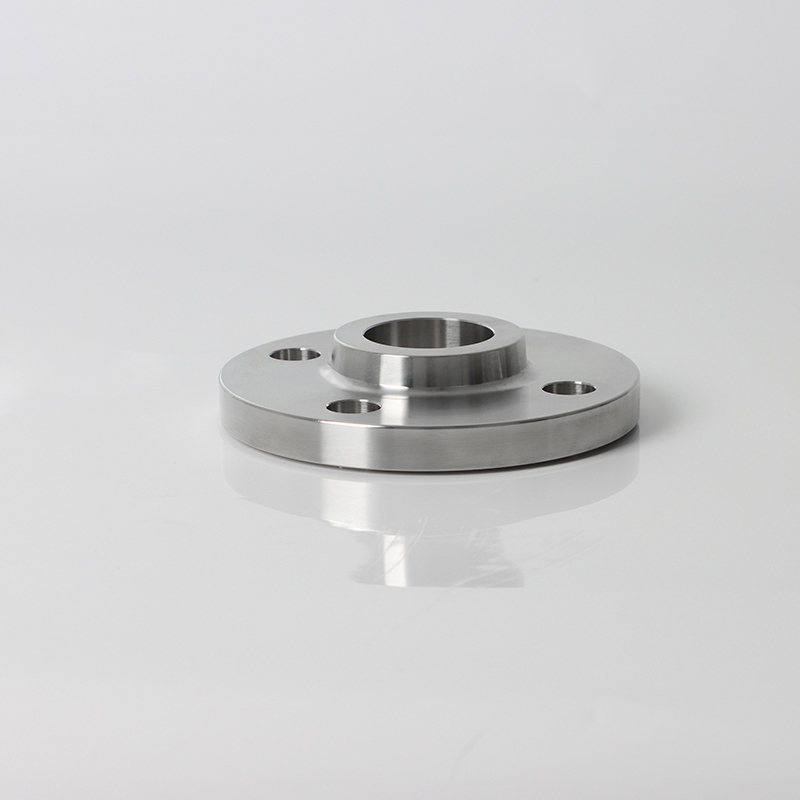

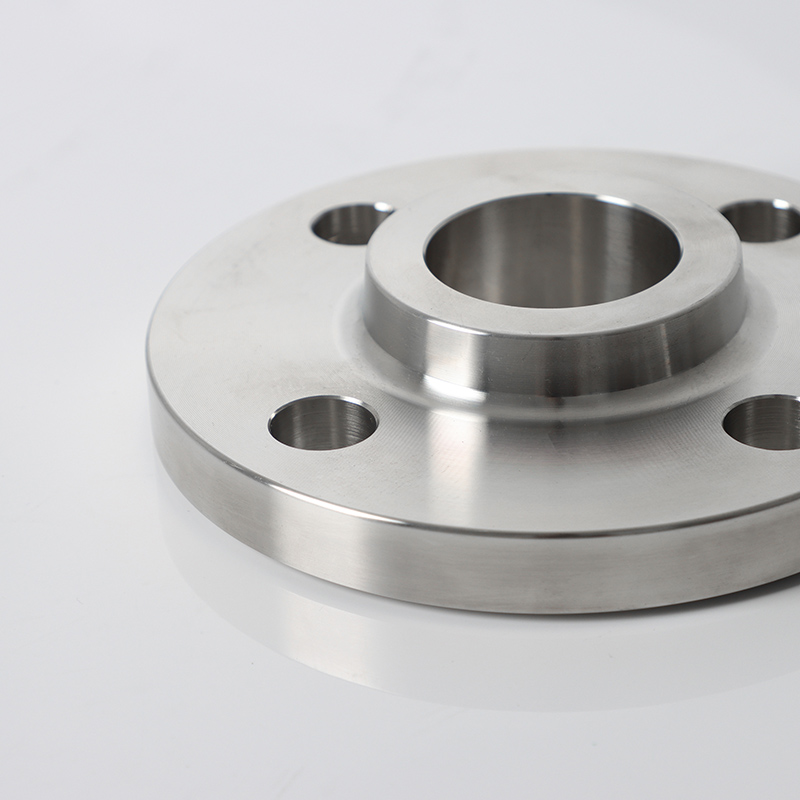

Mặt bích trượt EN 1092-1 DN32 PN10 F316 được xây dựng có mục đích để vượt trội trong môi trường ăn mòn trong đó mặt bích bằng thép không gỉ tiêu chuẩn có thể thất bại. Kích thước DN32 (1-1/4 ') lớn hơn của nó và vật liệu F316 cao cấp của nó, được tăng cường với khả năng chống lại molypdenum, đối với tấn công hóa học, làm cho nó lý tưởng để xử lý các phương tiện truyền thông tích cực như nước thải công nghiệp và các ứng dụng toàn cầu.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 Loại 11 (mặt bích trượt) với chứng nhận CE đầy đủ |
Vật liệu | Thép không gỉ 1.4401 (F316) chứa 16-18% crom, 10-14% niken và 2-3% molybdenum |
Loại niêm phong | Khuôn mặt được nâng (RF) với phép chiếu niêm phong 1,6mm, tương thích với các miếng đệm xoắn ốc EN 1514-2 |
Dimensions | OD: 140mm, vòng tròn bu lông: 100mm, độ dày: 16mm, 4x m12 lỗ bu lông (đường kính vòng tròn sân 100mm) |
Khả năng chống ăn mòn vượt trội : Hàm lượng molybdenum của F316 tạo ra một lớp oxit dày đặc chống lại rỗ clorua (quan trọng trong nước biển với 19.000 clorua 35.000 ppm) và ăn mòn axit sunfuric, vượt trội so với F304 bằng 2 lần.
Tiện ích thuận tiện : Được thiết kế để phù hợp với các ống DN32 (đường kính ngoài 38.0mm) với độ thanh thải tối thiểu, chỉ cần hai mối hàn phi lê (bên trong và bên ngoài) để đính kèm an toàn, giảm thời gian hàn và chi phí vật liệu so với mặt bích hạng nặng.
Độ bền cao : Xếp hạng PN10 đảm bảo hiệu suất nhất quán trong các hệ thống áp suất thấp/dòng chảy cao (lên tới 1,0 MPa), với tuổi thọ thiết kế vượt quá 15 năm trong môi trường công nghiệp được duy trì đúng cách.
Chứng nhận châu Âu : Tuân thủ các tiêu chuẩn kích thước EN 1092-1 và các quy định về áp lực PED 2014/68/EU , đáp ứng các yêu cầu an toàn để sử dụng trong máy móc, nhà máy chế biến và các cơ sở xử lý nước.
Kỹ thuật biển : Mặt bích DN32 kết nối các hệ thống làm mát nước mặn của tàu, trong đó điện trở clorua của chúng ngăn ngừa rỗ trong các đường ống mang nước biển để làm mát động cơ.
Dược phẩm : Tương thích sinh học của F316 (đáp ứng các tiêu chuẩn của USP Class VI) và hoàn thiện bề mặt mịn khiến nó phù hợp với các dòng quá trình vô trùng trong sản xuất thuốc, chống lại các chất làm sạch như natri hydroxit.
Khai thác : Xử lý các bùn mài mòn trong các nhà máy chế biến khoáng chất, với khả năng chống ăn mòn đối với axit khoáng (ví dụ, axit sunfuric được sử dụng trong các quá trình lọc) và chống mòn từ gia công chính xác.
Q: F316 có phù hợp cho sử dụng nhiệt độ cao không?
A: Có. F316 duy trì cường độ kéo trên 500 MPa ở nhiệt độ lên tới 600 ° C , làm cho nó trở nên lý tưởng cho các đường theo dõi hơi nước trong các hệ thống chế biến hóa học và khử trùng thực phẩm.
Q: Mặt bích này có thể được sử dụng với ống ASME không?
A: Có, với bộ bộ chuyển đổi. Sử dụng mặt bích giảm EN-to-AMME (ví dụ: DN32 đến NPS 1-1/4 ') đến các hệ thống số liệu và hệ thống đế quốc, đảm bảo sự liên kết và tương thích áp suất thích hợp.
Q: Những vật liệu miếng đệm nào được khuyến nghị?
Trả lời: Đối với phương tiện ăn mòn, sử dụng các miếng đệm EPDM hoặc PTFE (được đánh giá cho -20 ° C đến 150 ° C); Đối với các ứng dụng nhiệt độ cao, chọn các miếng đệm dựa trên than chì với gia cố kim loại 316.
