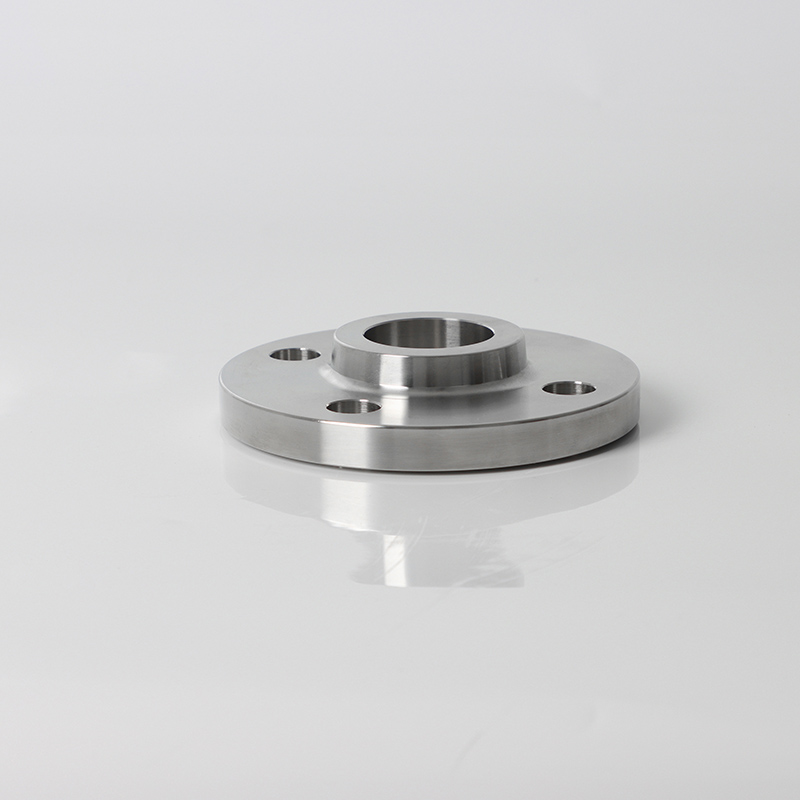

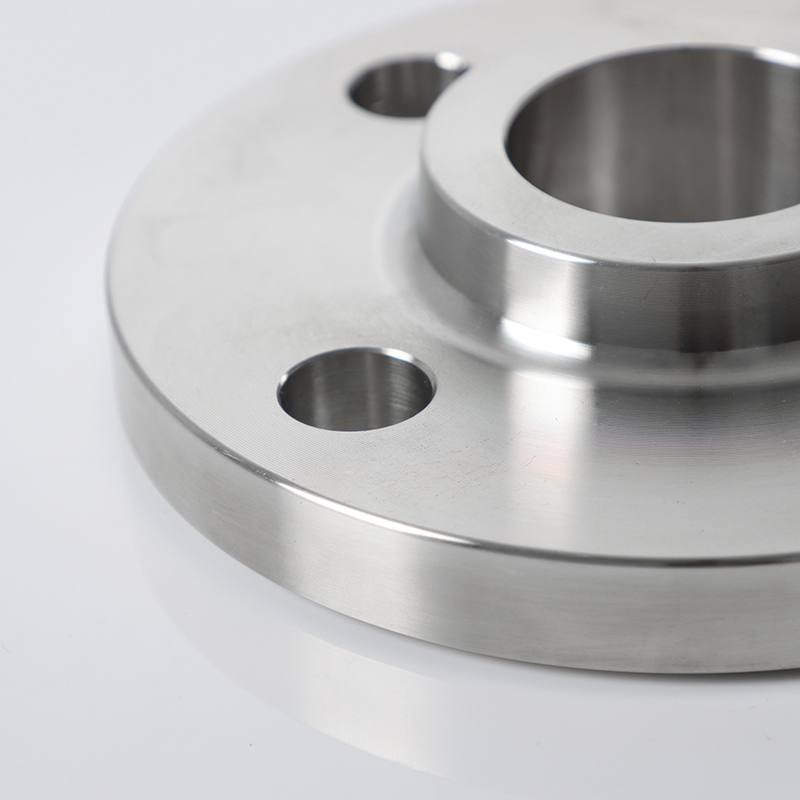

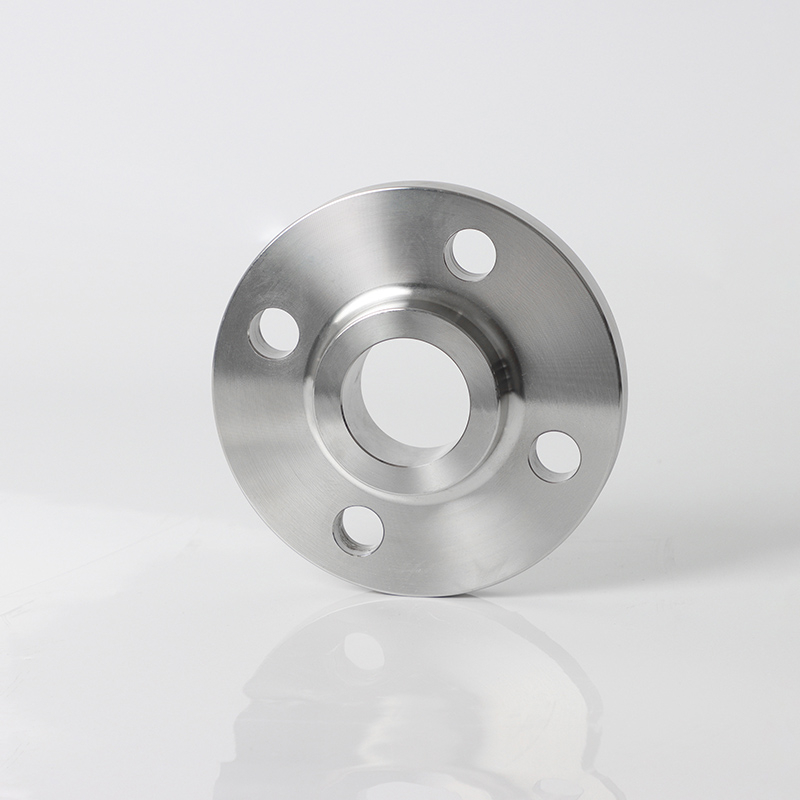

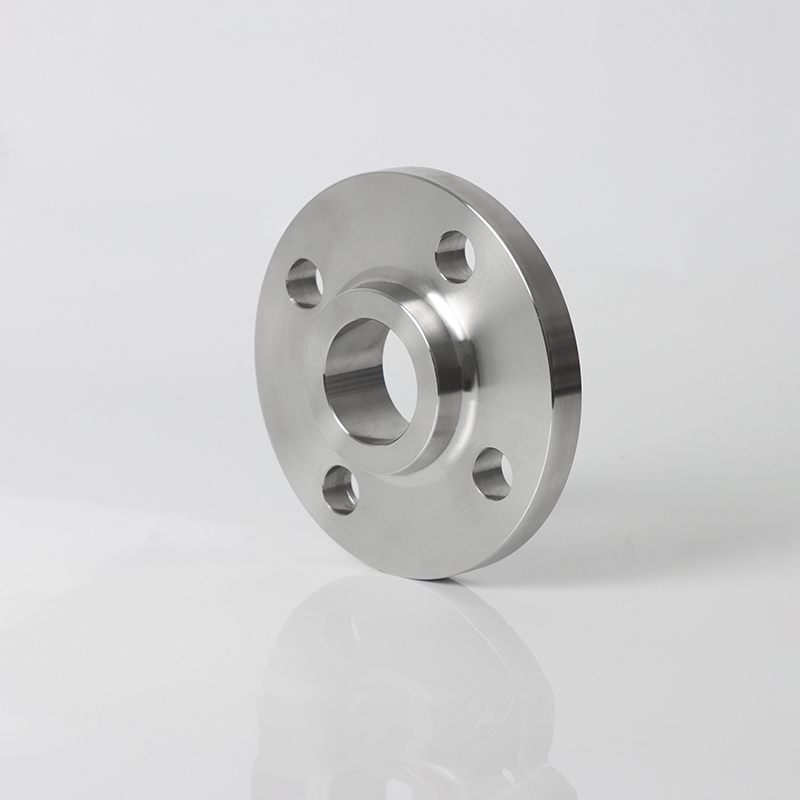

ANSI B16.5 304 Vòng tay mặt bằng thép không gỉ cho hệ thống đường ống

Share:

ANSI B16.5 304 Vòng tay mặt bằng thép không gỉ cho hệ thống đường ống

Tiêu chuẩn sản xuất ：ASME B16.5, ASME B16.47, EN 1092-1 Loại 01, DIN 2573 ~ 2576, ISO 7005-1, JIS B2220, GOST 12820-80, API 6A, AS/NZS 4087.

Vật liệu ： Thép không gỉ: ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (Hợp kim 904L), EN 10088-3, 1.4301 (304)

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
Vì vậy, mặt bích
Nhãn hiệu:
SDFL

Mô tả sản phẩm

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

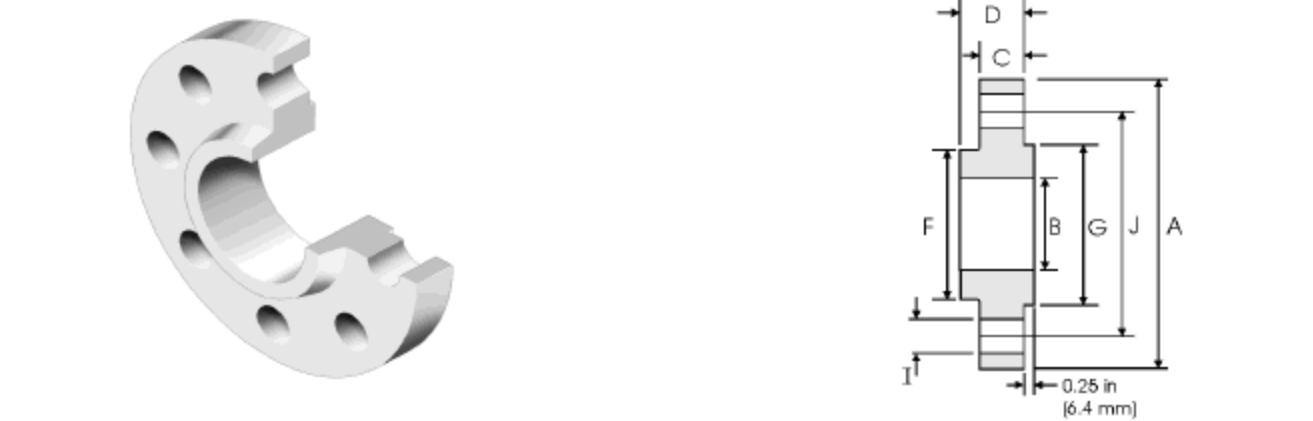

Kích thước danh nghĩa		Đường kính ngoài	Đường kính vòng tròn trung tâm	Đường kính lỗ bu lông	Số lỗ bu lông	Đường kính bên trong	Chiều cao vòng bích	Đường kính rãnh hàn	Mặt bích chiều cao tổng thể	Niêm phong đường kính mặt	Niêm phong chiều cao mặt
DN	NPS	A	J	I		B	C	F	D	G
15	1/2	120.6	82.6	22.4	4	22.4	22.4	38.1	31.7	35.1	6.4
20	3/4	130	88.9	22.4	4	27.7	25.4	44.4	35	42.9	6.4
25	1	149.3	101.6	25.4	4	34.5	28.4	52.3	41.1	50.8	6.4
32	1-1/4	158.7	111.3	25.4	4	43.2	28.4	63.5	41.1	63.5	6.4
40	1-1/2	177.8	124	28.4	4	49.5	31.7	69.85	44.5	73.15	6.4
50	2	215.9	165.1	25.4	8	62	38.1	104.6	57.15	91.9	6.4
65	2-1/2	244.3	190.5	28.4	8	74.7	41.1	123.9	63.5	104.6	6.4
80	3	241.3	190.5	25.4	8	90.7	38.1	127	53.8	127	6.4
100	4	292.1	234.9	31.7	8	116.1	44.4	158.7	69.85	157.2	6.4
125	5	349.2	279.4	35	8	143.8	50.8	190.5	79.25	185.7	6.4
150	6	381	317.5	31.7	12	170.7	55.6	234.9	85.8	215.9	6.4
200	8	469.9	393.7	38.1	12	221.5	63.5	298.4	101.6	269.7	6.4
250	10	546.1	469.9	38.1	16	276.3	69.85	368.3	107.9	323.9	6.4
300	12	609.6	533.4	38.1	20	327.1	79.25	419.1	117.3	381	6.4
350	14	641.3	558.8	41.1	20	359.1	85.8	450.8	130	412.8	6.4
400	16	704.8	615.9	44.4	20	410.5	88.9	508	133.3	469.9	6.4
450	18	787.4	685.8	50.8	20	461.8	101.6	565.1	152.4	533.4	6.4
500	20	857.2	749.3	53.8	20	513.1	107.9	622.3	158.7	584.2	6.4
600	24	1041	901.7	66.6	20	616	139.7	749.3	203.2	692.2	6.4

ứng dụng

(1) Ngành dầu khí

Thiết bị đầu giếng áp lực cao

Được sử dụng cho cây thông Noel hoặc ống dẫn đầu giếng, kết nối các ống dầu áp suất cao (≥ 15000 psi).

Trạm nén khí tự nhiên

Được sử dụng để cài đặt nhanh, tháo gỡ và bảo trì trong các đường ống đầu vào và đầu ra của máy nén.

(2) Công nghiệp hóa học và hóa dầu

Đường ống lò phản ứng áp suất cao

Thích hợp cho các hệ thống áp suất cao (20-30 MPa) như phản ứng trùng hợp và hydrocracking.

Đường ống trung bình ăn mòn

Nếu vật liệu lót PTFE hoặc Hastelloy được sử dụng, nó có thể được sử dụng cho axit mạnh (axit sunfuric, axit clohydric) hoặc hệ thống vận chuyển kiềm (NaOH) mạnh.
