| Số: | |
|---|---|

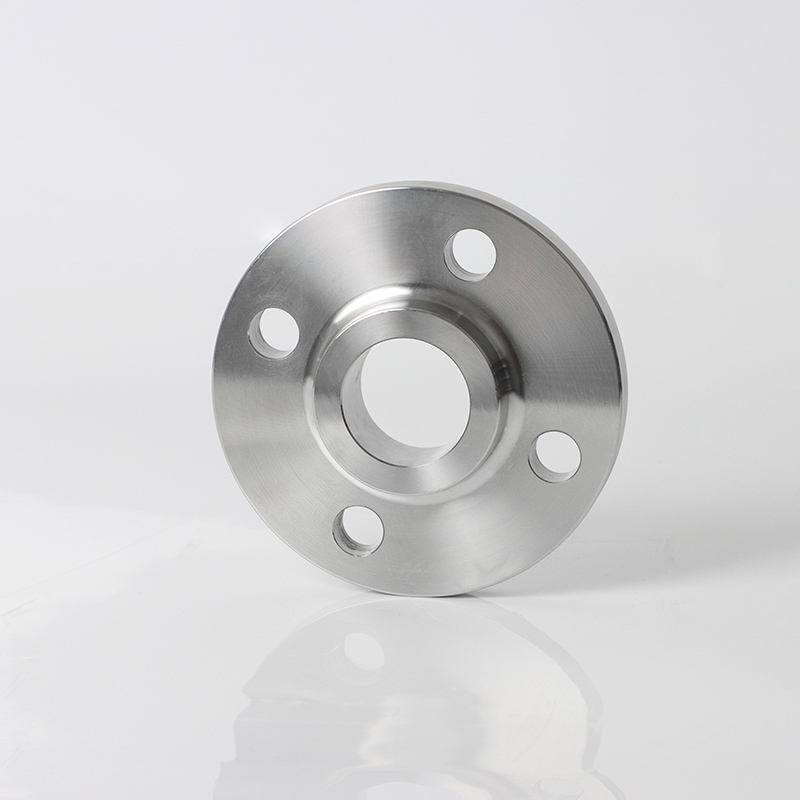

Vì vậy, mặt bích
SDFL

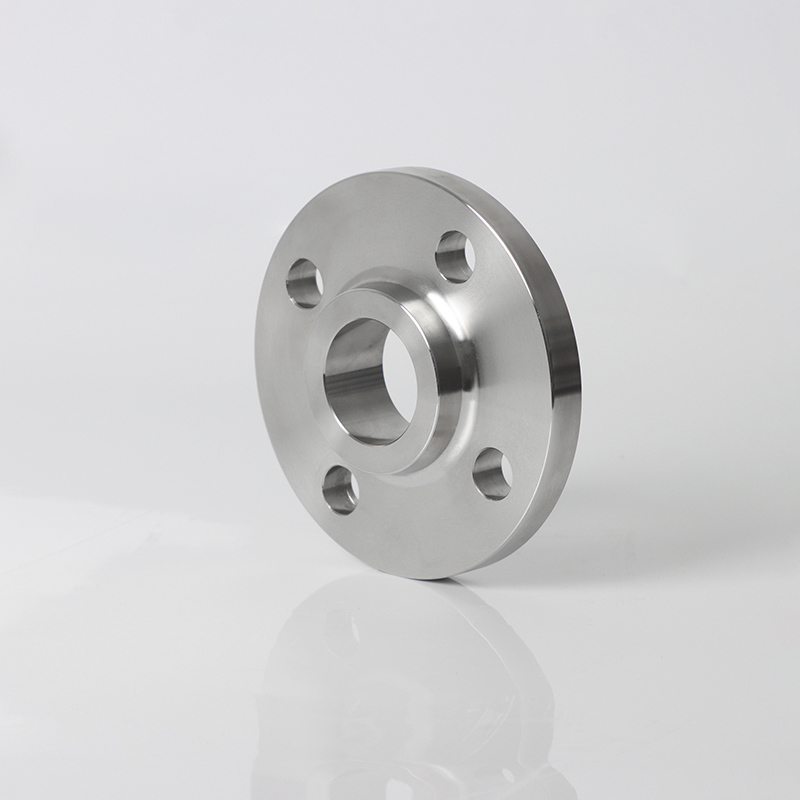

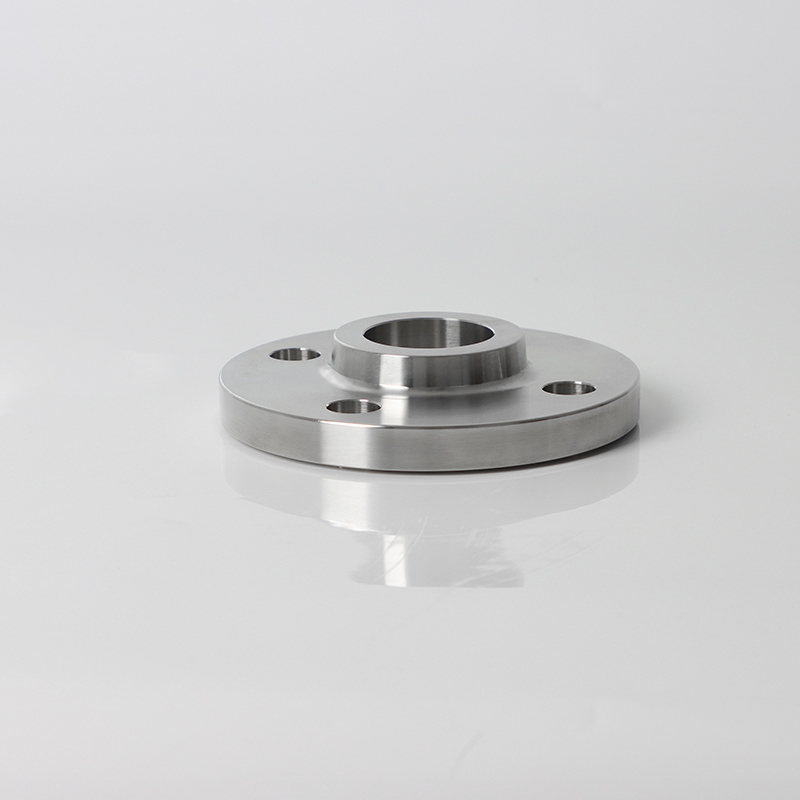

Được thiết kế như một nền tảng của các hệ thống đường ống có độ tích tụ cao , mặt bích hàn bằng thép carbon EN 1092-1 DN20 này hợp nhất hiệu suất cấu trúc mạnh mẽ với việc lắp đặt hợp lý. của nó Thiết kế cổ hàn (loại 11 mỗi EN 1092-1) tạo ra một kết nối liên tục giữa mặt bích và đường ống, loại bỏ các điểm yếu trong các đường áp suất cao. Được chế tác từ vật liệu bằng thép carbon S235JR (1.0037) nổi tiếng với sự cân bằng sức mạnh và khả năng chi trả của nó, nó trở thành một lựa chọn lý tưởng cho môi trường công nghiệp trong đó rủi ro ăn mòn là tối thiểu, như phân phối nước, vận chuyển hơi nước và hệ thống cơ học chung.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 Loại 11 (Cổ hàn) |
Vật liệu | Thép carbon S235JR (1.0037, cường độ năng suất tối thiểu 235 MPa) |
Xếp hạng áp lực | PN10 (1,0 MPa, phù hợp cho các hệ thống áp suất thấp đến trung bình) |

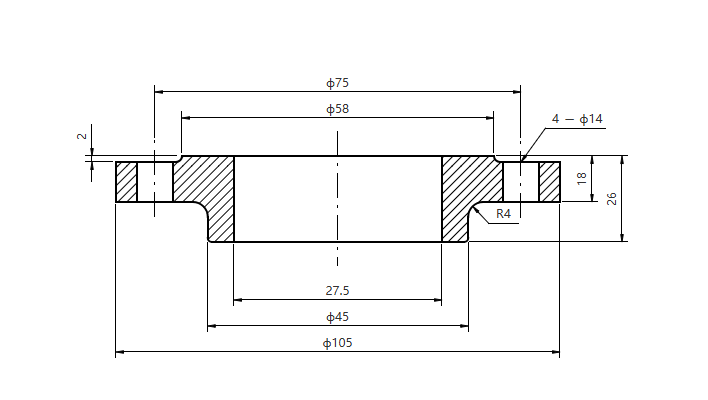

Dimensions | OD: 105mm, vòng tròn bu lông: 75mm, độ dày: 14mm, chiều dài cổ: 30 mm |
Lỗ bu lông | 4x M12 (đường kính vòng tròn 75mm, dung sai vị trí ± 0,5mm) |
Loại niêm phong | Mặt lớn (RF, chiều cao 1,6mm, RA 12,5 bề mặt hoàn thiện) |
Phạm vi nhiệt độ | -20 ° C đến 300 ° C (lý tưởng cho các hệ thống hơi nước và nước nóng bão hòa) |
Củng cố cổ hàn : Phần cổ mở rộng phân phối đều căng thẳng trên khớp mối hàn, tăng cường khả năng chịu tải lên 30% so với mặt bích trượt. Thiết kế này giảm thiểu nồng độ căng thẳng, điều trị các đường ống có dao động áp suất theo chu kỳ (ví dụ: 0 chu kỳ hoạt động MPA).
Gia công chính xác : Tuân thủ các tiêu chuẩn EN 1092-1, mặt bích tự hào có dung sai đường kính ngoài ± 1,6mm và căn chỉnh lỗ bu lông ± 0,5mm, đảm bảo nén miếng đệm đồng đều và giảm 40% rủi ro rò rỉ trong các thử nghiệm tại hiện trường.
Thép carbon hiệu quả về chi phí : Vật liệu S235JR cung cấp cường độ năng suất 235 MPa với một phần chi phí thép hợp kim, làm cho nó hoàn hảo cho các ứng dụng không ăn mòn như các dòng nước uống và hệ thống hơi nước áp suất thấp.
Khả năng tương thích hàn dễ dàng : Được thiết kế cho các mối hàn phi lê thâm nhập đầy đủ (trên mỗi EN 1011-2), nó tạo thành liên kết luyện kim với ống thép carbon, loại bỏ các kẽ hở nơi ăn mòn có thể bắt đầu.
Máy móc công nghiệp : Kết nối các đường không khí nén trong các nhà máy lắp ráp ô tô, chịu được áp lực xung từ máy nén đối ứng (0,8 .1.0 MPa).
Hệ thống HVAC : Phục vụ các đường thoát nước ngưng trong các hệ thống sưởi ấm xây dựng thương mại, trong đó S235JR chống lại ứng suất giãn nở nhiệt từ -20 ° C (tắt máy mùa đông) đến 150 ° C (hoạt động cao điểm).
Xây dựng chung : chôn trong mạng lưới phân phối nước thành phố, với mạ kẽm tùy chọn (ISO 1461, độ dày tối thiểu 85μm) để chống ăn mòn độ ẩm của đất trong hơn 10 năm.
Q: Mặt bích này có thể được sử dụng trong môi trường ăn mòn không?
Trả lời: Đối với phơi nhiễm vừa phải (ví dụ, khu vực công nghiệp ẩm ướt), lớp phủ mạ kẽm nóng (HDG) (ISO 1461, độ dày 85μm) cung cấp 5 năm7 năm. Đối với các điều kiện nghiêm trọng (ví dụ: vùng ven biển), nâng cấp lên các mặt bích hàn bằng thép không gỉ EN 1092-1 DN20 F304.
Q: Thủ tục hàn nào được khuyến nghị?
Trả lời: Sử dụng GTAW (TIG) với kim loại phụ ER70S-6 cho các đường truyền gốc, sau đó là SMAW (Stick) với các điện cực E4313 để lấp đầy và nắp, mỗi Phụ lục EN 1011-2 Phụ lục C.
Q: Vật liệu miếng đệm nào phù hợp cho các ứng dụng hơi nước?
Trả lời: Các miếng đệm PTFE được gia cố bằng than chì (EN 1514-2 loại CG) được đánh giá cho áp suất 300 ° C+ và 1,5 MPa đảm bảo các con dấu kín hơi trong các đường cấp lò hơi.
