ANSI B16.5 1500lb Thép không gỉ mặt bích tấm mặt bích Tấm mặt bích tùy chỉnh các sản phẩm không chuẩn được hỗ trợ

Share:

ANSI B16.5 1500lb Thép không gỉ mặt bích tấm mặt bích Tấm mặt bích tùy chỉnh các sản phẩm không chuẩn được hỗ trợ

Tiêu chuẩn sản xuất ：ASME B16.5, ANSI B16.5, ASME B16.47, ANSI B16.47, MSS SP-44, API 605, EN 1092-1, ISO 7005-1, JIS B2220, DIN, BS 4504, API 6A.

Vật liệu ： Thép không gỉ:ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (Hợp kim 904L). EN 10088-3, 1.4301 (304), 1.4404 (316L).

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
BLANGE BL
Nhãn hiệu:
SDFL

Mô tả sản phẩm

Mặt bích và các phụ kiện đường ống bằng thép không gỉ chất lượng cao
mà chúng tôi tạo ra các mặt bích giả mạo-đối tác đường ống công nghiệp đáng tin cậy của bạn

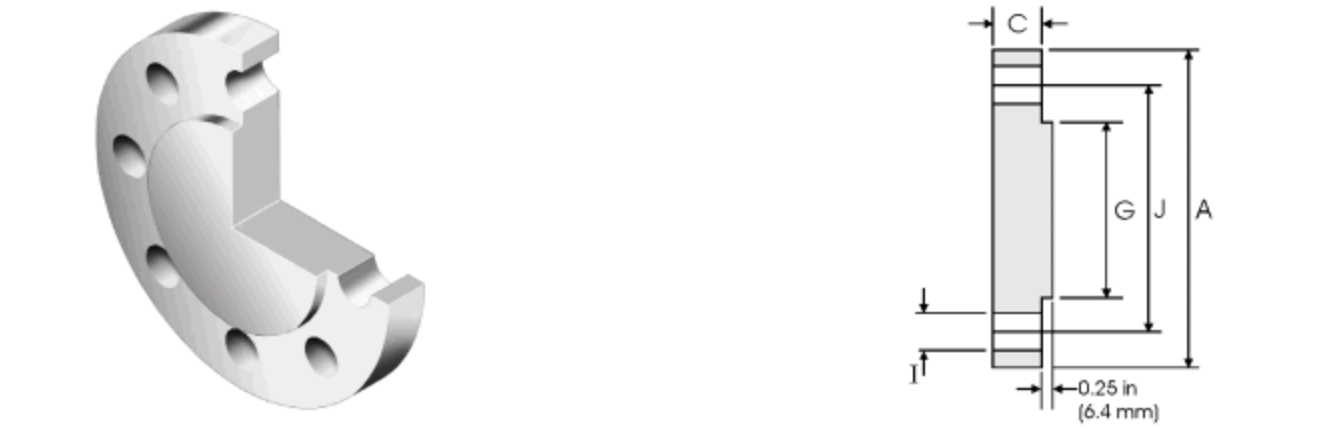

ANSI 1500lb BL

Kích thước danh nghĩa		Đường kính ngoài	Đường kính vòng tròn trung tâm	Đường kính lỗ bu lông	Số lỗ bu lông	Chiều cao vòng bích	Niêm phong đường kính mặt	Niêm phong chiều cao mặt
DN	NPS	A	J	I			G
15	1/2	120.6	82.6	22.3	4	22.3	35.1	6.4
20	3/4	130	88.9	22.3	4	25.4	42.9	6.4
25	1	149.3	101.6	25.4	4	28.4	50.8	6.4
32	1-1/4	158.7	111.3	25.4	4	28.4	63.5	6.4
40	1-1/2	177.8	124	28.4	4	31.7	73.15	6.4
50	2	215.9	165.1	25.4	8	38.1	91.9	6.4
65	2-1/2	244.3	190.5	28.4	8	41.1	104.6	6.4
80	3	266.7	203.2	31.7	8	47.7	127	6.4
100	4	311.1	241.3	35	8	53.8	157.2	6.4
125	5	374.6	292.1	41.1	8	73.15	185.7	6.4
150	6	393.7	317.5	38.1	12	82.5	215.9	6.4
200	8	482.6	393.7	44.4	12	91.9	269.7	6.4
250	10	584.2	482.6	50.8	12	107.9	323.9	6.4
300	12	673.1	571.5	53.8	16	123.9	381	6.4
350	14	749.3	635	60.5	16	133.3	412.8	6.4
400	16	825.5	704.8	66.6	16	146	469.9	6.4
450	18	914.4	774.7	73.2	16	162	533.4	6.4
500	20	984.2	831.8	79.3	16	177.8	584.2	6.4
600	24	1168.4	990.6	91.9	16	203.2	692.2	6.4

Kịch bản ứng dụng

ANSI B16.5 Lớp 1500 Bình mù là một thành phần chính trong các hệ thống đường ống có áp suất cao và nhiệt độ cao, phù hợp để cắm, cô lập và thử nghiệm trong điều kiện làm việc khắc nghiệt. Thiết kế của nó tuân thủ tiêu chuẩn ASME B16.5 của Mỹ và được áp dụng cho môi trường áp suất cao của lớp 1500 pound (PN260).
