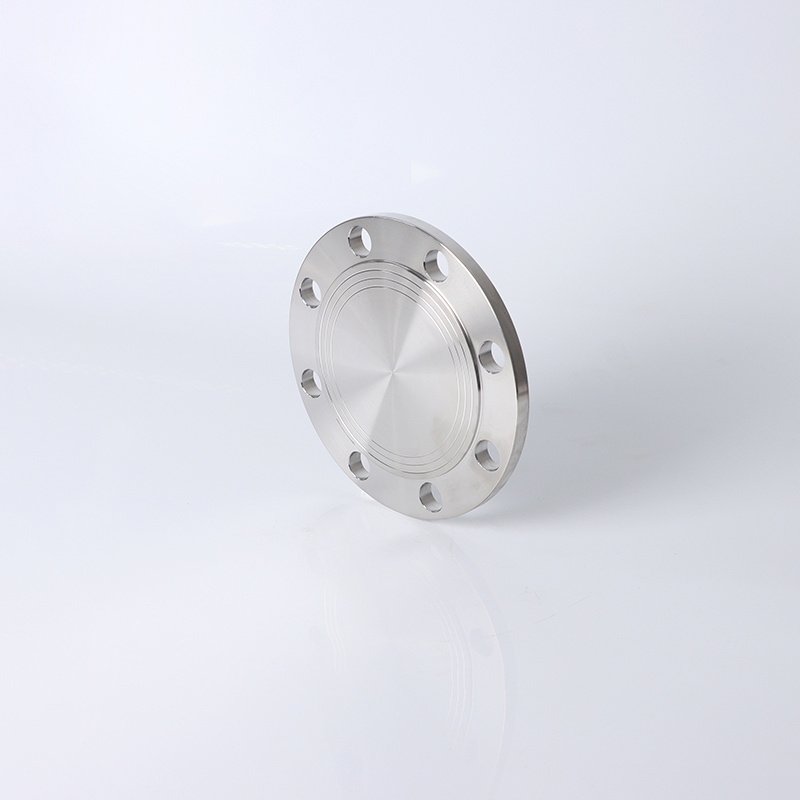

Mặt bích mù EN 1092-1 05B DN32 PN25 này được thiết kế theo mục đích để kiểm tra áp lực đường ống và các kịch bản cách ly tạm thời. chắc chắn của nó Thiết kế mặt trống (loại 05B) và xếp hạng PN25 (2,5 MPa) đảm bảo niêm phong đáng tin cậy trong các xét nghiệm thủy tĩnh, khí nén hoặc chân không. Được xây dựng từ S235JR Carbon Steel (1.0037) Vật liệu hiệu quả chi phí với sức mạnh năng suất tối thiểu 235 MPa, nó cân bằng hiệu suất và khả năng chi trả cho các ứng dụng thử nghiệm công nghiệp.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 Loại 05B (mặt bích mù) |
Vật liệu | Thép carbon S235JR (1.0037) |
Xếp hạng áp lực | PN25 (2,5 MPa) |
Dimensions | OD: 140mm, vòng tròn bu lông: 100mm, độ dày: 18mm |
Lỗ bu lông | 4X M16 (đường kính vòng tròn 100mm) |
Loại niêm phong | Mặt phẳng (FF) |
Phạm vi nhiệt độ | -20 ° C đến 300 ° C. |
Tuân thủ thử nghiệm : Được xác nhận thông qua thử nghiệm thủy tĩnh ở 3,75 MPa (áp suất định mức 1,5 lần) để đáp ứng các tiêu chuẩn ISO 15649-1 để xác minh tính toàn vẹn đường ống.
Tùy chọn bảo vệ ăn mòn : Kính mạ kẽm nóng tùy chọn (HDG) mỗi ISO 1461 thêm lớp phủ kẽm 85μm+, kéo dài tuổi thọ thêm 5 năm trong các ứng dụng ngoài trời hoặc bị chôn vùi.
Khả năng tương thích phổ quát : Các lỗ bu lông phù hợp chính xác với các tiêu chuẩn EN 1092-1 PN25 đảm bảo tích hợp nhanh với các hệ thống mặt bích hiện có mà không cần sửa đổi.
Tính toàn vẹn về cấu trúc : Được đánh dấu CE trên mỗi PED 2014/68/EU và tuân thủ EN 1090-2 đối với công việc thép kết cấu, đảm bảo hiệu suất trong thử nghiệm quan trọng về an toàn.
Dầu & khí : Các phần đường ống trong hơn 1.500 thử nghiệm thủy tĩnh PSI , đảm bảo tuân thủ các tiêu chuẩn hàn API 1104 cho các đường truyền.
Xử lý nước : Phân lập hệ thống lọc trong quá trình khử trùng clo, với lớp phủ HDG chống lại môi trường pH 3 .1111 trong mạng lưới nước đô thị.
Xây dựng : Được sử dụng trong hệ thống ống nước tòa nhà cao tầng để thử nghiệm cấp nước áp lực , với các ứng suất mở rộng nhiệt độ hấp thụ độ dẻo của S235JR.
Q: Mặt bích này có thể được tái sử dụng sau khi thử nghiệm không?
Trả lời: Có, nếu được kiểm tra thiệt hại bề mặt chỗ ngồi của Gasket và được cấp lại thành 120 Ném150 N · m đối với bu lông M16 trước khi cài đặt lại.
Q: Gasket nào hoạt động tốt nhất cho thử nghiệm hơi nước?
Trả lời: Các miếng đệm PTFE được gia cố bằng than chì (EN 1514-2) được đánh giá cho 300 ° C+ cung cấp niêm phong đáng tin cậy trong các ứng dụng hơi nước bão hòa lên đến 18 bar.
Q: Làm thế nào để điều chỉnh sai lệch mặt bích trong quá trình cài đặt?
Trả lời: Sử dụng các chân căn chỉnh Phụ lục E EN 1092-1 để điều chỉnh cho sự sai lệch vị trí lên đến ± 1.0mm, đảm bảo nén miếng đệm thích hợp.
