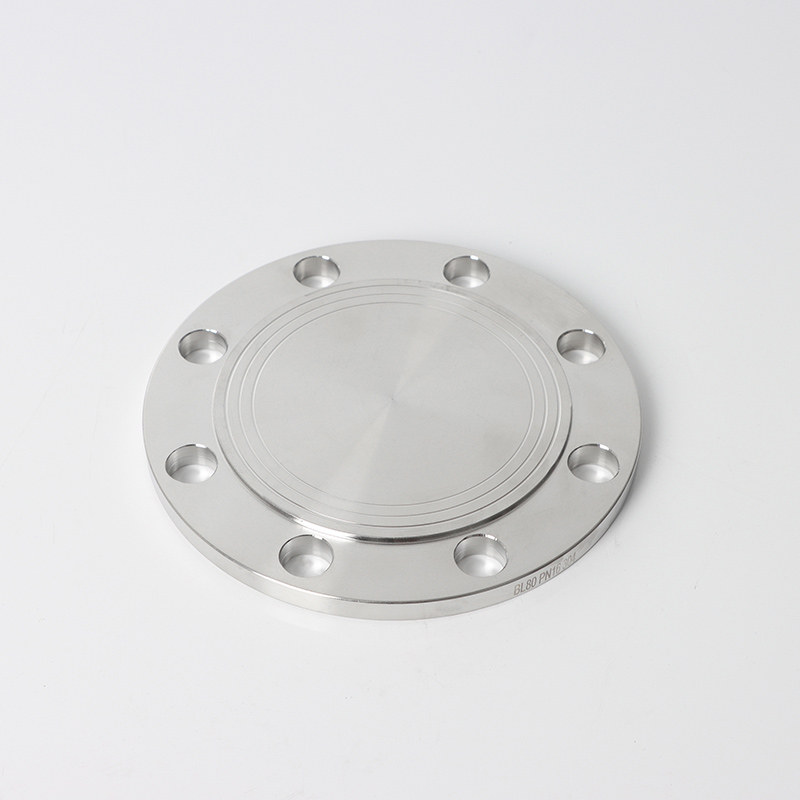

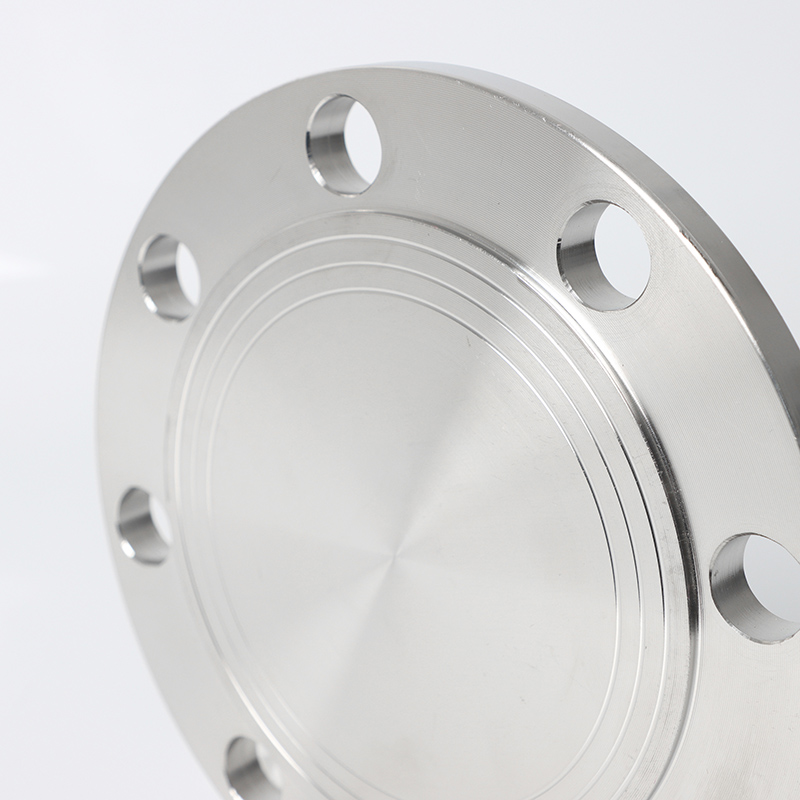

EN 1092-1 05B DN25 PN25 SS Bình mù SS đóng vai trò là thành phần cô lập quan trọng trong các hệ thống công nghiệp áp suất cao, cung cấp niêm phong an toàn cuối dòng cho các đường ống hoạt động lên tới 2,5 MPa. của nó Thiết kế mặt trống loại 05B loại bỏ không gian chết, trong khi cấu trúc thép không gỉ F304 đảm bảo khả năng chống lại phương tiện ăn mòn, làm cho nó không thể thiếu trong các ứng dụng xử lý dầu, năng lượng và nước nơi có nguy cơ rò rỉ cao.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 Loại 05B (mặt bích mù) |
Vật liệu | Thép không gỉ F304 (1.4301, 18CR-8NI, độ cứng 200 HV) |
Xếp hạng áp lực | PN25 (2,5 MPa, phù hợp cho sự cô lập áp suất cao) |
Dimensions | OD: 115mm, vòng tròn bu lông: 85mm, độ dày: 16mm, đường kính trung tâm: 57mm |
Lỗ bu lông | 4X M16 (đường kính vòng tròn 85mm, thiết kế qua lỗ) |
Loại niêm phong | Mặt phẳng (FF, RA ≤ 3,2μm, tương thích với các miếng đệm toàn mặt) |
Phạm vi nhiệt độ | -20 ° C đến 450 ° C (chống đạp xe nhiệt trong hệ thống hơi nước) |
Tính toàn vẹn niêm phong áp suất cao : Thiết kế mặt phẳng phân phối lực kẹp đều trên các miếng đệm EN 1514-2, được xác nhận bằng thử nghiệm thủy tĩnh ở 3,75 MPa (áp suất 1,5 lần) trong 30 phút với rò rỉ bằng không.
Khả năng chống ăn mòn ứng suất clorua : Hợp kim crom-nickel của F304 chống lại sự nứt nẻ trong hệ thống biển hoặc nước muối (35.000 ppm clorua), vượt trội so với thép carbon bằng 5 lần trong các thử nghiệm phun muối (ISO 9227).
Thiết kế 05B được gia cố : Loại 05B bao gồm phần trung tâm dày (16mm) và các cạnh vô dụng, giảm 25% ứng suất uốn dưới tải trọng áp lực theo chu kỳ (0 Nott2,5 MPa).
Phạm vi bảo hiểm đa chứng nhận : Tuân thủ ASME BPVC Phần VIII (Tàu áp suất) và TR CU 032/2013 (EAC), cho phép sử dụng trong các dự án công nghiệp Nga và Á-Âu.
Dầu & khí : Phân lập các đa tạp đầu giếng trong quá trình bảo trì, chịu được mức hydro sunfua (H₂S) lên tới 500 ppm trong môi trường khí chua.
Các nhà máy điện : niêm phong các đường tránh tuabin hơi nước, duy trì tính toàn vẹn ở 450 ° C+ hơi nước quá nhiệt và ngăn ngừa mất năng lượng trong các chu kỳ nhiệt.
Xử lý nước : Caps Clo hóa bể chứa nước (1 Ném3 ppm clo tự do), với lớp phủ PTFE tùy chọn (độ dày 50μm) để tăng cường kháng hóa chất.
H: Những vật liệu miếng đệm nào được khuyến nghị cho PN25?
Trả lời: Các miếng đệm cánh xoắn ốc (EN 1514-4 loại CG) với 304 củng cố kim loại và chất độn than chì, được đánh giá cho 2,5 MPa và 450 ° C, đảm bảo các con dấu kín bong bóng.
Q: Mặt bích này có thể xử lý các điều kiện chân không?
A: Có. Đối với các hệ thống chân không (-1 bar), chỉ định các miếng đệm tương đương của lớp 150 (ví dụ: amiăng đồng) và bu lông mô-men xoắn đến 150 N · m để ngăn chặn sự xâm nhập của không khí.
Q: Làm thế nào để xác minh độ kín của bu lông?
Trả lời: Sử dụng cờ lê mô-men xoắn kỹ thuật số được đặt thành 120 Ném150 N · m cho các bu lông M16 A4-70, theo mẫu sao (thắt chặt các bu lông đối diện tuần tự) để đảm bảo tải đồng đều.
