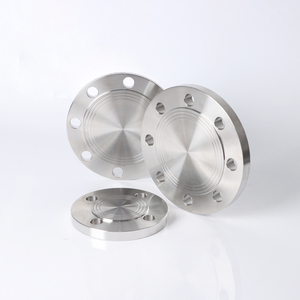

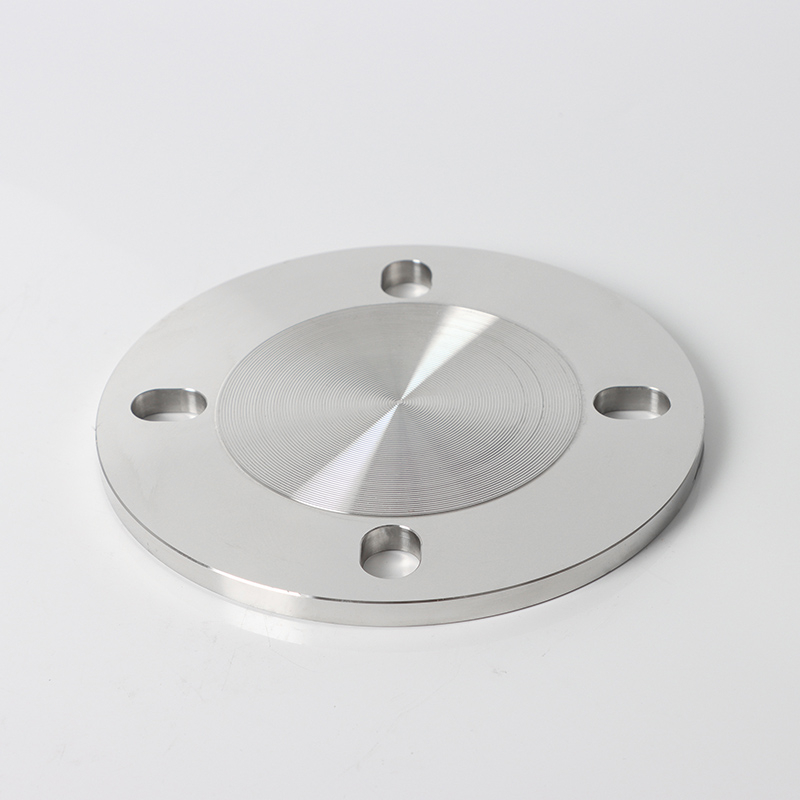

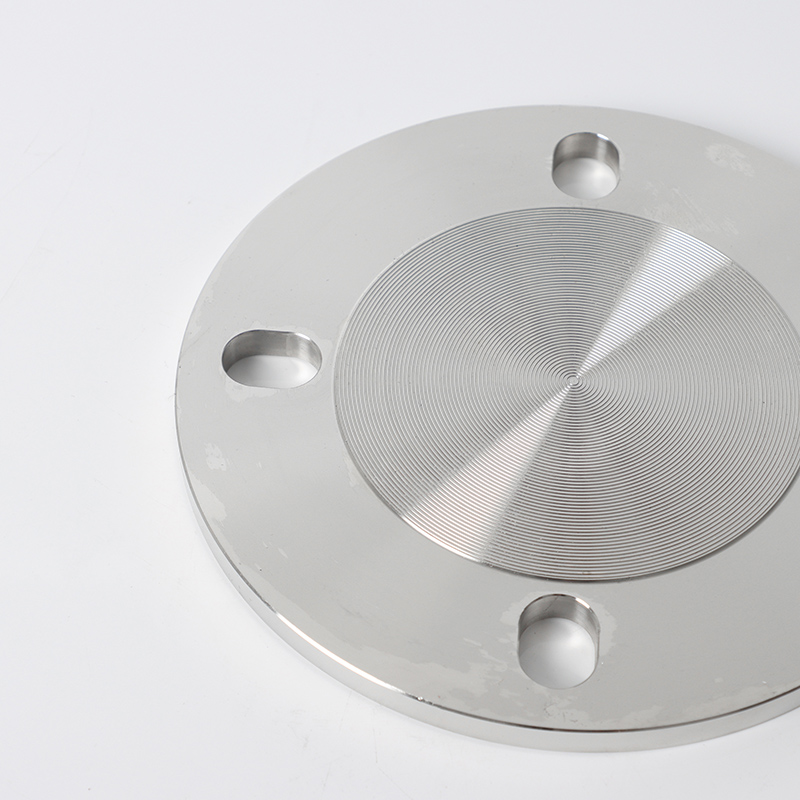

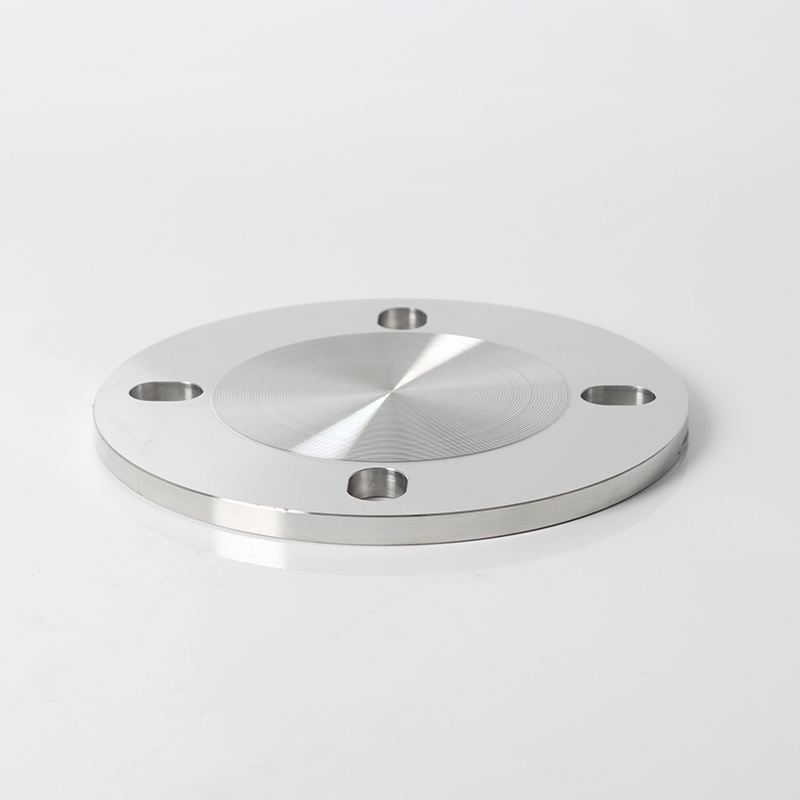

Mặt bích mù ASME B16.5 này là một giải pháp cách ly đa năng để bảo trì đường ống, tắt máy và sửa đổi hệ thống. Được xây dựng từ cao cấp thép không gỉ F304/F316 được biết đến với khả năng chống ăn mòn tuyệt vời và sức mạnh cơ học của chúng. Không giống như mũ hàn, thiết kế được bắt vít của nó cho phép dễ dàng truy cập trong quá trình kiểm tra, làm cho nó trở thành một lựa chọn hiệu quả về chi phí cho các hệ thống quan trọng đòi hỏi phải bảo trì thường xuyên.
Tham số | Chi tiết |
Tiêu chuẩn | ASME B16.5 (Lớp 150 Ném2500) với sự tuân thủ đầy đủ đối với các yêu cầu về chiều và vật liệu |
Vật liệu | F304 (304SS, 18CR-8NI), F316 (316SS, 18CR-10NI-2MO) với F316L tùy chọn cho các ứng dụng carbon thấp |
Loại niêm phong | Mặt cao (RF) cho dịch vụ chung, khớp vòng (RJ) cho các hệ thống lớp 600 áp suất cao |
Phạm vi nhiệt độ | -20 ° C đến 450 ° C (F304, phù hợp với nhiệt độ xung quanh đến trung bình), -20 ° C đến 600 ° C (F316, lý tưởng cho hơi nước nhiệt độ cao) |
Phân lập nhanh : Thiết kế bu lông cho phép tháo gỡ không có công cụ trong quá trình kiểm tra thường xuyên , giảm thời gian chết tới 30% so với các lựa chọn thay thế hàn. Bề mặt niêm phong phẳng của mặt bích đảm bảo nén miếng đệm đồng đều để cô lập đáng tin cậy.
Cấu trúc hạng nặng : Lớp F316 kết hợp molybdenum (hàm lượng 2-3%) để chống lại vết nứt ăn mòn stress clorua, làm cho nó không thể thiếu trong các hệ thống biển hoặc nước muối nơi nồng độ muối vượt quá 35.000 ppm.

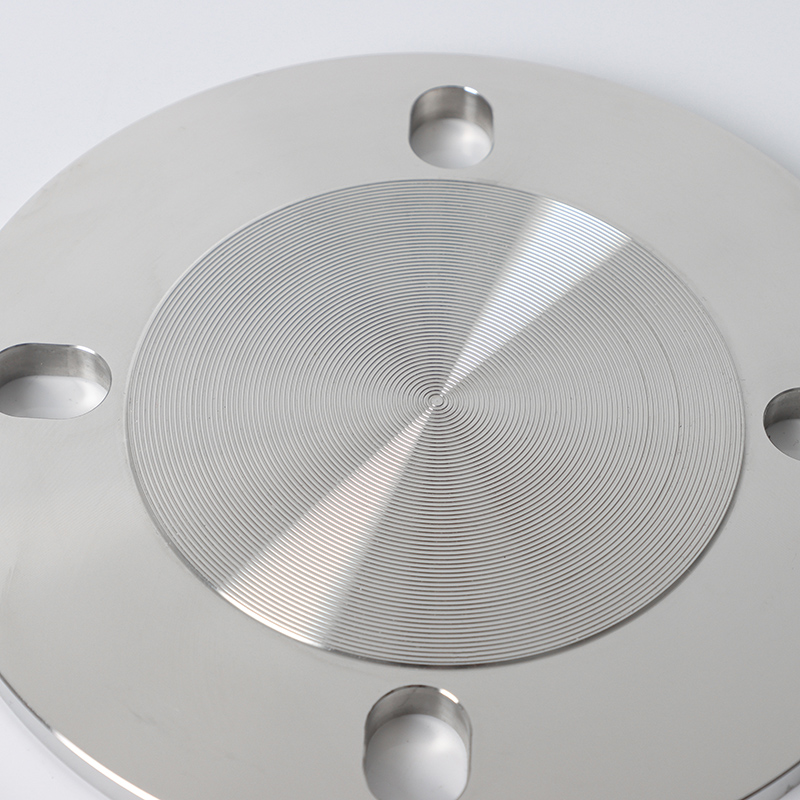

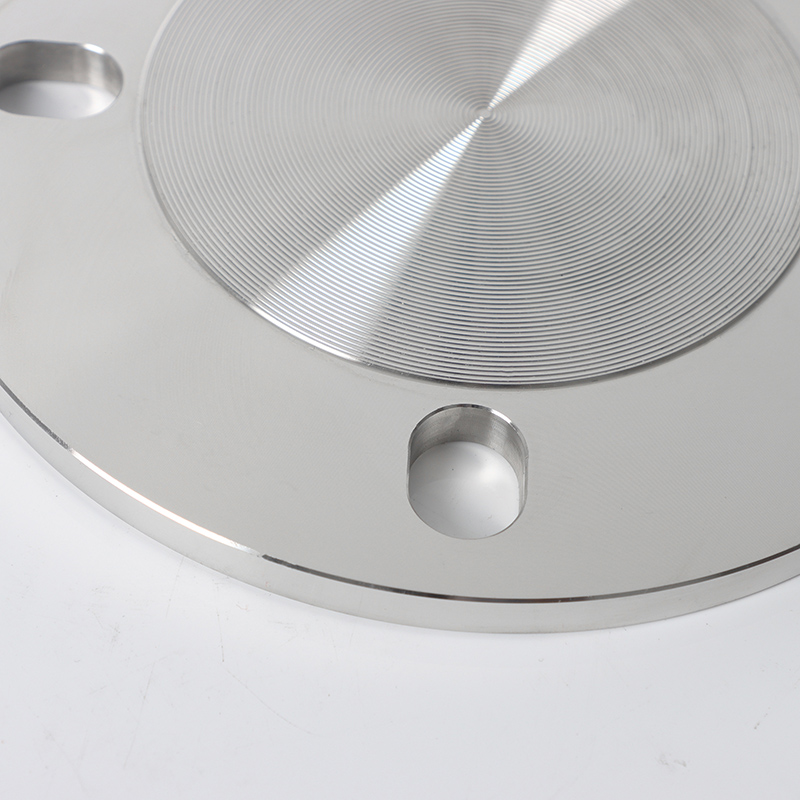

Gia công chính xác : ASME B16.5 bắt buộc phải có dung sai đường kính lỗ bu lông ± 1,6mm và bề mặt RA 12.5 Kết thúc trên các mặt niêm phong, đảm bảo tiếp xúc với miếng đệm phù hợp và giảm thiểu các đường dẫn rò rỉ.
Phê duyệt đa ngành : Chứng nhận tiêu chuẩn API 605 cho các mặt bích có đường kính lớn (NPS 26 '-60 ') và tuân thủ ASME BPVC Phần IX cho các quy trình hàn, đáp ứng các yêu cầu an toàn trong các mã áp lực và mã đường ống.
Nhà máy lọc dầu : Lớp 300 RF Bình mù phân lập các phần lò phản ứng trong các vòng quay theo lịch trình, ngăn ngừa rò rỉ hydrocarbon trong các đơn vị nứt xúc tác hoạt động ở áp suất 3 MPa.
~!phoenix_var20_0!~~!phoenix_var20_1!~ ~!phoenix_var20_2!~ ~!phoenix_var20_3!~
Các thiết bị đầu cuối LNG : Mặt bích F316 đã được RJ duy trì tính toàn vẹn trong các bể chứa LNG đông lạnh, chịu nhiệt độ thấp đến -162 ° C trong khi ngăn ngừa rò rỉ khí lạnh.
Q: Làm thế nào để kiểm tra tính toàn vẹn của con dấu của mặt bích?
Trả lời: Thực hiện thử nghiệm thủy tĩnh ở mức 1,5 lần áp suất định mức (ví dụ: 4,5 MPa cho lớp 300) bằng cách sử dụng miếng đệm không có vòng xoắn ốc không phải là Asbestos; Giữ áp lực trong 30 phút mà không có rò rỉ hoặc giảm áp lực vượt quá 5%.
Q: Nó có thể xử lý các điều kiện chân không?
A: Có. Chọn các mặt bích của lớp 1500 được kết hợp với các miếng đệm đồng asbestos hoặc ptfe để duy trì các con dấu kín trong các hệ thống xếp hạng chân không (xuống đến -1 bar), thường được sử dụng trong các cột chưng cất hóa học.
Q: Những vật liệu bu lông nào được khuyến nghị?
Trả lời: Sử dụng bu lông ASTM A193 B8 (thép không gỉ) cho mặt bích F304 và ASTM A193 B8M cho mặt bích F316 để đảm bảo khả năng tương thích và kháng ăn mòn vật liệu.
