| Số: | |
|---|---|

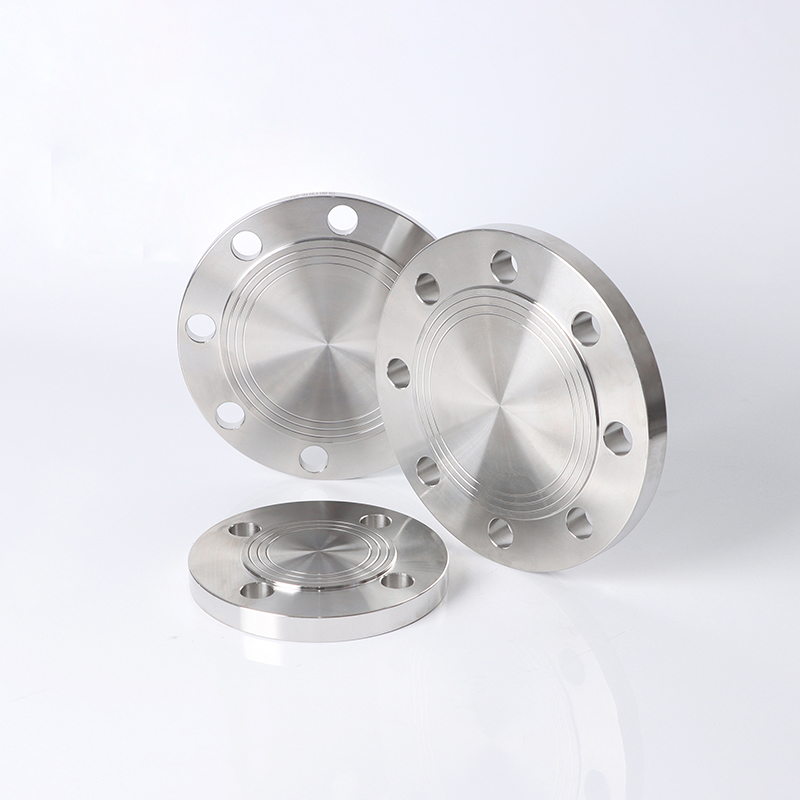

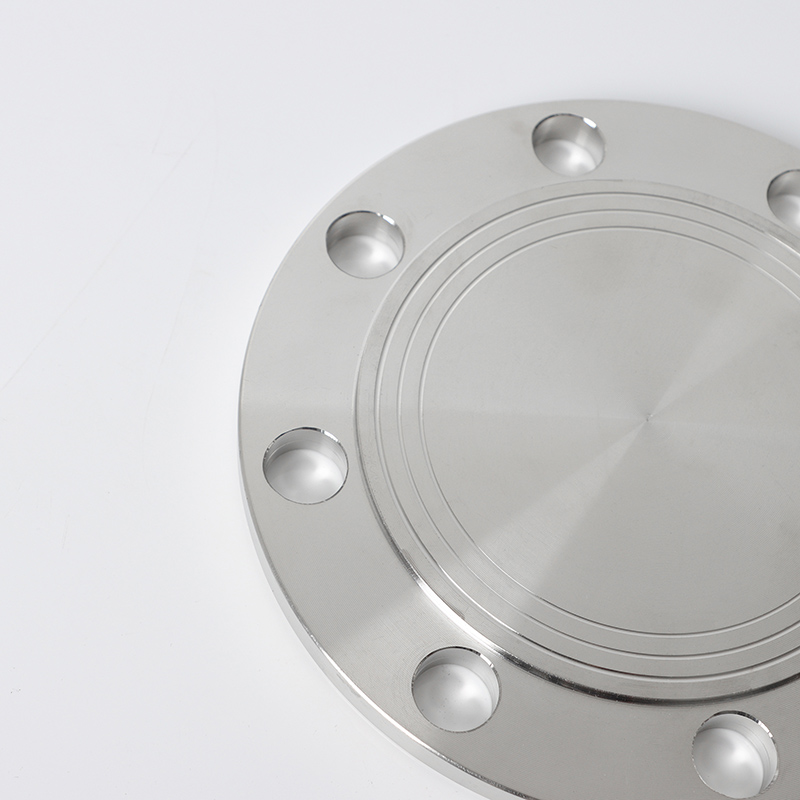

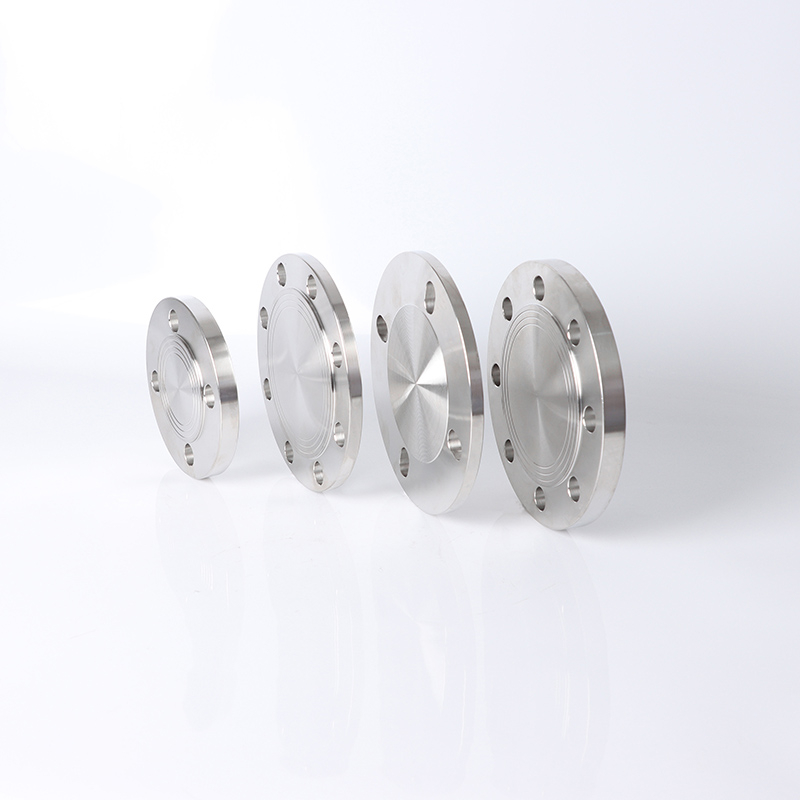

BLANGE BL
SDFL

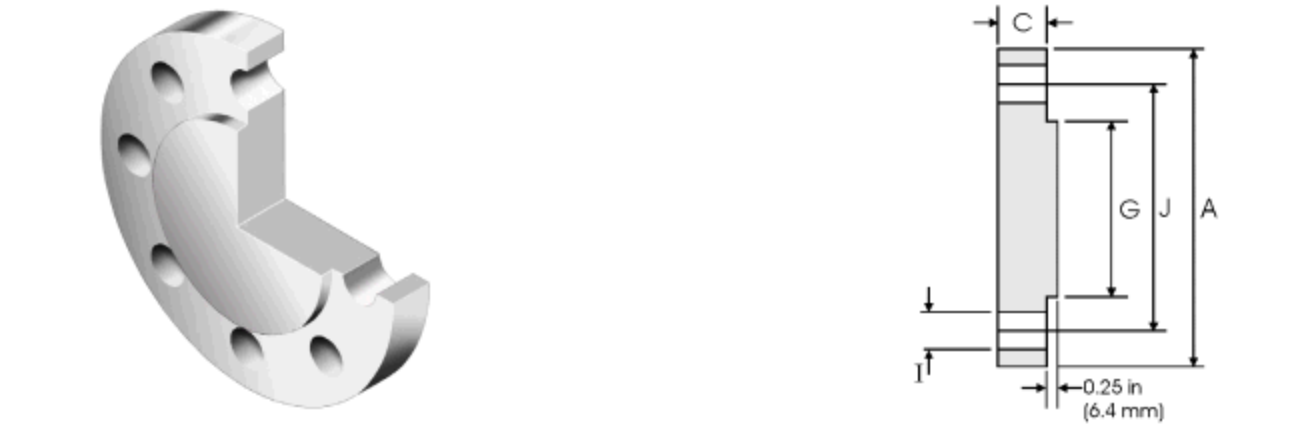

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Chiều cao vòng bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| Thứ nd | NPS | A | J | I | G | |||
| 15 | 1/2 | 120.6 | 82.6 | 22.3 | 4 | 22.3 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.3 | 4 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 28.4 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 31.7 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 38.1 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 38.1 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 44.5 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35.0 | 8 | 50.8 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317 | 31.7 | 12 | 55.6 | 215.9 | 6.4 |
| 200 | 8 | 469.9 | 393.7 | 38.1 | 12 | 63.5 | 269.7 | 6.4 |
| 250 | 10 | 546.1 | 469.9 | 38.1 | 16 | 69.85 | 323.9 | 6.4 |
| 300 | 12 | 609.6 | 533.4 | 38.1 | 20 | 79.25 | 381 | 6.4 |
| 350 | 14 | 641.3 | 558.8 | 41.1 | 20 | 85.8 | 412.8 | 6.4 |
| 400 | 16 | 704.8 | 615.9 | 44.4 | 20 | 88.9 | 469.9 | 6.4 |
| 450 | 18 | 787.4 | 685.8 | 50.8 | 20 | 101.6 | 533.4 | 6.4 |
| 500 | 20 | 857.2 | 749.3 | 53.8 | 20 | 107.9 | 584.2 | 6.4 |
| 600 | 24 | 1041.4 | 901.7 | 66.6 | 20 | 139.7 | 692.2 | 6.4 |
Kịch bản công nghiệp ứng dụng
Hệ hóa dầu
Niêm phong các đường ống áp suất cao:
Phân lập bảo trì (thay thế các van để đạt được sự niêm phong tuyệt đối)
Đầu tạm thời kiểm tra áp suất hệ thống
Giao diện lò phản ứng/tháp:
Niêm phong cửa sổ được đặt trước (độ dày phải gấp 1,5 lần đường ống được kết nối)
Hệ thống năng lượng năng lượng
Các phần chính của nồi hơi:
Tấm mù cho hố ga trống (vật liệu F91, cần xử lý nhiệt)
Niêm phong kết thúc đường ống hơi chính
Hệ thống điện hạt nhân:
Đầu kiểm tra hệ thống an toàn thụ động
Thực hiện công nghệ thuận lợi
Biên tập tích phân được niêm phong tuyệt đối mà không cần mối hàn
Khả năng chịu áp lực mạnh và thiết kế dày (công thức độ dày: T = √ (3PD/16S)))
Mở nhanh và đóng thiết bị khóa thủy lực phù hợp
