| Số: | |
|---|---|

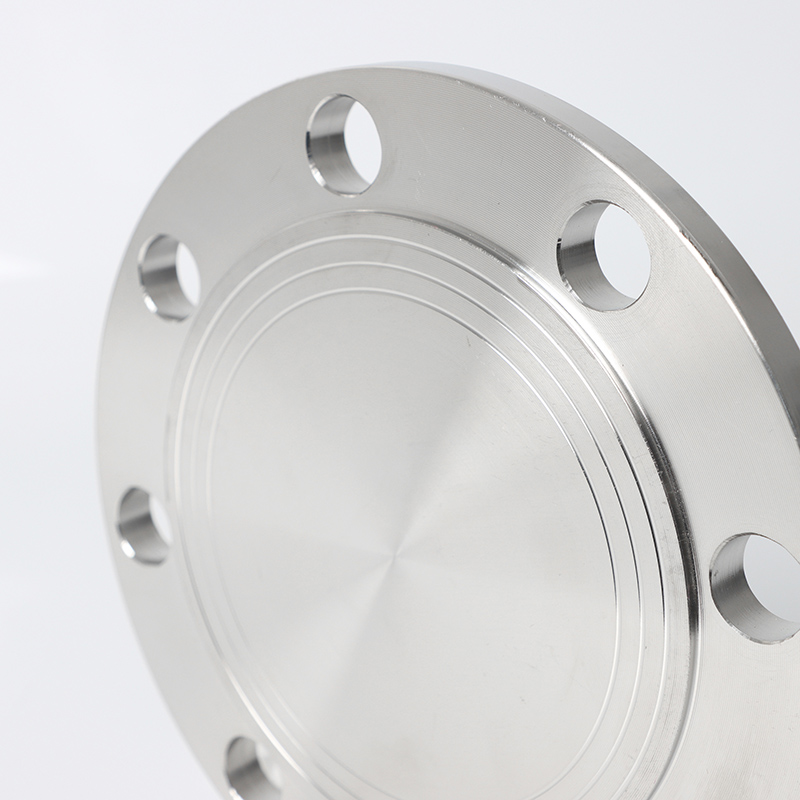

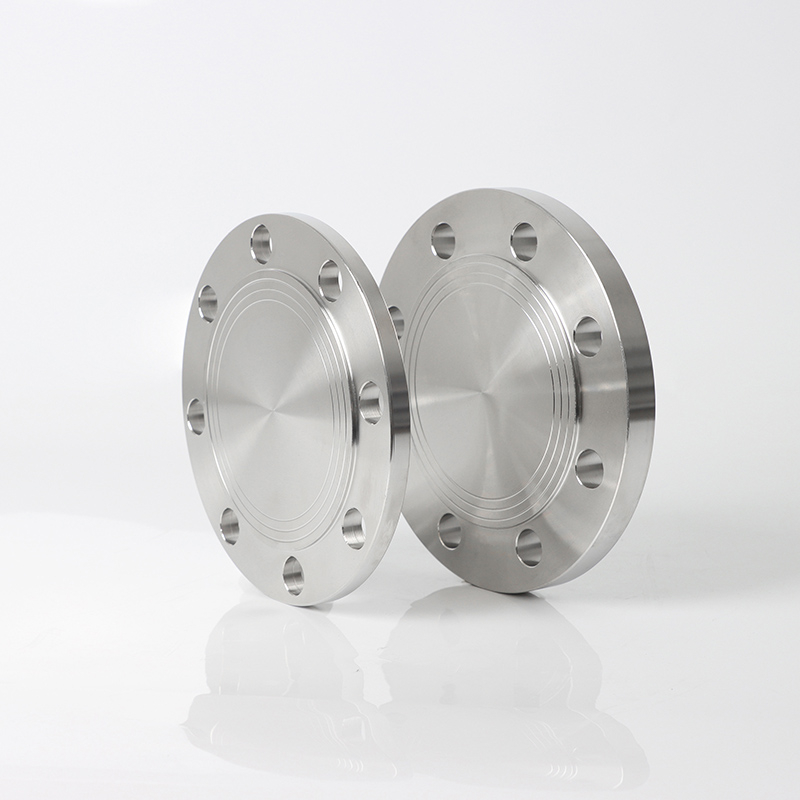

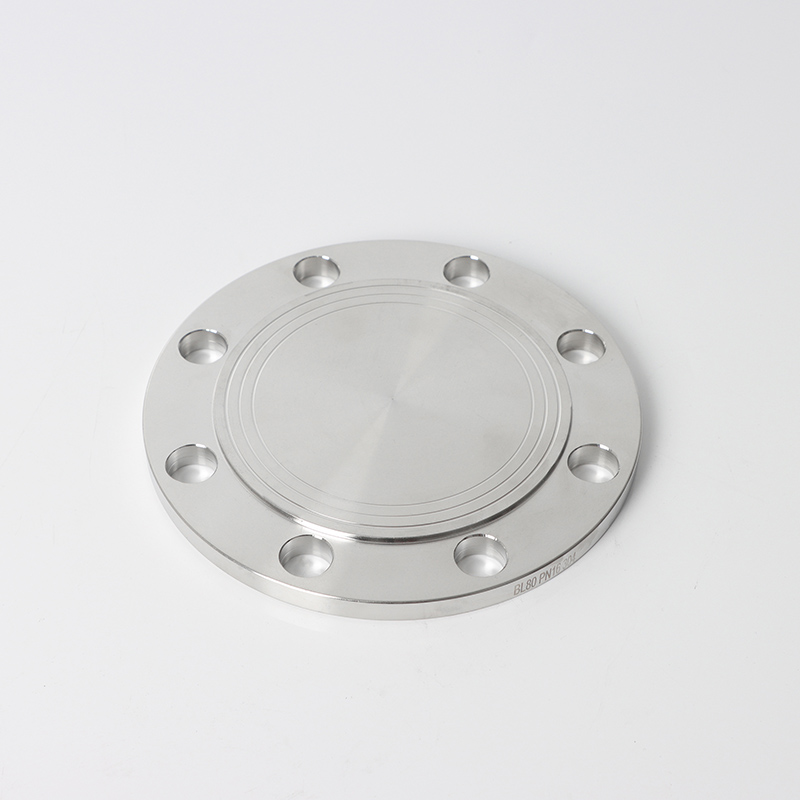

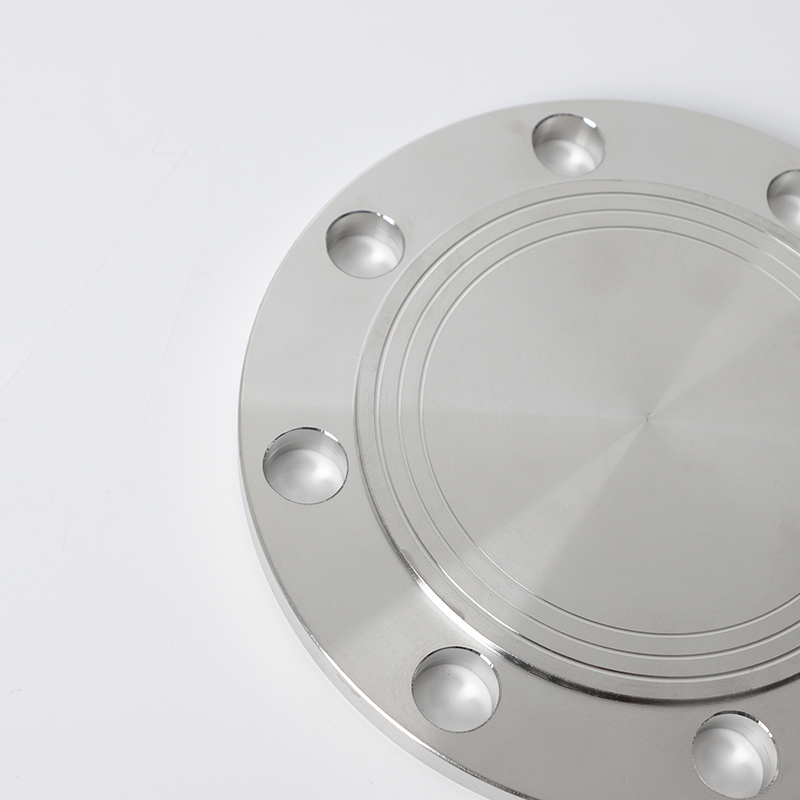

BLANGE BL
SDFL

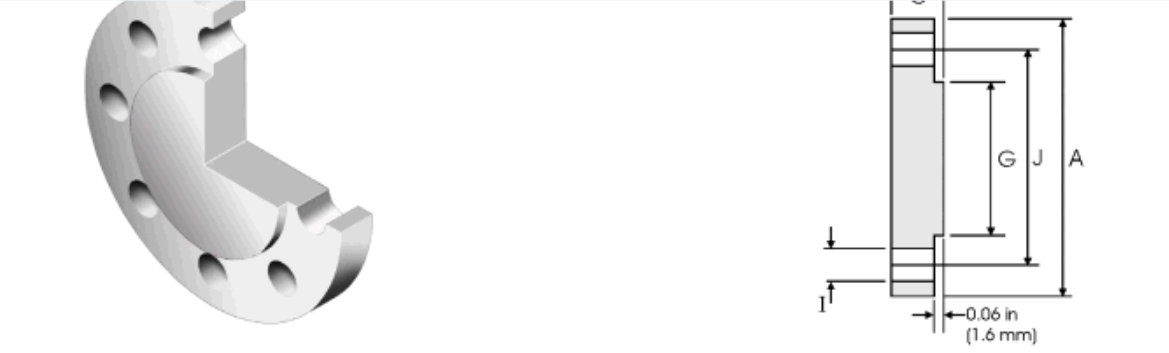

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Chiều cao vòng bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19 | 4 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19 | 4 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19 | 4 | 19 | 63.5 | 1.6 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.3 | 4 | 20.6 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 22.3 | 91.9 | 1.6 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.3 | 8 | 25.4 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.3 | 8 | 28.4 | 127 | 1.6 |
| 90 | 3-1/2 | 228.6 | 184.2 | 22.3 | 8 | 30.2 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.3 | 8 | 31.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.3 | 8 | 35 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.3 | 12 | 36.5 | 215.9 | 1.6 |
| 200 | 8 | 381 | 330.2 | 25.4 | 12 | 41.1 | 269.7 | 1.6 |
| 250 | 10 | 444.5 | 387.3 | 28.4 | 16 | 47.7 | 323.9 | 1.6 |
| 300 | 12 | 520.7 | 450.8 | 31.7 | 16 | 50.8 | 381 | 1.6 |
| 350 | 14 | 584.2 | 514.3 | 31.7 | 20 | 53.8 | 412.8 | 1.6 |
| 400 | 16 | 647.7 | 571.5 | 35 | 20 | 57.15 | 469.9 | 1.6 |
| 450 | 18 | 711.2 | 628.6 | 35 | 24 | 60.45 | 533.4 | 1.6 |
| 500 | 20 | 774.7 | 685.8 | 35 | 24 | 63.5 | 584.2 | 1.6 |
| 600 | 24 | 914.4 | 812.8 | 41.1 | 24 | 69.85 | 692.2 | 1.6 |
Trường ứng dụng ：
Ngành công nghiệp dầu khí: Bảo trì và cách ly đường ống, đường ống dưới đất, thiết bị đầu cuối LNG, kiểm tra áp suất đầu giếng, đóng cửa xe tăng & lò phản ứng.
Sức mạnh & Năng lượng: Tắt máy hơi & hơi nước, ngăn chặn bức xạ của nhà máy hạt nhân, vòng chính.
Xử lý nước & thành phố: Bể nước & cách ly mạng, hệ thống khử muối.
Xây dựng & ngoài khơi: Bảo trì hệ thống động lực biển, an toàn nền tảng ngoài khơi, giàn khoan.
Công nghiệp chuyên ngành: Thực phẩm & Đồ uống, Hàng không vũ trụ.
Thận trọng để sử dụng ：
Phù hợp với xếp hạng áp suất: Chọn mặt bích mù phù hợp với áp suất đường ống (ví dụ, lớp 150, PN20), tránh thất bại quá áp (theo ASME B16.5, GB/T 9123).
Lựa chọn vật liệu: Đối với môi trường ăn mòn (axit, kiềm, nước muối): sử dụng thép không gỉ/hợp kim (ví dụ, 316L cho kháng clorua).
Kiểm tra bề mặt niêm phong: Trước khi lắp đặt: Bề mặt niêm phong sạch (RF/FF/TG) của các vết trầy xước/tạp chất. Cài đặt: Siết chặt các bu lông đều (chéo - mẫu), sử dụng cờ lê mô -men xoắn trong các giai đoạn (ví dụ: 50 - 100 N · m cho mỗi thông số kỹ thuật) để tránh rò rỉ tải không đồng đều.
Áp lực - An toàn vận hành ổ trục: Khi làm việc dưới áp lực: giảm đầu tiên (áp suất đường ống ≤0), hoạt động bởi nhân viên được chứng nhận, mặc PPE (kính bảo hộ, găng tay chống axit), sau GB 30871 cho hoạt động của mù hóa dầu.
Đánh dấu & Tài liệu: Mark Blind - Vị trí mặt bích trên P & ID/Trang web (ví dụ: 'BL - 01, DN50, Lớp 300 '), Thời gian cài đặt tài liệu, Xếp hạng áp suất, Tài liệu để truy xuất nguồn gốc bảo trì (ví dụ: Vetrochemical 'Blind Ledger ').
