BLANGE BL
SDFL

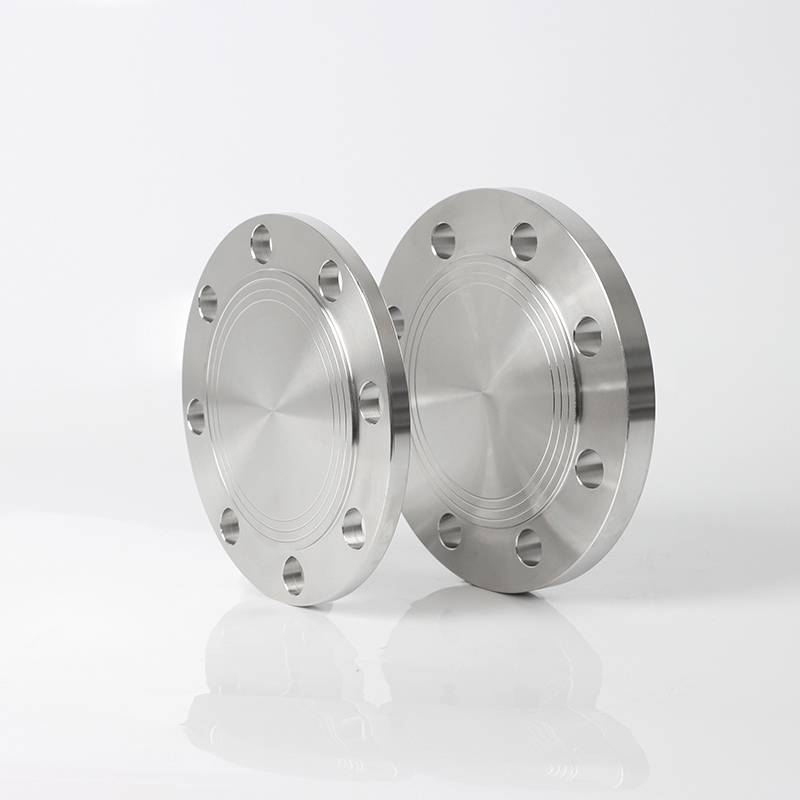

Được thiết kế như một giải pháp cách ly áp suất cao , EN 1092-1 05B DN15 PN25 SS304 này tích hợp tính toàn vẹn cấu trúc mạnh mẽ với khả năng chống ăn mòn đặc biệt. được gia công chính xác của nó Thiết kế mặt trống (loại 05B) đảm bảo niêm phong không bị rò rỉ ngay cả ở mức áp suất hoạt động 2,5 MPa (PN25) , làm cho nó trở nên lý tưởng cho các hệ thống đường ống quan trọng. Được xây dựng từ 304 vật liệu không gỉ (1.4301) vật liệu nổi tiếng với thành phần crom 18% và 8%, nó mang lại độ bền lâu trong môi trường ăn mòn từ các nhà máy chế biến hóa học đến các ứng dụng kỹ thuật biển.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 Loại 05B (mặt bích mù) |
Vật liệu | Thép không gỉ 304 (1.4301) |
Xếp hạng áp lực | PN25 (2,5 MPa) |
Dimensions | OD: 95mm, vòng tròn bu lông: 65mm, độ dày: 14mm |
Lỗ bu lông | 4X M12 (đường kính vòng tròn 65mm) |
Loại niêm phong | Mặt phẳng (FF) |
Phạm vi nhiệt độ | -20 ° C đến 400 ° C. |
Hiệu suất áp suất cao : Thiết kế mặt phẳng đảm bảo nén miếng đệm đồng đều trên toàn bộ bề mặt niêm phong, được xác nhận thông qua thử nghiệm thủy tĩnh ở 3,75 MPa (áp suất đánh giá 1,5 lần) để đáp ứng các tiêu chuẩn EN 13445.
Khả năng chống ăn mòn : 304 Thép không gỉ tạo thành một lớp oxit thụ động chống lại môi trường hóa học pH 4, 8 , làm cho nó phù hợp với axit nhẹ, kiềm và các ứng dụng cấp thực phẩm đòi hỏi phải tuân thủ vệ sinh nghiêm ngặt.
Thiết kế 05B được gia cố : Cấu hình dày hơn (14mm) với các cạnh được gia cố giúp tăng cường khả năng chống ứng suất uốn trong các hệ thống hiệu chỉnh cao, chẳng hạn như các đường ống bơm đối ứng.
Đa chứng chỉ : Tuân thủ ASME BPVC Phần VIII cho các ứng dụng tàu áp lực và PED 2014/68/EU để tiếp cận thị trường châu Âu, đảm bảo an toàn trong các ngành công nghiệp toàn cầu.
Xử lý hóa học : Phân lập hiệu quả các bình lò phản ứng trong quá trình tắt bảo trì, chịu được áp suất 2,5 MPa+ trong môi trường xử lý các dung dịch axit sunfuric và natri hydroxit.
Kỹ thuật hàng hải : Hải cẩu trên tàu dằn tàu và các đường làm mát nước biển, trong đó 304 thép không gỉ chống ăn mòn nước mặn trong lắp đặt ngoài khơi và ven biển.
Hệ thống HVAC : Được sử dụng trong các đường ngưng tụ hơi nước của các nhà máy điện, duy trì tính toàn vẹn ở nhiệt độ 400 ° C trong các mạch nước cấp nồi hơi.
H: Những vật liệu miếng đệm nào được khuyến nghị cho các ứng dụng PN25?
Trả lời: Các miếng đệm có cánh xoắn ốc có chất độn than chì (EN 1514-4) là lý tưởng, cung cấp khả năng niêm phong kim loại đến kim loại dưới tải trọng bu lông cao.
Q: Mặt bích này có thể được sử dụng trong môi trường đông lạnh không?
Trả lời: Đối với nhiệt độ dưới -20 ° C, nâng cấp lên thép không gỉ 316L (1.4404) biến thể carbon thấp cung cấp độ dẻo cải thiện để ngăn ngừa gãy xương giòn.
Q: Làm thế nào để đảm bảo độ kín của bu lông thích hợp?
Trả lời: Sử dụng cờ lê mô-men xoắn hiệu chuẩn được đặt thành 35 Ném40 N · m cho các bu lông M12, theo trình tự kết-thắt chéo chéo để đảm bảo phân bố áp suất đồng đều.
