| Số: | |
|---|---|
BLANGE BL
SDFL
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Chiều cao vòng bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 100 | 4 | 254 | 200.2 | 25.4 | 8 | 35.1 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 235 | 25.4 | 8 | 38.1 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 41.1 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 47.8 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.4 | 31.8 | 16 | 53.8 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.9 | 35.1 | 16 | 57.15 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 60.45 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 63.5 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 66.55 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 69.85 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 76.2 | 692.2 | 6.4 |

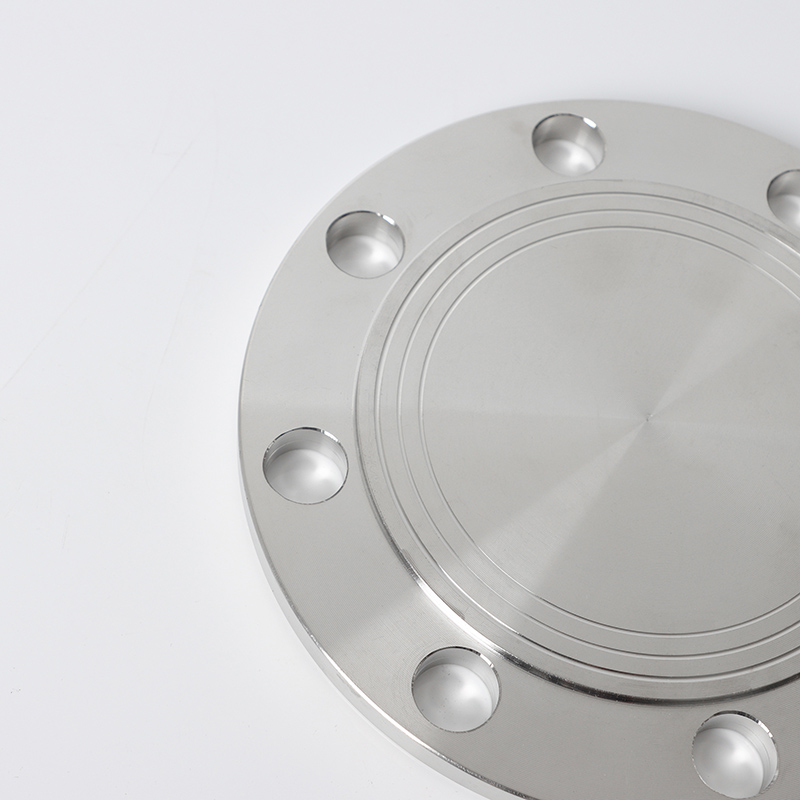

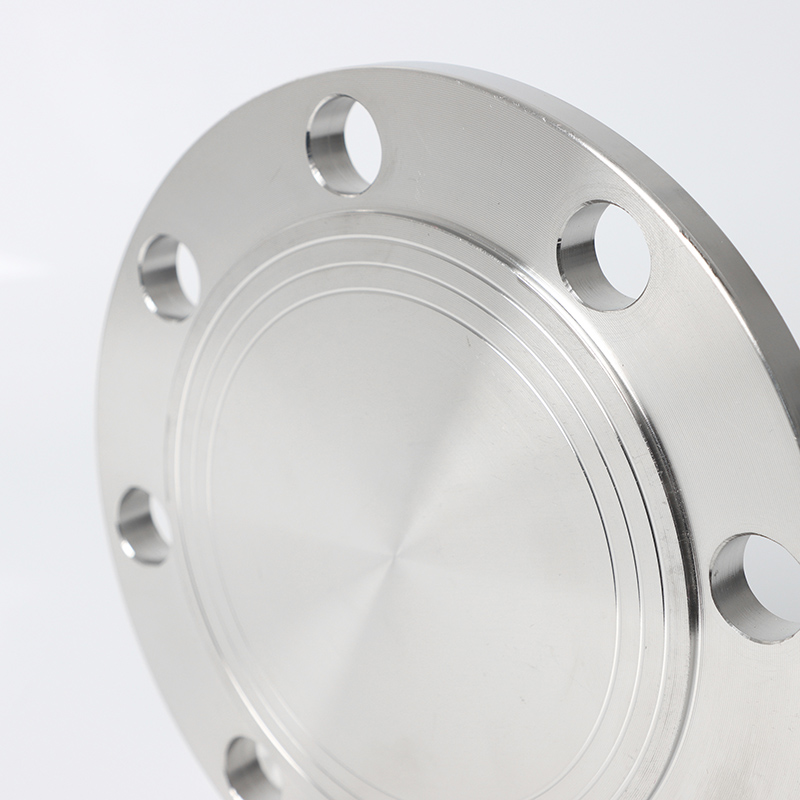

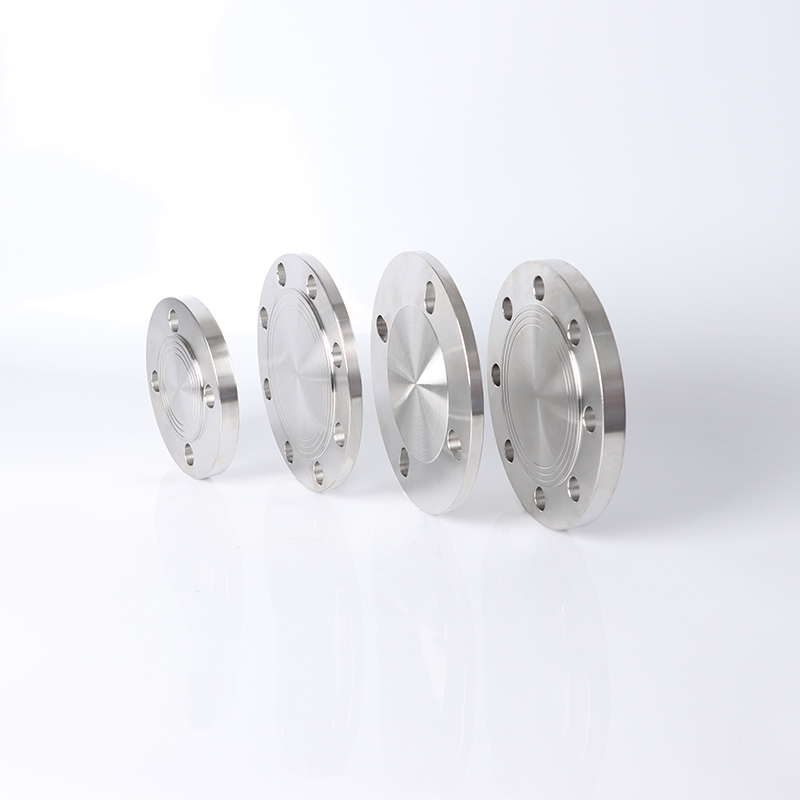

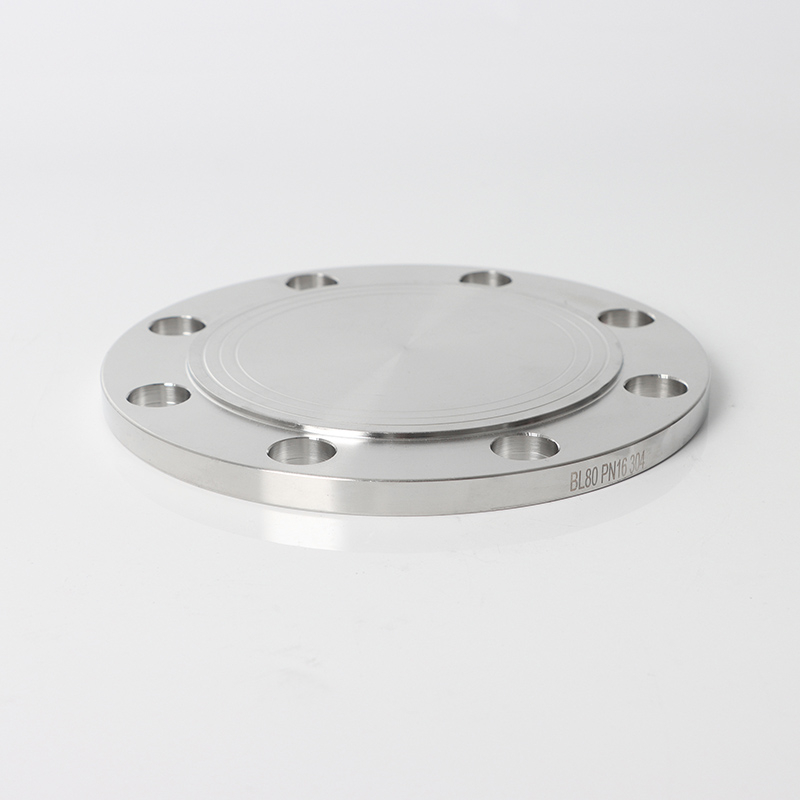

Mặt bích mù là một loại mặt bích không có lỗ trung tâm. Nó chủ yếu được sử dụng để chặn, cô lập hoặc sửa chữa các hệ thống đường ống, đảm bảo an toàn và độ kín. Nó đóng một vai trò quan trọng trong các đường ống công nghiệp. Sau đây là các kịch bản ứng dụng chính và mô tả chức năng:
1. Kiểm tra và bảo trì hệ thống tạiPipeline
Khi một phần nhất định của đường ống cần được sửa chữa, làm sạch hoặc thay thế, mặt bích mù có thể tạm thời niêm phong đường ống để ngăn ngừa rò rỉ trung bình hoặc xâm nhập của tạp chất bên ngoài.
2. Kiểm tra áp lực và cách ly hệ thống
Trong các hệ thống đường ống mới được xây dựng hoặc được cải tạo, cần kiểm tra áp suất (kiểm tra thủy tĩnh/khí nén). Mặt bích mù có thể được sử dụng để niêm phong các đầu ống để đảm bảo độ chính xác của bài kiểm tra.
3. Chặn hiện đại của các đường ống đa nhánh
Trong các ngành công nghiệp như hóa chất và dầu mỏ, một số đường ống chi nhánh có thể không được sử dụng tạm thời nhưng có thể cần phải được kích hoạt lại trong tương lai. Mặt bích mù có thể được sử dụng để chặn tạm thời để tránh loại bỏ đường ống.
Công nghệ thuận lợi đạt được lợi ích của người dùng
Niêm phong tuyệt đối mà không có hố thiết kế+miếng đệm kim loại với rò rỉ không, đảm bảo an toàn
Cấu trúc dày lên áp suất cao+vật liệu cường độ cao phù hợp với điều kiện làm việc cực độ
Khai thác nhanh và lắp ráp các kết nối bắt vít, hàn miễn phí, tiết kiệm thời gian bảo trì hơn 30%
Vật liệu đặc biệt chống ăn mòn/điều trị bề mặt kéo dài tuổi thọ đường ống
Tuân thủ chứng nhận ASME/EN/GB được tiêu chuẩn hóa, không có lo lắng, áp dụng toàn cầu
