| Số: | |
|---|---|
BLANGE BL
SDFL
| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Chiều cao vòng bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 35 | 139.7 | 6.4 |
| 100 | 4 | 273.1 | 215.9 | 25.4 | 8 | 38.1 | 157.2 | 6.4 |
| 125 | 5 | 330.2 | 266.7 | 28.4 | 8 | 44.5 | 185.7 | 6.4 |
| 150 | 6 | 355.6 | 292.1 | 28.4 | 12 | 47.8 | 215.9 | 6.4 |
| 200 | 8 | 419.1 | 349.3 | 31.8 | 12 | 55.6 | 269.7 | 6.4 |
| 250 | 10 | 508 | 431.8 | 35.1 | 16 | 63.5 | 323.9 | 6.4 |
| 300 | 12 | 558.8 | 489 | 35.1 | 20 | 66.55 | 381 | 6.4 |
| 350 | 14 | 603.3 | 527.1 | 38.1 | 20 | 69.85 | 412.8 | 6.4 |
| 400 | 16 | 685.8 | 603.3 | 41.1 | 20 | 76.2 | 469.9 | 6.4 |
| 450 | 18 | 743 | 654.1 | 44.5 | 20 | 82.6 | 533.4 | 6.4 |
| 500 | 20 | 812.8 | 723.9 | 44.5 | 24 | 88.9 | 584.2 | 6.4 |
| 600 | 24 | 939.8 | 838.2 | 50.8 | 24 | 101.6 | 692.2 | 6.4 |
Niêm phong trung bình áp suất cao: Được sử dụng cho các đường ống áp suất cao (như đường ống đầu và cửa nén) trong các ngành công nghiệp như dầu mỏ, khí đốt tự nhiên và hóa chất, nó cần phải chịu áp suất ≥ 600 lb (khoảng 10 MPa).
Phân lập thiết bị chính: Lắp đặt mặt bích mù ở đầu vào và đầu ra của các lò phản ứng áp suất cao, bộ trao đổi nhiệt hoặc máy bơm để đảm bảo cách ly hoàn toàn môi trường trong quá trình bảo trì.

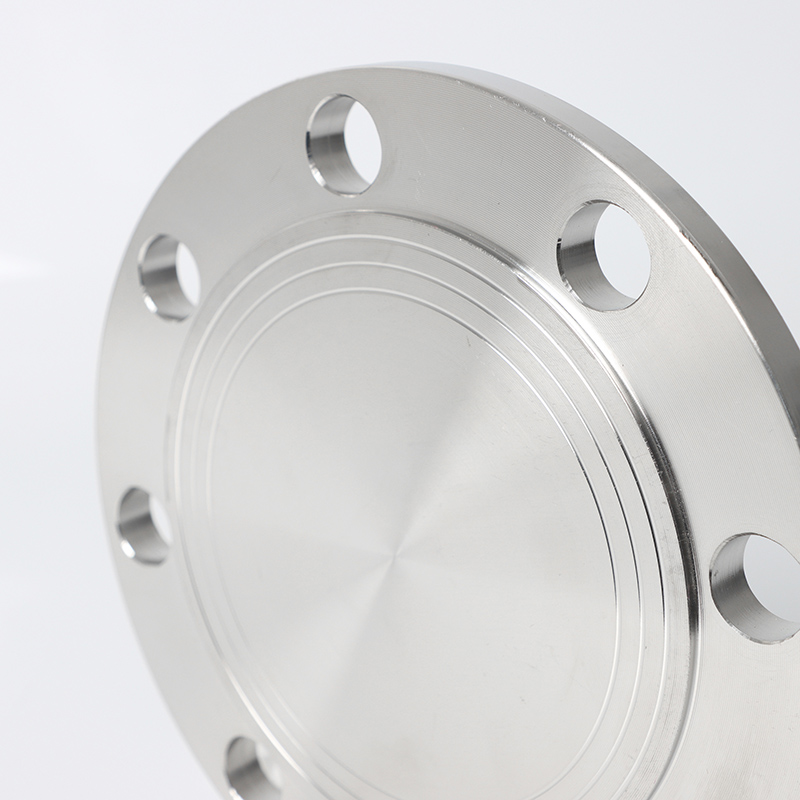

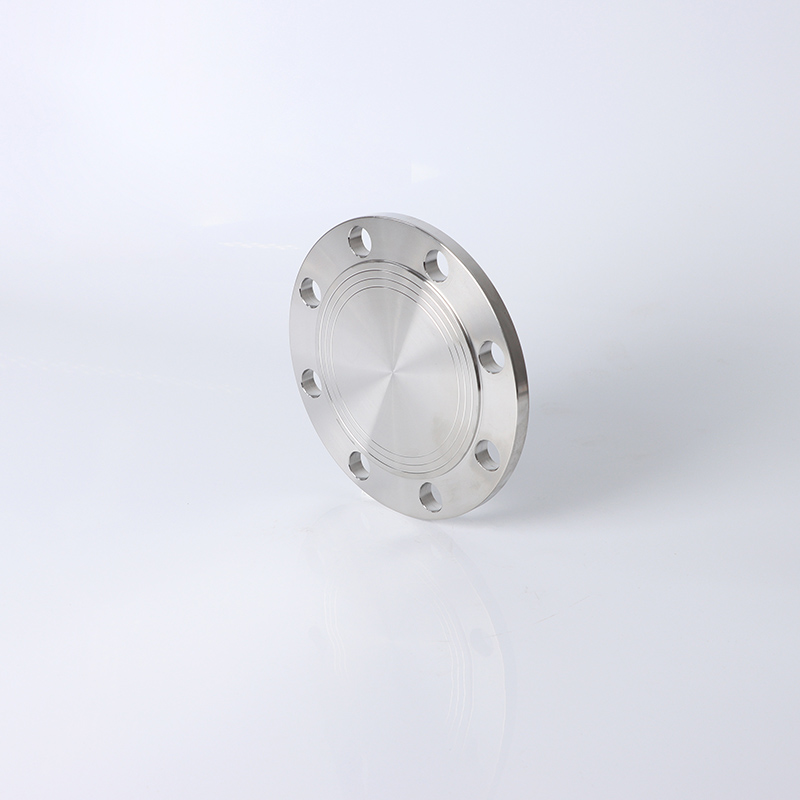

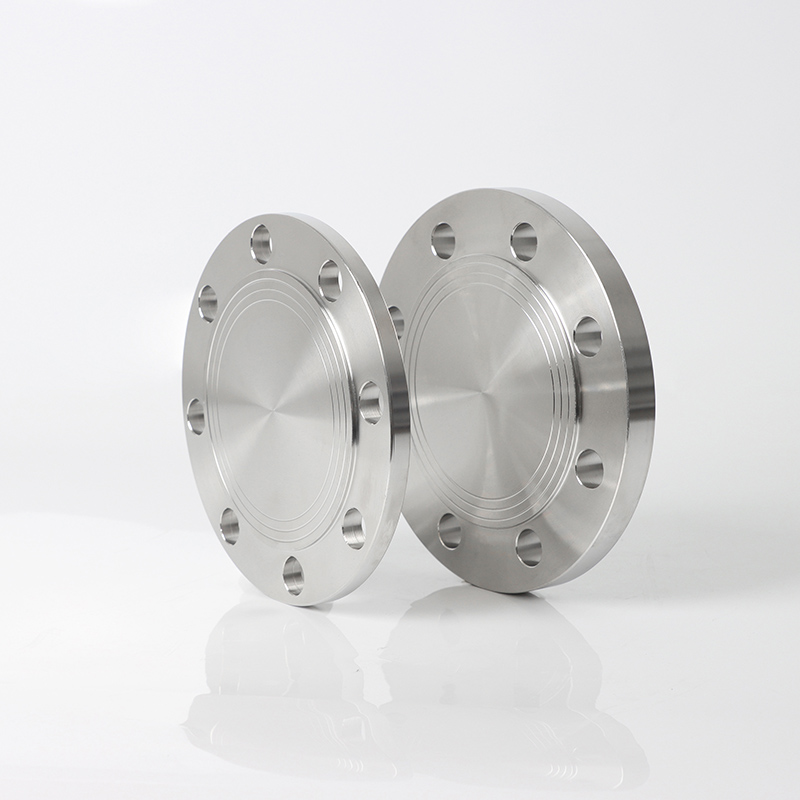

Các tính năng thiết kế của mặt bích ANSI 600 lb
Vật liệu phổ biến: ASTM A105 (thép carbon), A182 F304/F316 (thép không gỉ), A350 LF2 (thép carbon nhiệt độ thấp).
Điều kiện nhiệt độ cao: Chọn A182 F11/F22 (thép molybdenum crom).
Sức mạnh cấu trúc:
Độ dày được tăng đáng kể so với tấm mù áp suất thấp và khả năng chịu áp suất cần được xác minh thông qua phân tích ứng suất ANSYS.
Hình thức niêm phong:
RF hoặc RTJ, sau này phù hợp hơn với các loại khí áp suất cao.
