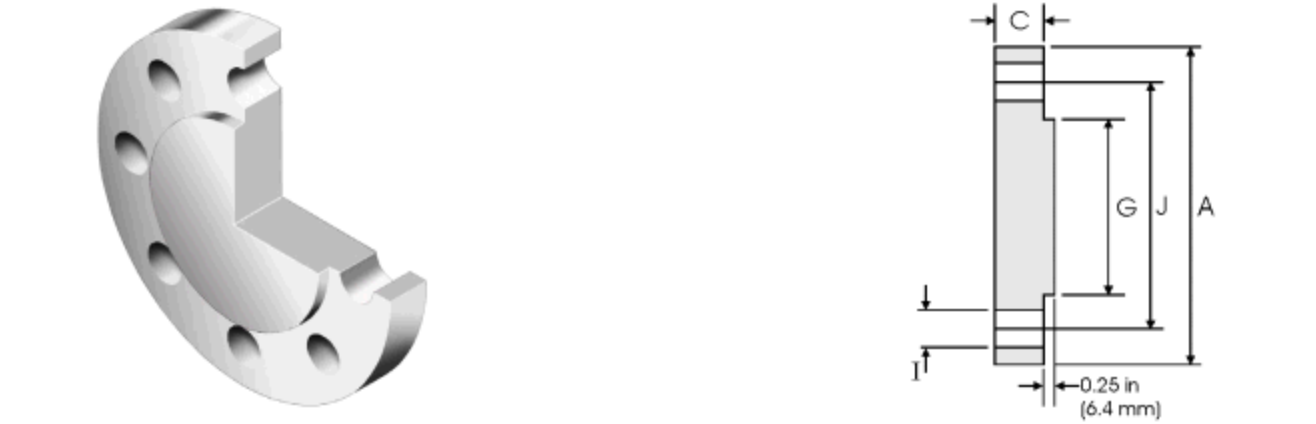

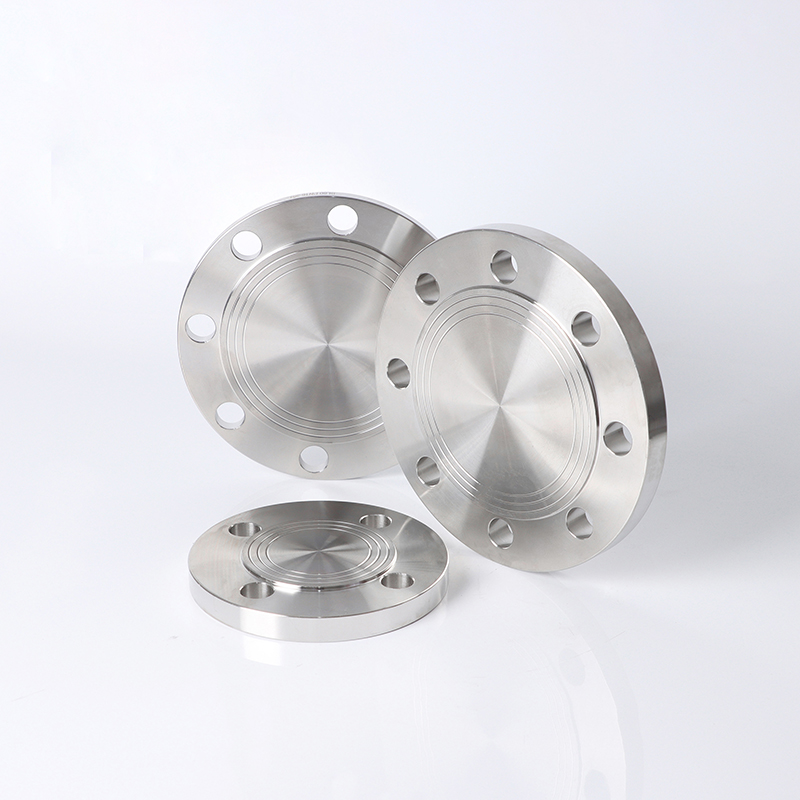

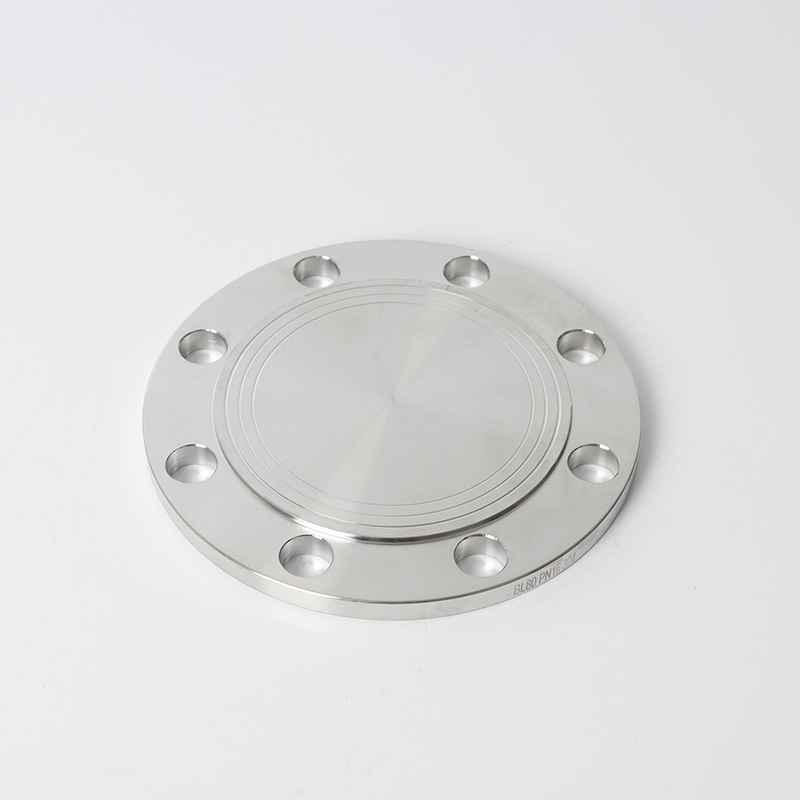

| Kích thước danh nghĩa | Đường kính ngoài | Đường kính vòng tròn trung tâm | Đường kính lỗ bu lông | Số lỗ bu lông | Chiều cao vòng bích | Niêm phong đường kính mặt | Niêm phong chiều cao mặt | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 133.4 | 88.9 | 22.4 | 4 | 30.2 | 35.1 | 6.4 |
| 20 | 3/4 | 139.7 | 95.3 | 22.4 | 4 | 31.7 | 42.9 | 6.4 |
| 25 | 1 | 158.8 | 108 | 25.4 | 4 | 35.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 184.2 | 130 | 28.4 | 4 | 38.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 203.2 | 146.1 | 31.8 | 4 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 235 | 171.5 | 28.4 | 8 | 50.8 | 91.9 | 6.4 |
| 65 | 2-1/2 | 266.7 | 196.9 | 31.8 | 8 | 57.15 | 104.6 | 6.4 |
| 80 | 3 | 304.8 | 228.6 | 35.1 | 8 | 66.55 | 127 | 6.4 |
| 100 | 4 | 355.6 | 273.1 | 41.1 | 8 | 76.2 | 157.2 | 6.4 |
| 125 | 5 | 419.1 | 323.9 | 47.9 | 8 | 91.9 | 185.7 | 6.4 |
| 150 | 6 | 482.6 | 368.3 | 53.8 | 8 | 108 | 215.9 | 6.4 |
| 200 | 8 | 552.5 | 438.2 | 53.8 | 12 | 127 | 269.7 | 6.4 |
| 250 | 10 | 673.1 | 539.8 | 66.6 | 12 | 165.1 | 323.9 | 6.4 |
| 300 | 12 | 762 | 619.3 | 73.2 | 12 | 184.2 | 381 | 6.4 |
Kịch bản cụ thể của ngành
Các đường ống thu thập và truyền khí áp suất cao, thiết bị đầu giếng và các đường ống nhiệt độ cực thấp cho các trạm tiếp nhận LNG.
Lò phản ứng áp suất cao hóa học, đơn vị trùng hợp, bể chứa trung bình ăn mòn.
Đường ống hơi chính và hệ thống hâm nóng nhiệt độ cao của nồi hơi nhà máy điện.
Đường ống nhiên liệu áp suất cao cho tàu, tàu vận chuyển khí hóa lỏng (đòi hỏi vật liệu cứng nhiệt độ thấp).
Loại hệ thống, tham số điều kiện hoạt động, yêu cầu mặt bích mù
Áp suất cao áp suất khí tự nhiên: 25 MPa, Nhiệt độ: -30 ~ 50 ° C Vật liệu: A350 LF3 (Độ bền nhiệt độ thấp), Bề mặt niêm phong: RTJ, Bolt: A193 B7M (Kháng nứt ứng suất lưu huỳnh).
Áp suất đơn vị bẻ khóa ethylene: 22 MPa, Nhiệt độ: 300 ° C Vật liệu: A182 F316L (Chống ăn mòn nhiệt độ cao), Gasket: Thép không gỉ bọc gasket+than chì linh hoạt.
Áp suất ống hơi chính của trạm điện là 26 MPa, nhiệt độ là 600 ° C, vật liệu là A182 F91 (9CR-1MO-V) và cần điều trị nhiệt hàn (PWHT) để loại bỏ căng thẳng.
