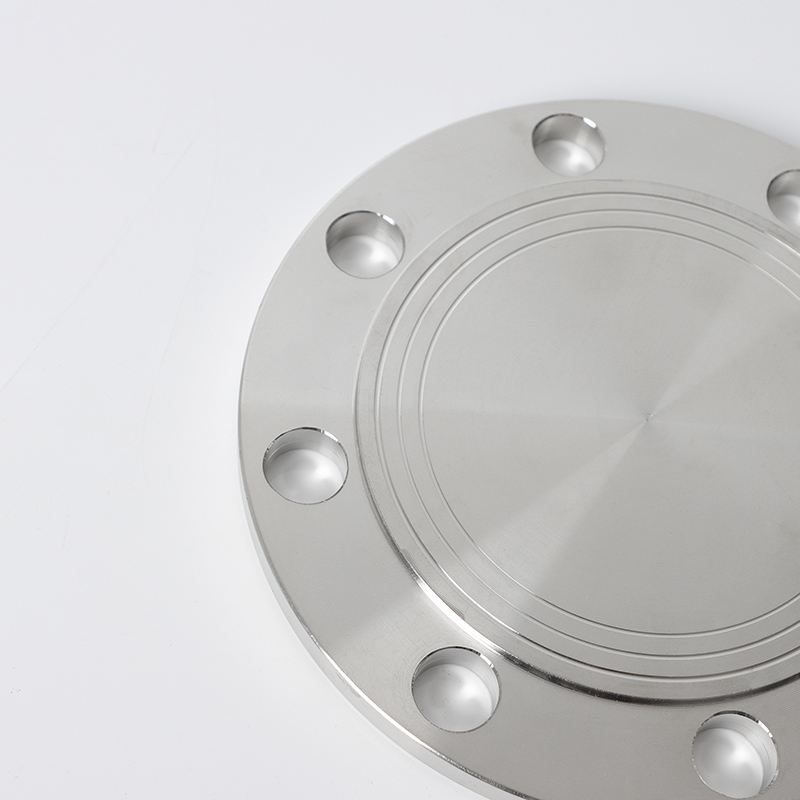

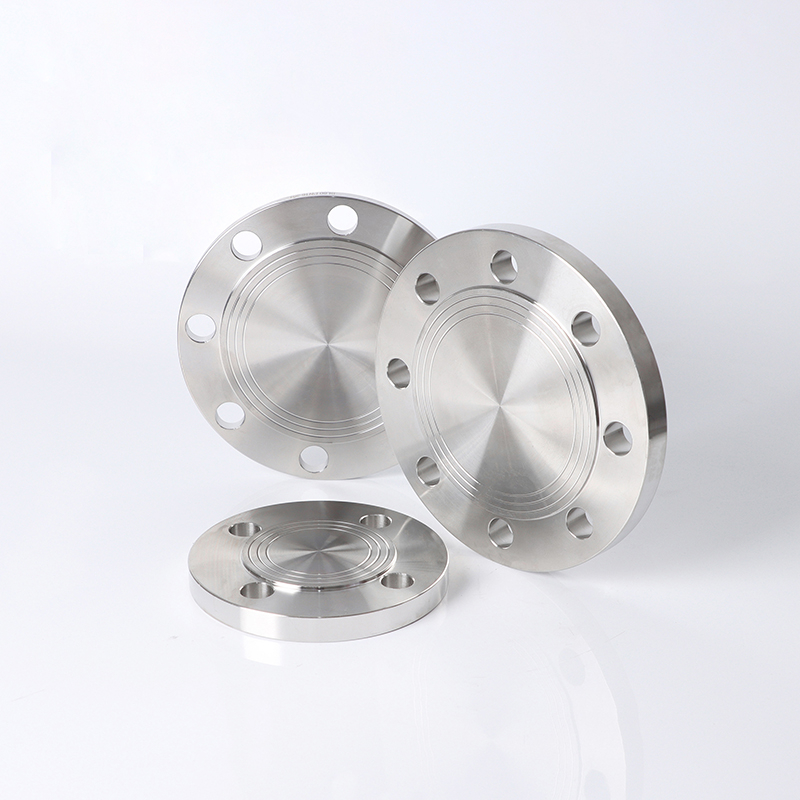

Mặt bích trống EN 1092-1 05B DN20 PN25 SS cung cấp niêm phong áp suất cao an toàn trong môi trường ăn mòn, tận dụng thiết kế mặt trống 05B và xếp hạng PN25 (2,5 MPa) để phân lập các đường ống trong các ngành hóa học, hóa dầu và biển. Được xây dựng từ thép không gỉ F316, nó cung cấp sức đề kháng vượt trội đối với sự ăn mòn do clorua gây ra cho các hệ thống xử lý nước biển, nước muối hoặc chất lỏng quá trình tích cực.
Tham số | Chi tiết |
Tiêu chuẩn | EN 1092-1 Loại 05B (mặt bích mù) |
Vật liệu | Thép không gỉ F316 (1.4401, 16CR-10NI-2MO, độ cứng 210 HV) |
Xếp hạng áp lực | PN25 (2,5 MPa, được thử nghiệm cho 10.000 chu kỳ áp suất) |

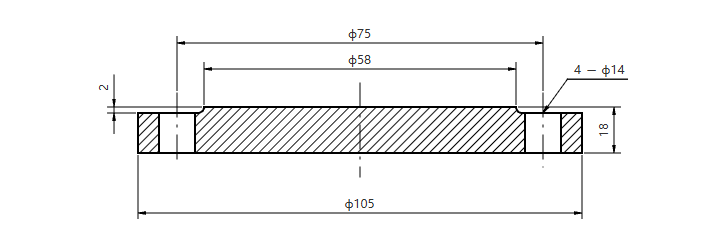

Dimensions | OD: 105mm, vòng tròn bu lông: 75mm, độ dày: 18mm, đường kính trung tâm: 57mm |
Lỗ bu lông | 4x M16 (Đường kính vòng tròn 75mm, M16x2.0) |
Loại niêm phong | Mặt phẳng (FF, RA ≤ 3,2μm, tương thích với các miếng đệm toàn mặt) |
Phạm vi nhiệt độ | -20 ° C đến 600 ° C (chống sốc nhiệt từ -196 ° C đến 600 ° C) |
Hiệu suất áp suất cao : Được thiết kế cho hoạt động không có rò rỉ ở 2,5 MPa , được xác nhận bằng thử nghiệm thủy tĩnh EN 1092-1 (3,75 MPa trong 30 phút) và thử nghiệm khí nén (không khí 1,5 MPa).
Điện trở rỗ clorua : Hàm lượng molypden của F316 chống lại việc rỗ trong nước biển và nước muối (19.000 clorua 35.000 ppm), với nhiệt độ rỗ tới hạn (CPT) là 40 ° C, cao hơn 10 ° C.
Thiết kế 05B chống rung : Một cấu hình dày 18mm và các cạnh được gia cố làm giảm 30% ứng suất uốn trong môi trường có độ rung cao (ví dụ: gần máy bơm hoặc máy nén).
Tuân thủ an toàn châu Âu : Tuân thủ PED 2014/68/EU (Mô-đun B+D) và EN 1090-2 (thực hiện lớp 2), đảm bảo tính toàn vẹn cấu trúc trong các hệ thống quan trọng về an toàn.
Kỹ thuật hàng hải : Hải quân Bể chứa nước dằn tàu, chịu được ngâm nước mặn liên tục (35.000 ppm clorua) và ngăn ngừa sinh học với lớp mạ đồng tùy chọn.
Dược phẩm : Phân lập các dòng quá trình vô trùng trong quá trình bảo trì thiết bị, đáp ứng các tiêu chuẩn tương thích sinh học của USP Class VI (không gây độc tế bào hoặc tính pyrogen tính).
Tạo năng lượng : Được sử dụng trong các dòng thổi hơi, trong đó F316 chịu được nhiệt độ hơi nước 600 ° C.
Q: Mặt bích này có thể được sơn để bảo vệ bổ sung không?
A: Có. Áp dụng lớp phủ epoxy (ISO 12944-5, độ dày 120μm) cho khả năng chống ăn mòn trong khí quyển trong lắp đặt ngoài trời ven biển hoặc công nghiệp, kéo dài tuổi thọ dịch vụ thêm 5 năm.
Q: Mô -men xoắn bu lông nào được yêu cầu?
Trả lời: Mô-men xoắn M16 A4-80 Bu lông bằng thép không gỉ đến 120 Ném150 N · m bằng cờ lê mô-men xoắn, theo trình tự chéo để đảm bảo nén miếng đệm đồng đều.
Q: Làm thế nào để xử lý sai lệch mặt bích?
Trả lời: Sử dụng các chân căn chỉnh EN 1092-1 Phụ lục B (M16 x 50mm) trong quá trình cài đặt để sửa lỗi sai lệch trục lên tới ± 1.0mm, ngăn ngừa thiệt hại và rò rỉ miếng đệm.
